Revit技巧 | Revit幕墙转角连不上怎么办?Revit如何使幕墙的转角处完美连接?

发布于:2024-11-01 15:00:03

BIM中文网

更多

内容来源:施加咨社


Revit幕墙转角连不上怎么办?相信有小伙伴遇到过这样的问题,那么我们怎么做才能使Revit幕墙的转角处完美连接呢?接着往下看就知道了!

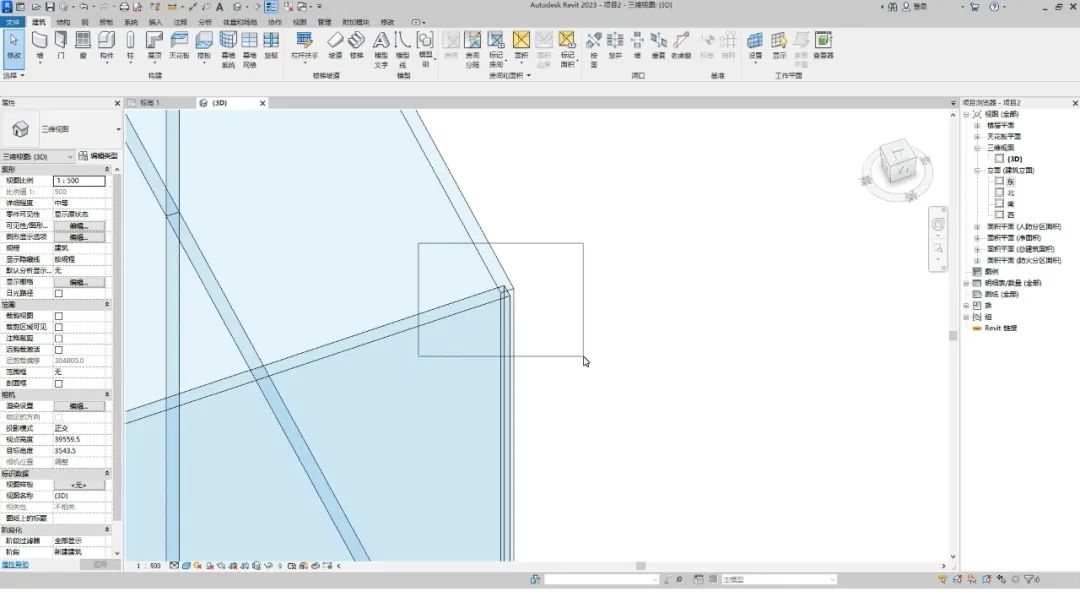

在绘制不同方向的幕墙时,它们的转角处连接存在着很大的瑕疵。

那这种情况下我们该怎么办呢?只需要一步:修改幕墙嵌板,就能搞定。

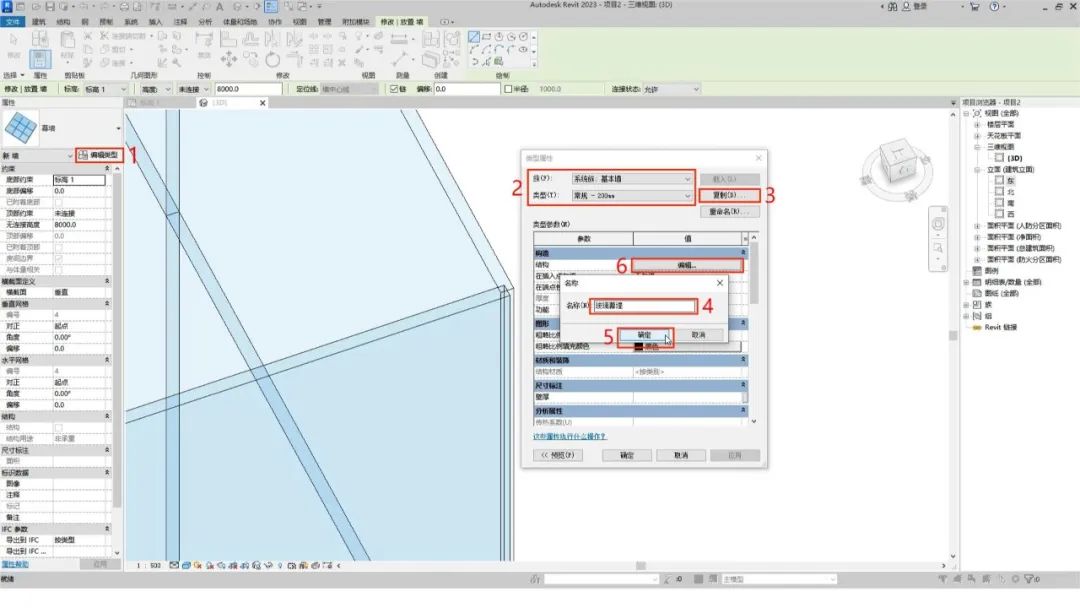

点击建筑选项卡中的墙按钮,点击编辑类型。

将族修改为基本墙,将类型修改为常规200。

点击复制,重命名为玻璃幕墙,点击编辑。

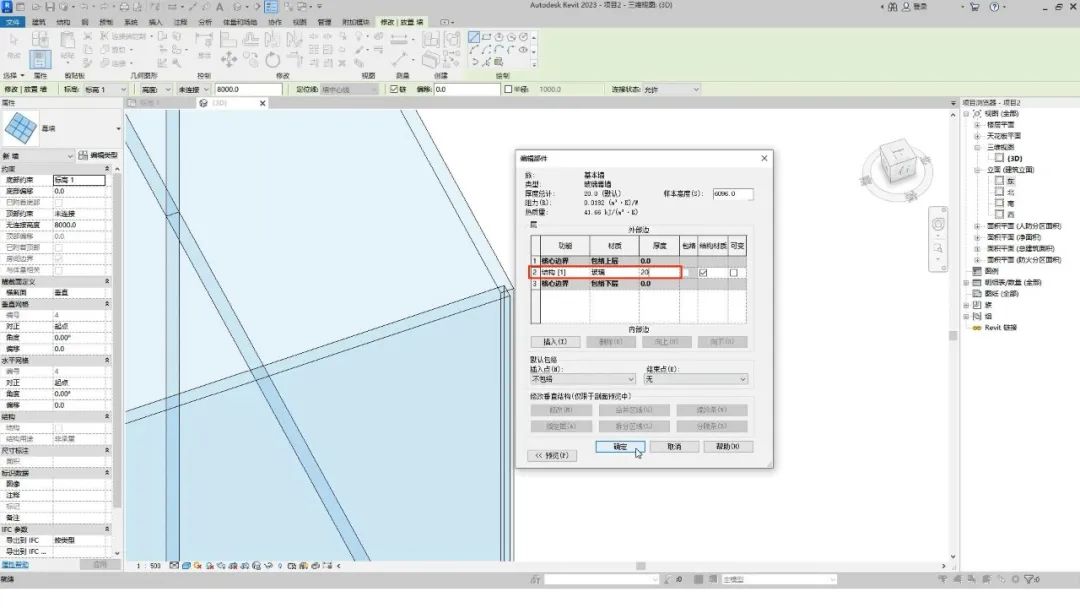

将材质修改为玻璃,将厚度修改为20。


先退出绘制模式,切换到立面视图。

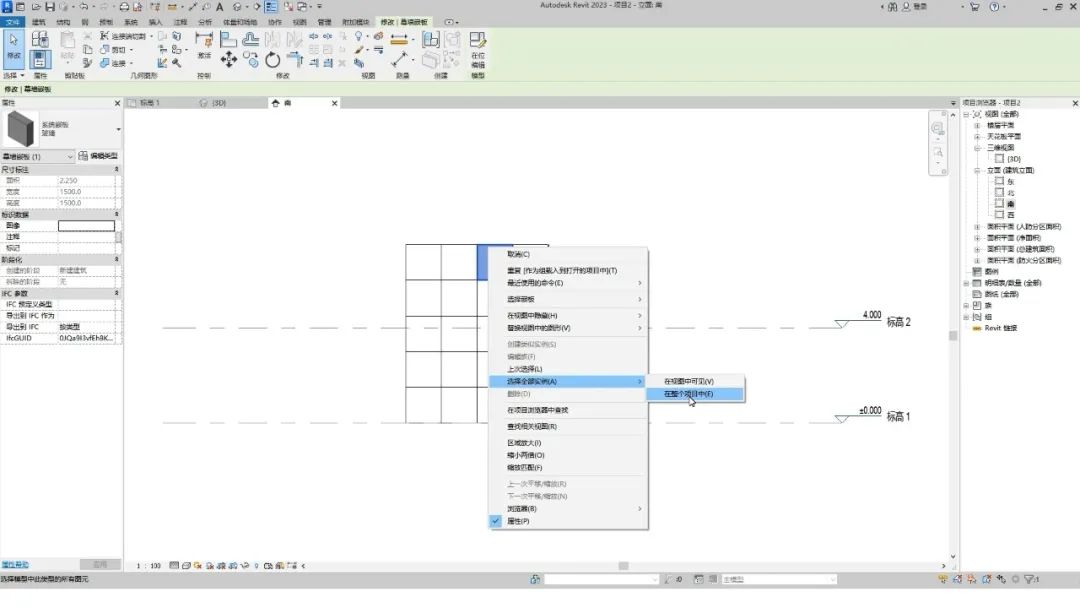

我们任意选中一块幕墙嵌板,右键单击选择全部实例,在整个项目中。

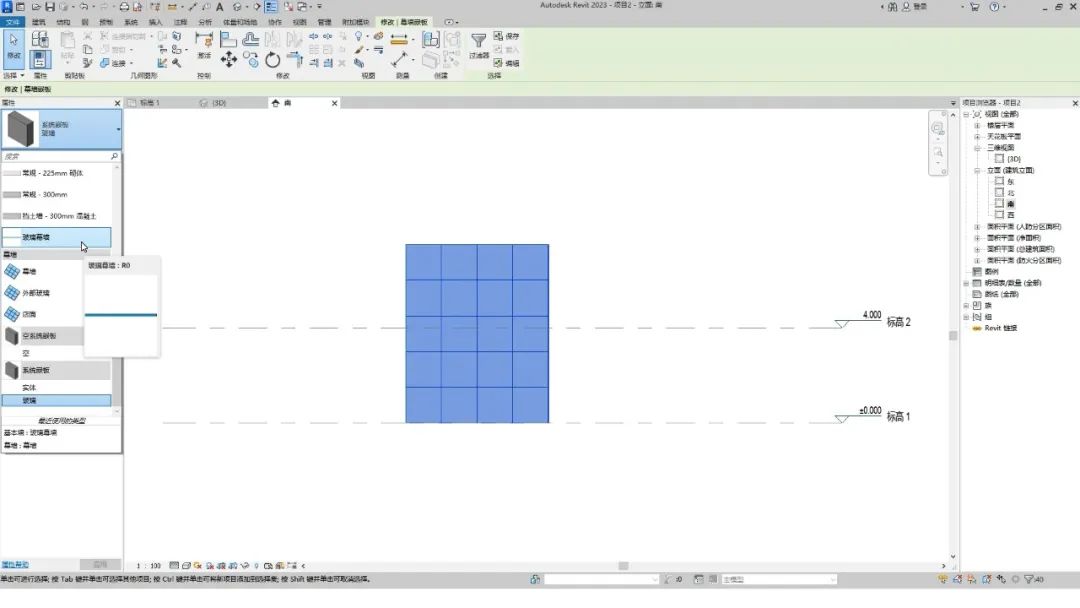

将类型修改为新建的玻璃幕墙。

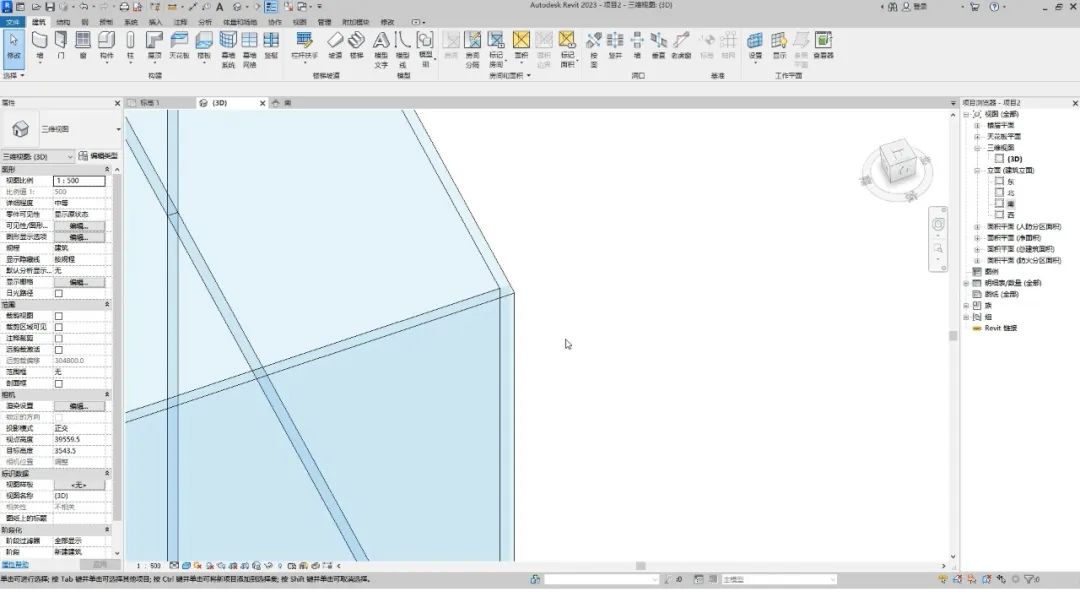

再回到三维视图观察一下,完成。


本文版权归腿腿教学网及原创作者所有,未经授权,谢绝转载。
