内容来源：圆创BIM
一.相关说明
为进一步提升场布模型的观感质量与出图效果，对主要模型构件的材质设置、出图参数进行了研究及细化。本文主要是对研究内容的简要梳理和总结，以供相关人员在以后工作中的作为参考和拓展基础。
此次场布研究工作仍是基于Revit软件进行，后期将会探索其他软件的功能应用，以建模速度、模型精度、模型效果、出图质量为控制要点，以实现场布模型应用价值为工作目标，适应不同场景下的应用需求。
二.材质参数设置
在模型搭建及场布标准族应用方面相信大家已经熟练掌握和应用，在此不再赘述。

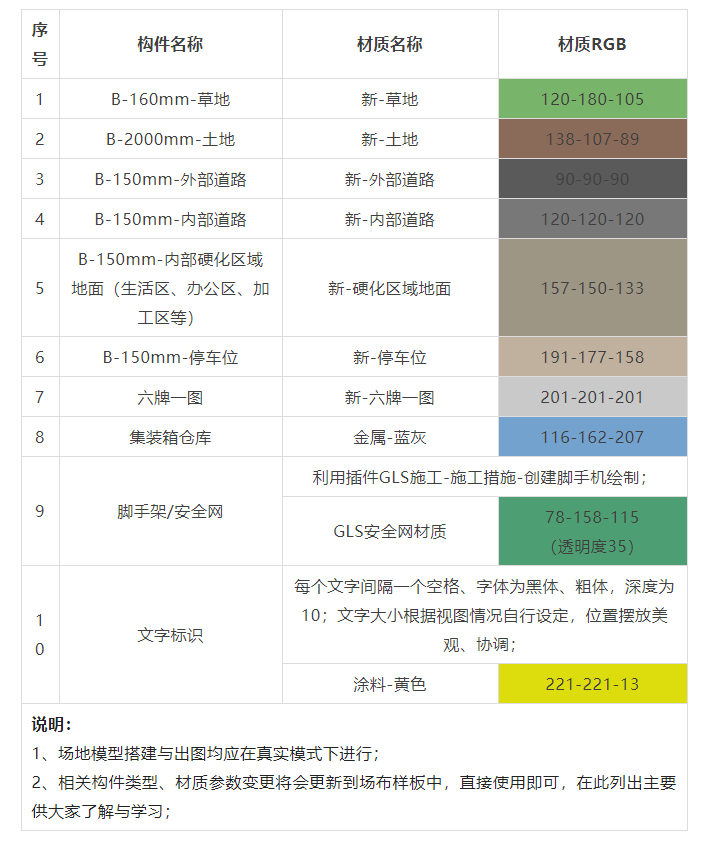

对材质参数设置情况进行以下汇总：
三.场布出图参数设置

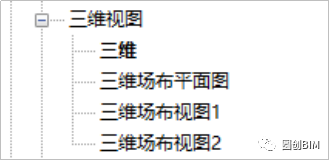

首先在出图前，对三维视图进行复制、重命名操作。保留默认“三维”视图， 将复制后的视图分别命名为：三维场布平面图、三维场布视图1、三维场布视图2、……

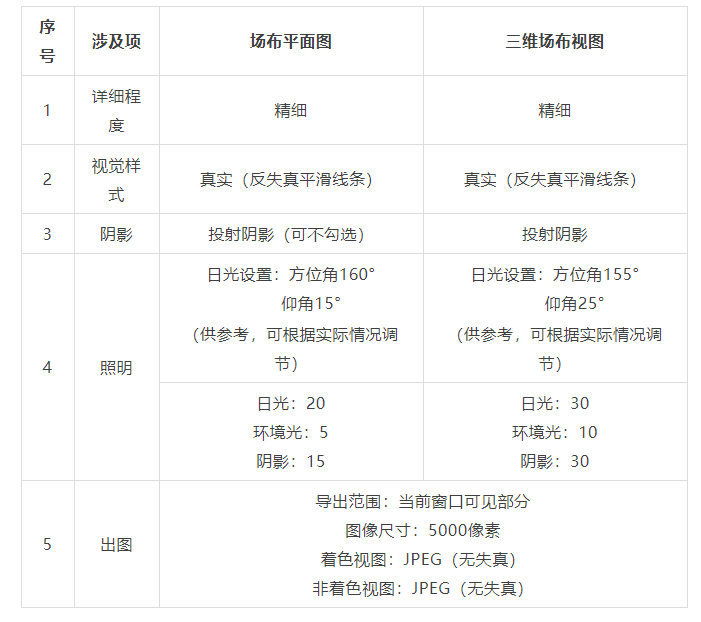

相关参数设置如下表：

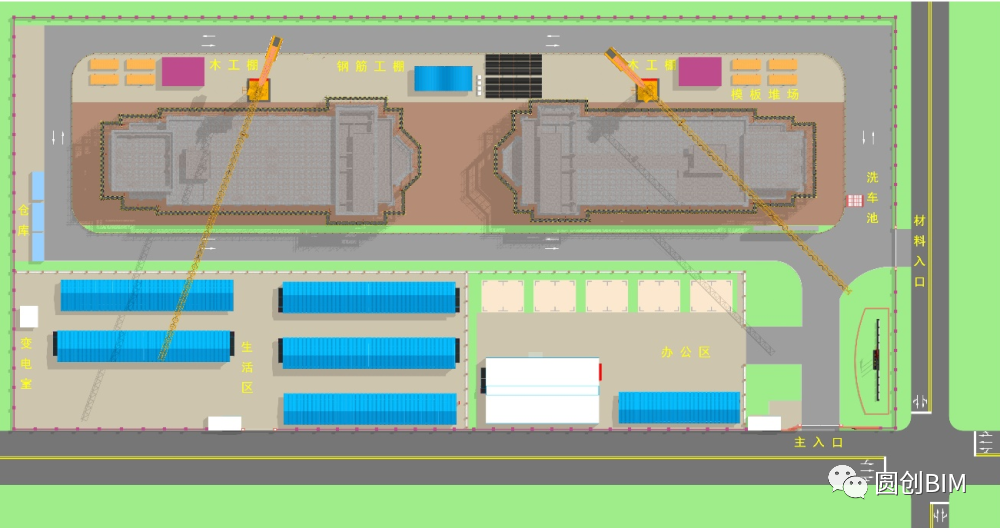

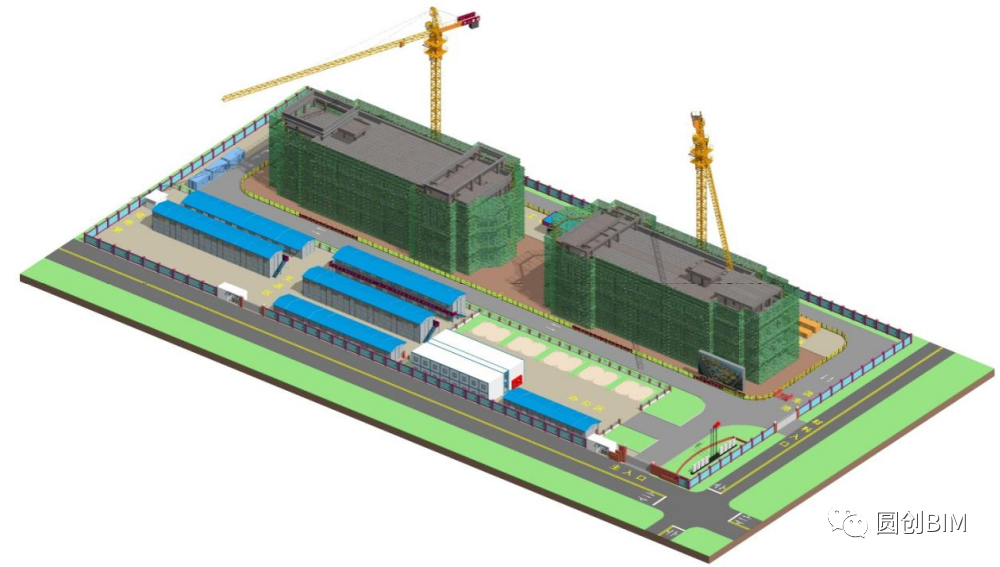

出图效果示例：
以上便是三维场地布置—建模材质及出图经验总结介绍，希望看完能对大家有所帮助。
今天的分享就到这里，我们下期再见~
