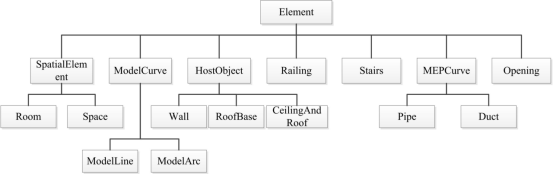

元素对于Revit模型至关重要，Revit呈现给用户的模型界面对象大多都是由元素组成，比如墙、族、族类型、族实例等实例化的对象，当然对于软件的一些操作，如模型的移动、选取、旋转等操作，也有对应的实例化对象能够选择。在Revit模型中墙、地板、屋顶、柱、标注等都拥有对应的类，这些类一般都继承于Element，如图1所示。

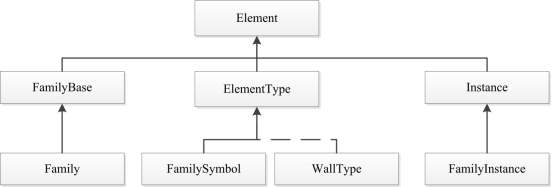

对于族类见图2，表示了族、族类型和族实例之间的关系，族对应Family，族类型对应FamilySymbol，例如墙、柱、门等各自不同类型对应不同的族类型，族实例FamilyInstance
对应于单个模型构件对象，例如某个门、窗等，他们都继承Element类。
Revit模型作为信息化三维可视模型，其模型相当于一个数据库，模型中包含着大量的数据信息，每一个模型的都具有一个唯一的ID编号，便于全场景追踪与确定所需要的模型，Revit对每一个模型构件都定义了类名，如钢筋的类名为“Rebar”，墙的类名为“WALL”，不论何种形式的门类名均为“DOOR”，根据模型的类别信息很容易将需要统计的材料区分出来；属性数据是三维模型拥有的属性信息，例如柱子的名称、材质、材料强度、生产厂家、建造日期等；坐标数据是三维模型在确定的三维坐标系内的空间定位信息，如混凝土柱中心及各点的X、Y、Z坐标等；几何数据是表达三维模型空间形状的几何信息，如混凝土柱截面形式、截面尺寸、高度，所用钢筋的直径、长度等。如统计钢筋的半径、长度、强度等，墙体的种类、高度、面积。Revit的信息模型中包含了构件的所有属性信息，如梁的尺寸规格、强度、长度。
