内容来源：小蒋说BIM

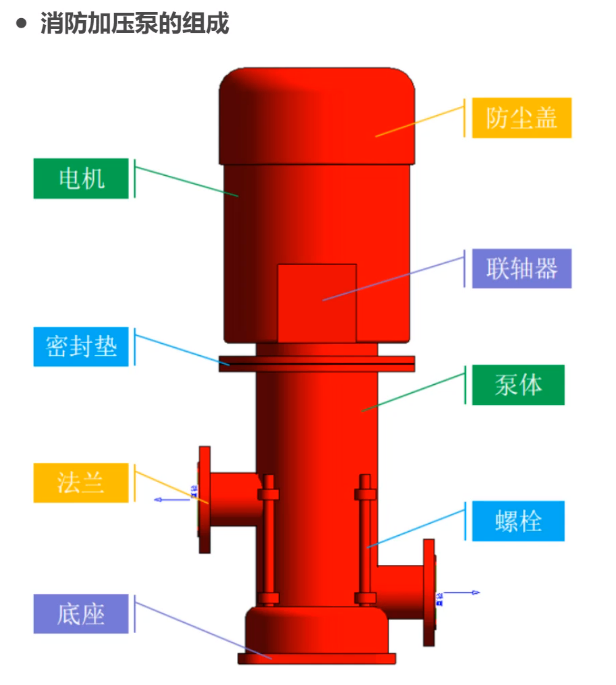

机电工程的建模工作中，经常用到一些设备模型，这些一般称为设备的“族”。一般常见的机电设备比如水泵、冷水机组之类是怎么建立模型的呢？我们用族模板“公制常规模型”来绘制一个消防加压泵。
一、制作底座

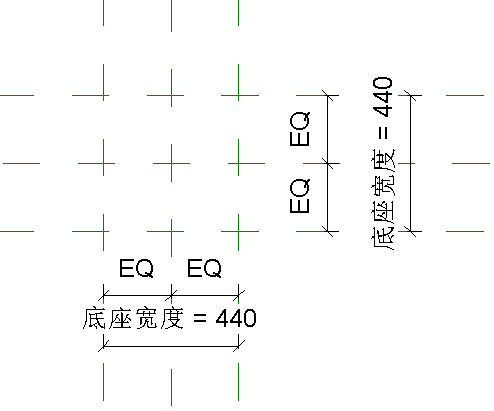

1、在参照标高平面中，用参照平面绘制水平竖直各两条，用标注命令DI将水平、竖直参照平面标注并等分。对宽度赋予类型参数，取名“底座宽度”。底座长宽是440*440mm，到参数中把底座宽度改为440。
2、使用拉伸命令绘出底座边框。使用圆角弧命令，半径取60，绘制底座的圆形倒角。

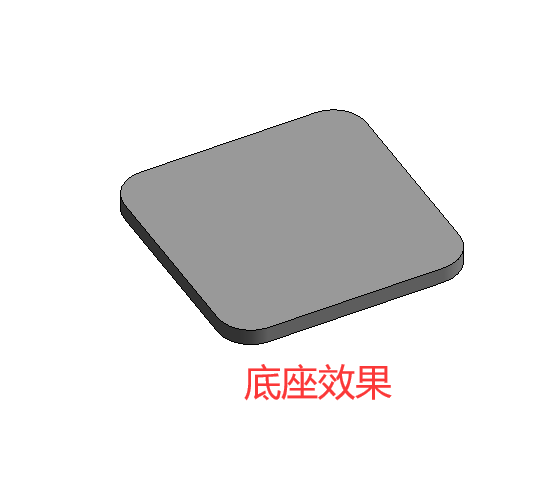

3、底座厚度为30mm，“拉伸终点”取30。
二、创建防尘盖、电机、密封垫、泵体
水泵可以近似看作一个圆柱体，因此水泵泵体每个部分都可以用旋转命令制作。

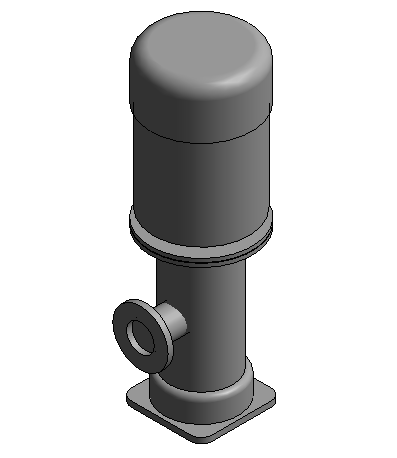

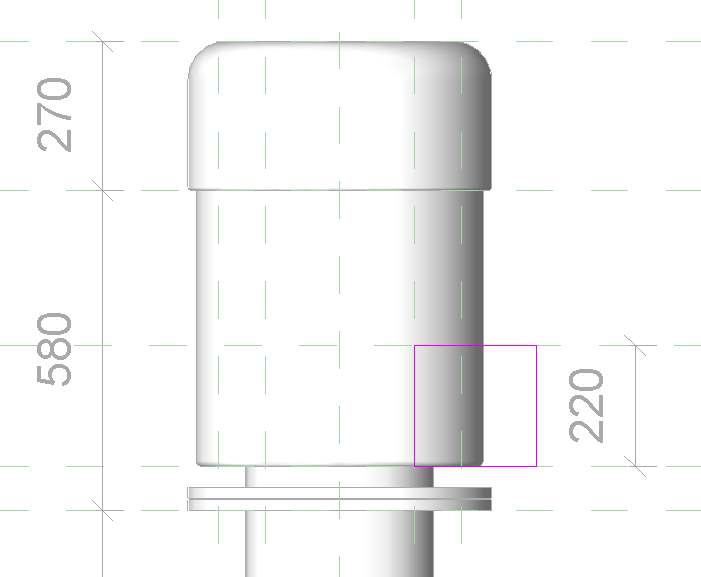

1、在前立面视图，在底座之上，依次用参照平面绘出泵体、电机、防尘盖的高度边线，高度从下至上为130、740、500、270mm，水平方向圆柱体的半径从下至上为200、170、260、275mm。随后用旋转命令描出边线，轴线取正中竖线。泵体生成。
2、泵体中的防尘盖、电机和底座外形是有一个圆弧形倒角，在旋转模型中用圆角弧命令把圆弧倒角加上。
三、创建法兰
1、创建连接管

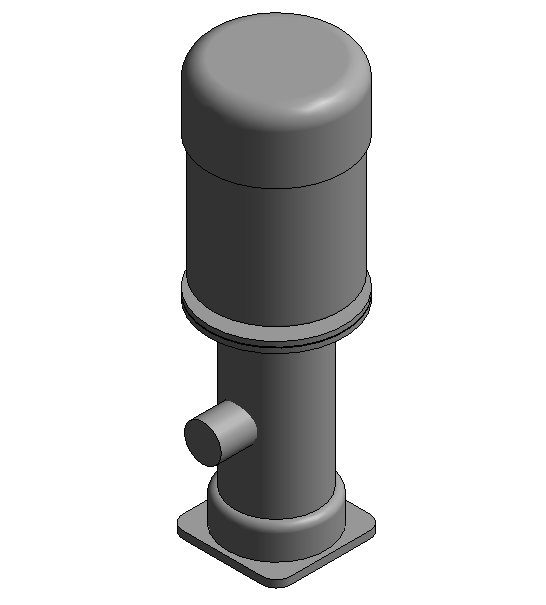

在左立面，距离底边460mm高的地方绘制一条参照平面，以平面和竖向相交为圆中心，75mm为半径，拉伸终点设为负300。
2、在左立面，仍以460高度相交处为圆心，150mm75mm为半径，拉伸终点设为-330，拉伸起点为-300。
3、添加密封圈
仍以460高度相交处为圆心，105mm75mm为半径，拉伸终点设为-333，拉伸起点为-330。意思是密封圈厚3毫米。
4、在前立面视图中，在离底面200mm位置添加一参照平面，为第二个法兰及连接管中心高度。把之前绘制的法兰及管件选中并镜像，再向下拖动至中心与200mm高度齐平。
四、创建螺栓

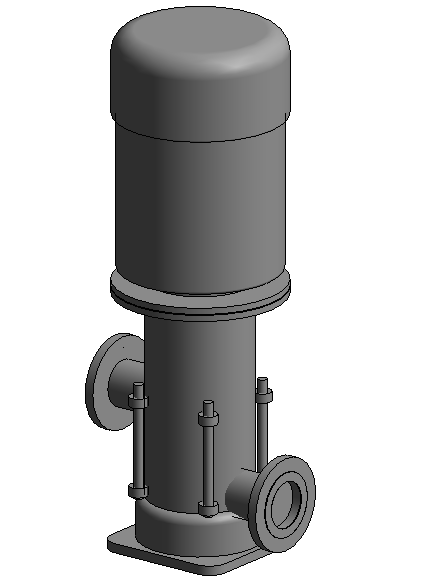

1、在参照标高平面上把四个螺栓的交点位置画出，使用拉伸命令，在交点处把螺栓画出；
2、螺帽绘制同理，螺帽厚度30mm。
五、创建联轴器
1、在左立面用参照平面做出联轴器的竖向位置，使用拉伸命令把联轴器画出，拉伸起点-110，拉伸终点110。
六、添加管道连接件

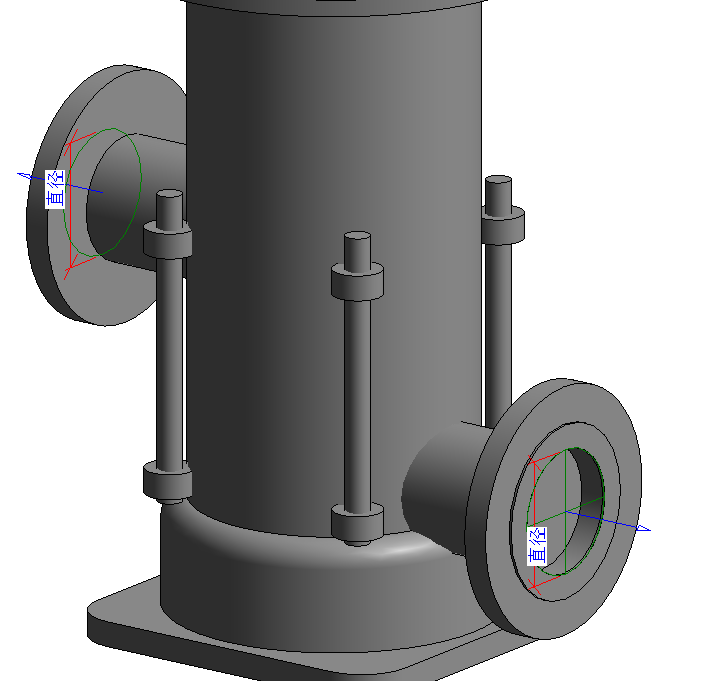

机电的设备族需要有连接件才能外接一些管道。在三维视图中，使用“管道连接件”命令，通过拾取密封圈的边环放置连接件。之后把两个连接件的直径均改成150mm。
七、添加外观颜色

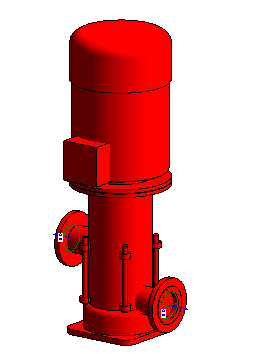

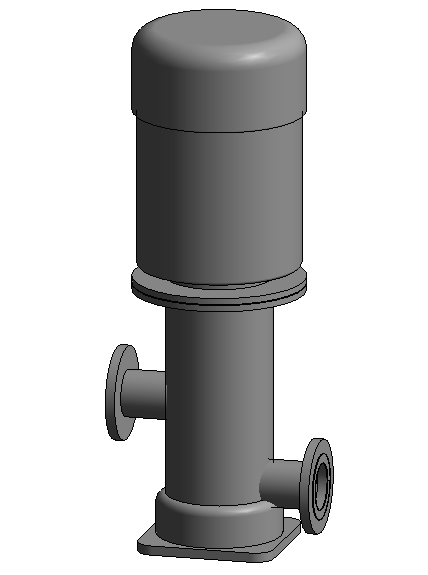

三维状态下框选水泵，在材质浏览器中新建一材质，对应颜色改为“255，0，0”的红色。至此，消防泵的族模型建立完成。
