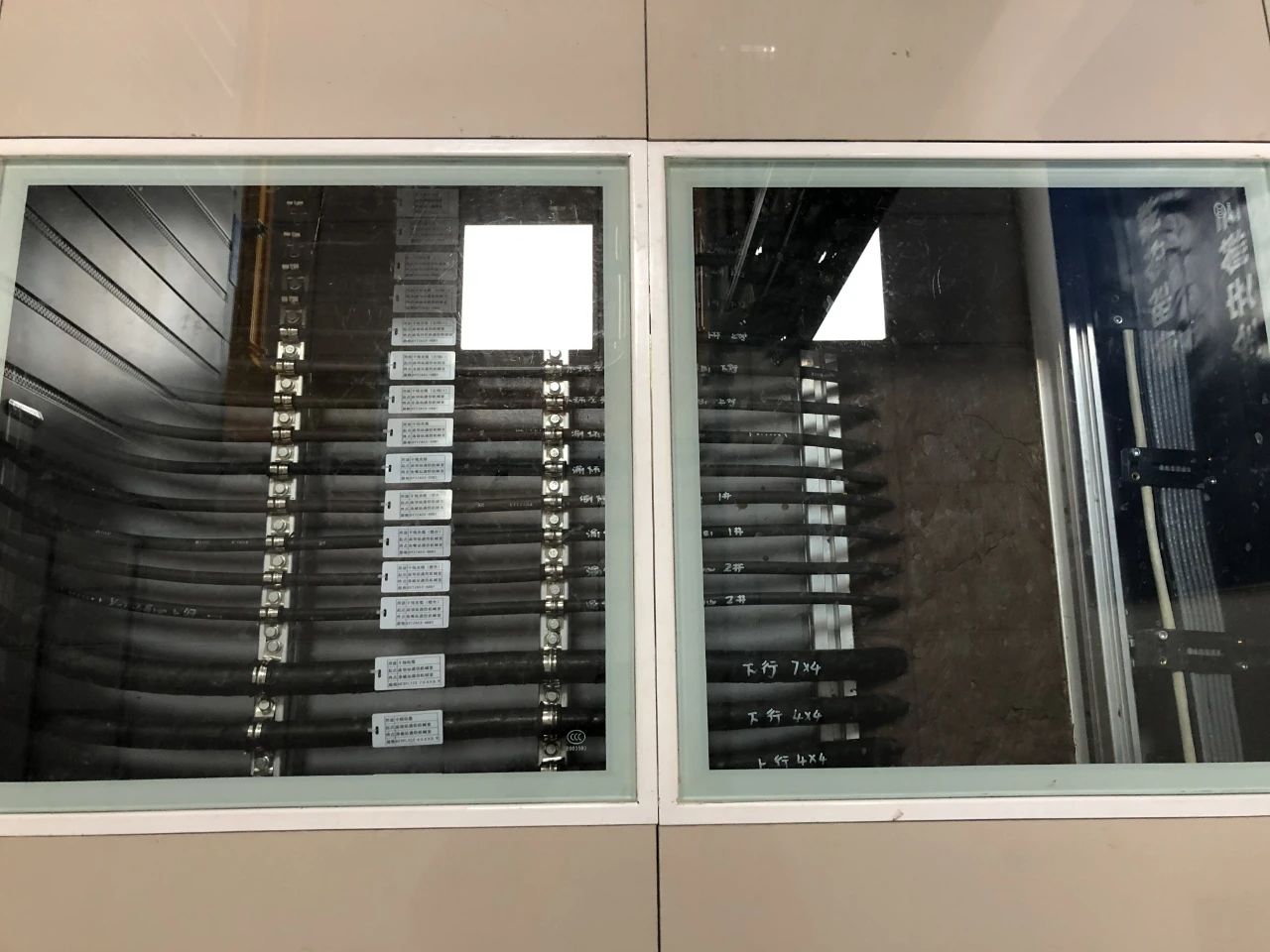

近来有同事在通信机房建模过程中提出玻璃静电地板怎么画，这个问题可以用不同的思路来思考：
1、先建立静电地板，把玻璃地板的位置空置出来，之后再建单块玻璃地板的常规模型族，把它一块块的镶嵌进先前的空位置，把高度调整好即可。这是一个通用的万能方法，一般建模工作中，通过外形族的制作几乎可以解决一切物体的建模问题，而在有其他解决之道情况下画族就只是一个备用选项。因为单纯建立一个外形族的方法不灵活。
2、在幕墙嵌板中用嵌板工具画。
之前在前文《谈一谈建立地面铺装瓷砖模型的做法》中讲到了项目中铺地砖用的就涉及到幕墙嵌板的概念，一般类似网格状的形体都可以用幕墙嵌板建立，（比如玻璃幕墙），只需要把网格中的“嵌板”先建好，确定好范围内有几横几纵，就好办了。前文所讲的铺地砖，就是确定好地砖长宽尺寸，建好地砖的族，将其当作嵌板放置进大面积的地砖中。
同样道理，在玻璃地板问题中，也是把机房内静电地板先画好，用玻璃嵌板来替换某几个静电地板。
下面介绍下玻璃地板的大致建模画法。（下面的介绍做法可能初学者看的一头雾水，感觉很绕，而这正是幕墙嵌板不同于其他工具的复杂困难的地方，可以结合配图，多试验几次）

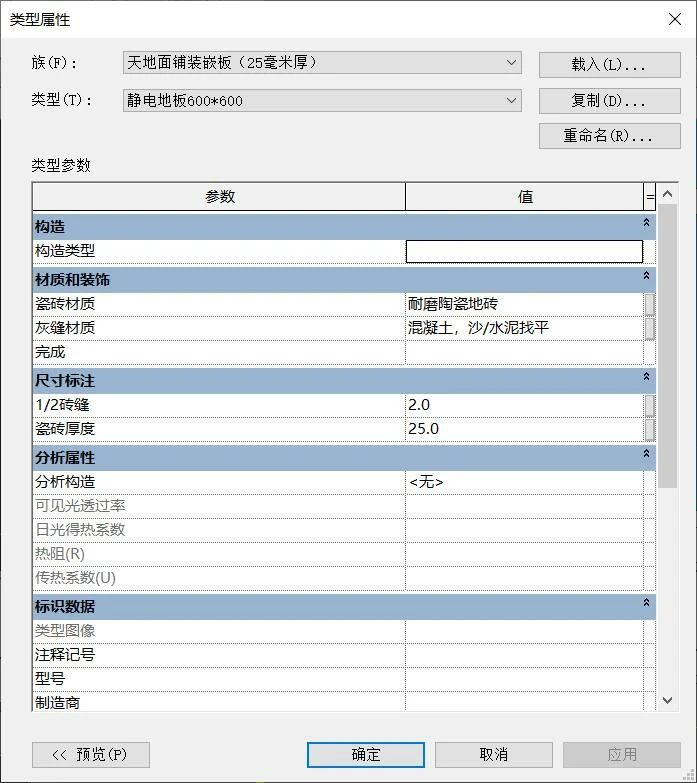

1、把天地面铺装嵌板中复制一项改名为“静电地板600*600”，进入属性，改“1/2砖缝”为2毫米，瓷砖厚度为25毫米。（这一步就是在做静电地板嵌板）。

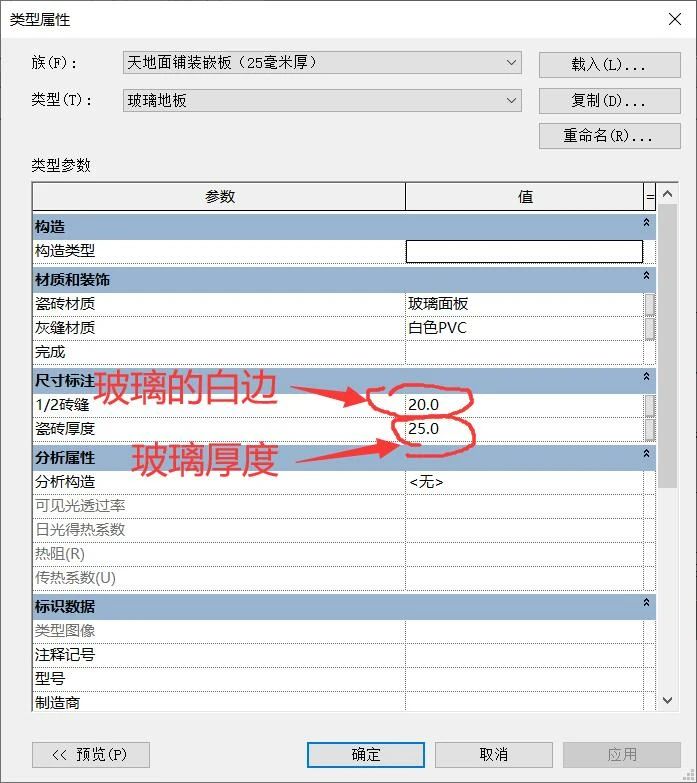

2、把天地面铺装嵌板中再次复制一项改名为“玻璃地板”，进入属性，改“1/2砖缝”为20毫米（意思是每块玻璃的白边），瓷砖厚度为25毫米（玻璃厚度）。并且材质中，“瓷砖材质”调为玻璃，“灰缝材质”调成白色塑料。（这一步就是在做玻璃地板嵌板）。

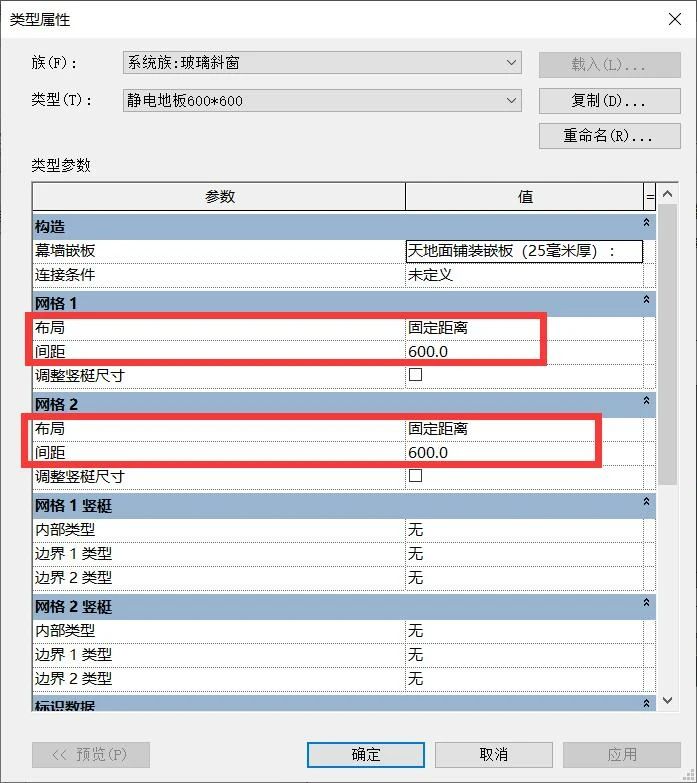

3、在项目浏览器的“玻璃斜窗”下面复制一个子项，改名为：静电地板600*600。在其类型属性中把“网格1、网格2”的间距改为600。“幕墙嵌板”选项中选择“静电地板600*600”。

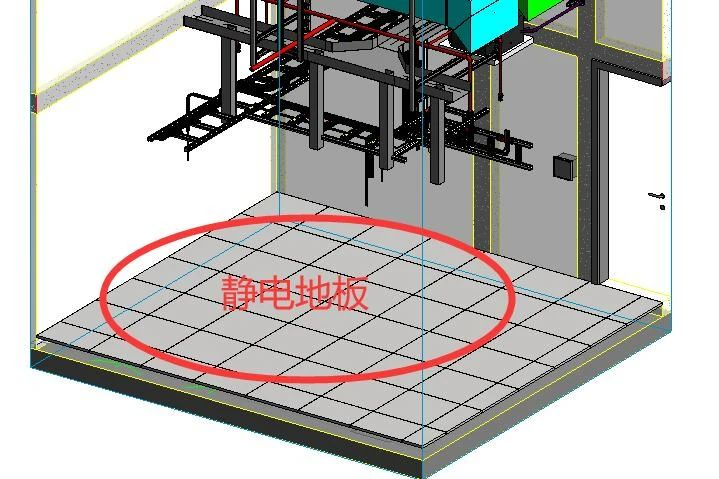

4、前面都是设置，现在开始画静电地板。在机房平面视图中，用迹线屋顶工具描出地板边界（墙壁内侧线）。把屋顶属性替换成“静电地板600*600”。并在高度上把地板调到正确高度。

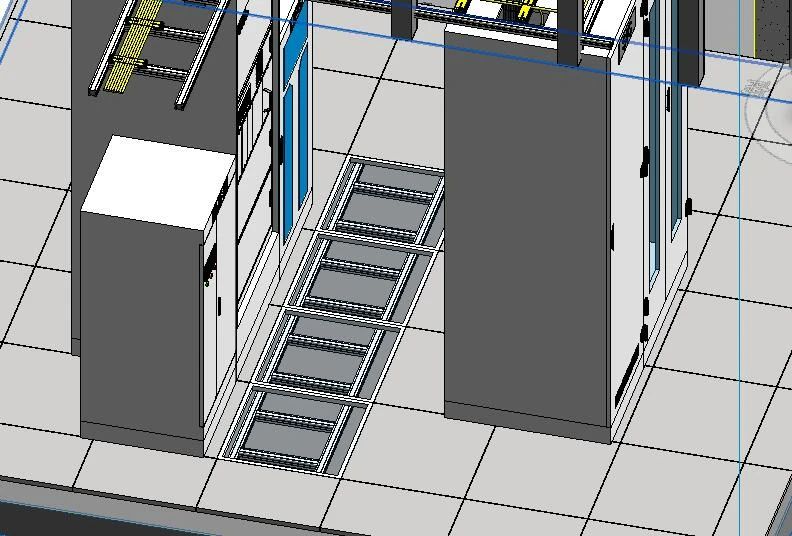

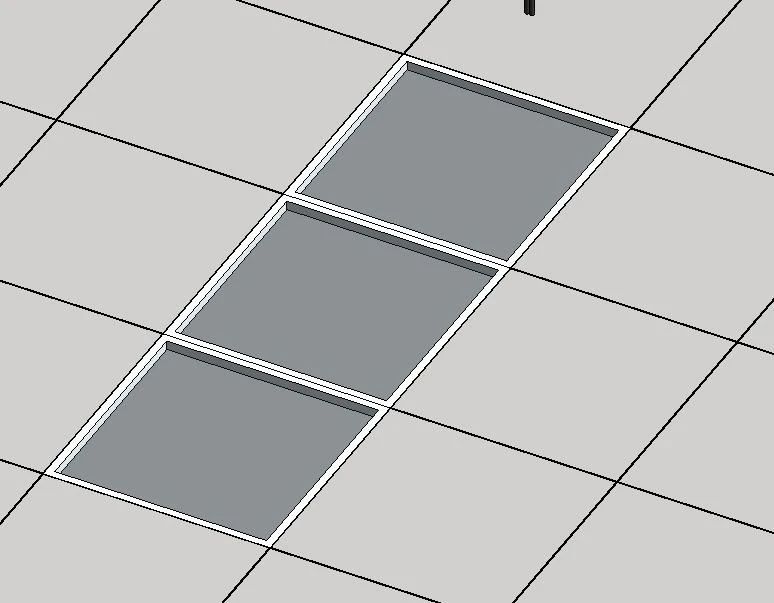

5、开始把其中几块替换成需要的玻璃地板。鼠标移动到所需位置配合TAB键，让那一块高亮显示，选中，解除锁定，到其属性中点击下拉菜单选择“玻璃地板”，就变成透明的玻璃了。根据需要看究竟替换几块。这里我们换四块。然后放一个走线架在玻璃下方，看看是不是很像？
