本文源自微信公众号：小蒋说BIM

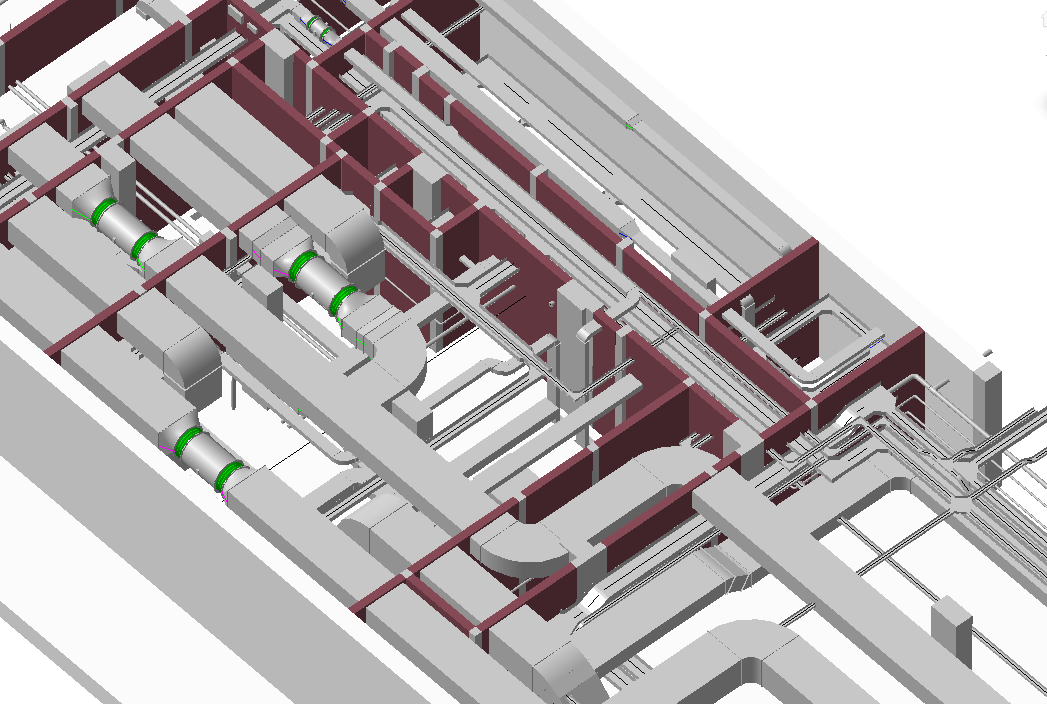

在REVIT建模界面中，无论是二维平面视图还是三维视图，我们建立风管、水管、桥架等管线，一般画出来都默认为一种灰色管线，渐渐随着管线一根根的逐渐画下去，灰色的管子就越来越多，到后来，各个专业的管子都是同一种灰色堆积在屏幕上难以区分了（如下图）。
为了避免这种不方便观察的情况，REVIT里面有一个“过滤器”功能。它的主要作用是1、对各种分了专业的管线进行隐藏或显示；2、更重要的就是在不同管线表面以各种颜色来显示，以示区别。
接下来简述下方法。
一、风管、水管

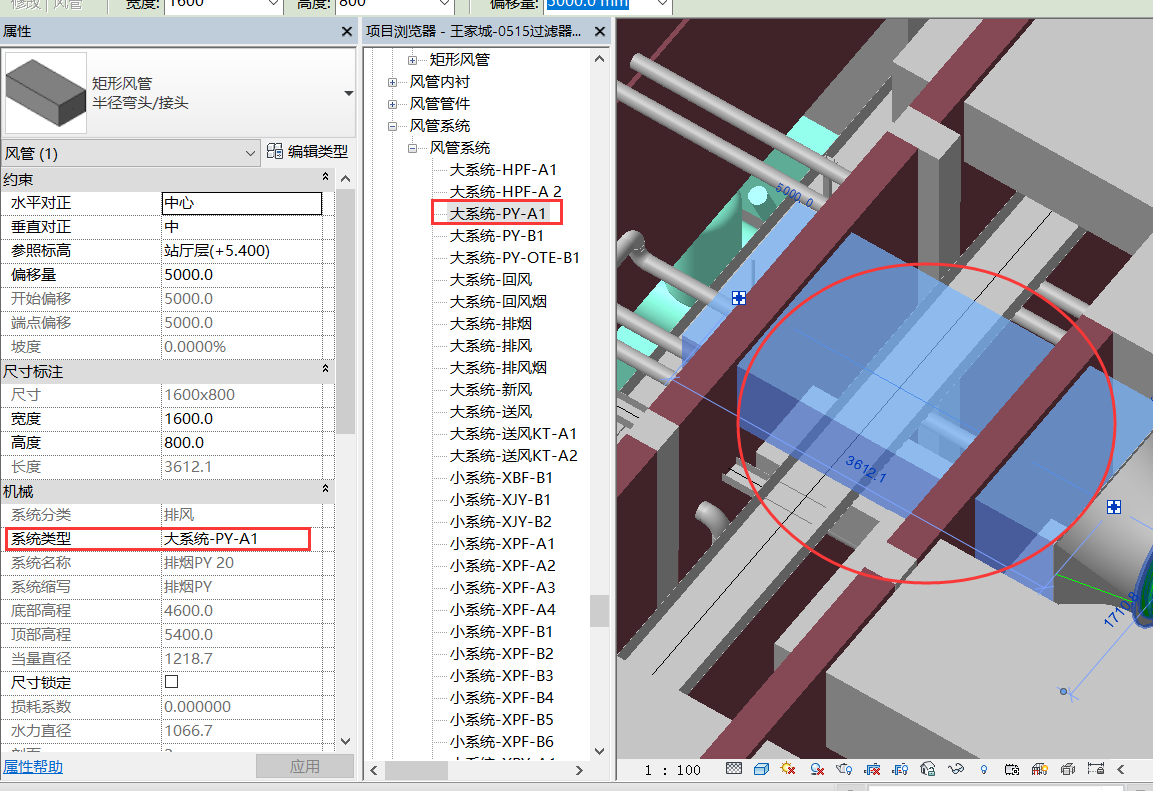

1、在风管建模之初，就需要对风管进行系统类型的划分和选择。如某根风管是属于大系统的，某根又是小系统风管。还要从风专业设计图纸中找到详细的风机编号来命名这一根风管。如下图选中的风管就是大系统排烟风管A1，在风管系统（水管则为管道系统）中命名为“大系统-PY-A1”。风管建模时，系统类型也要选择相应名字。其余所有类型风管和水管同理。

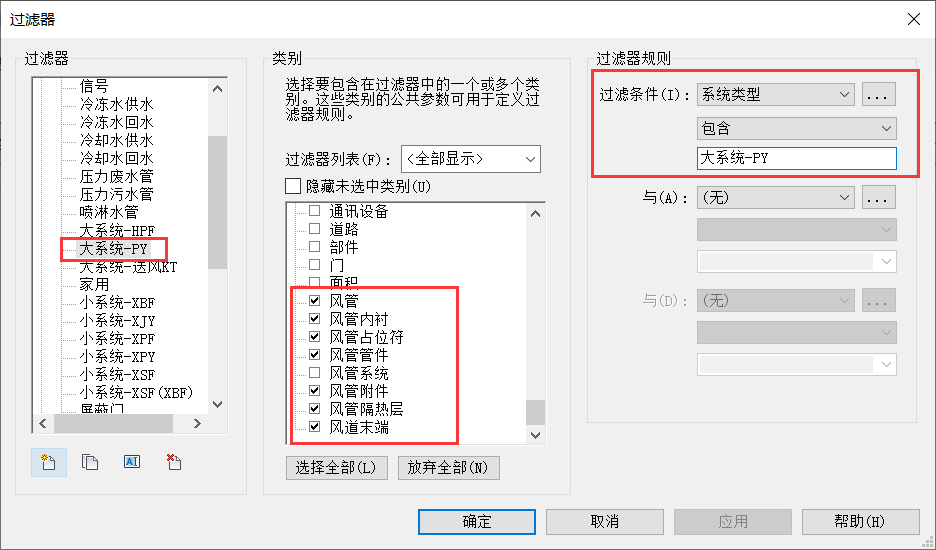

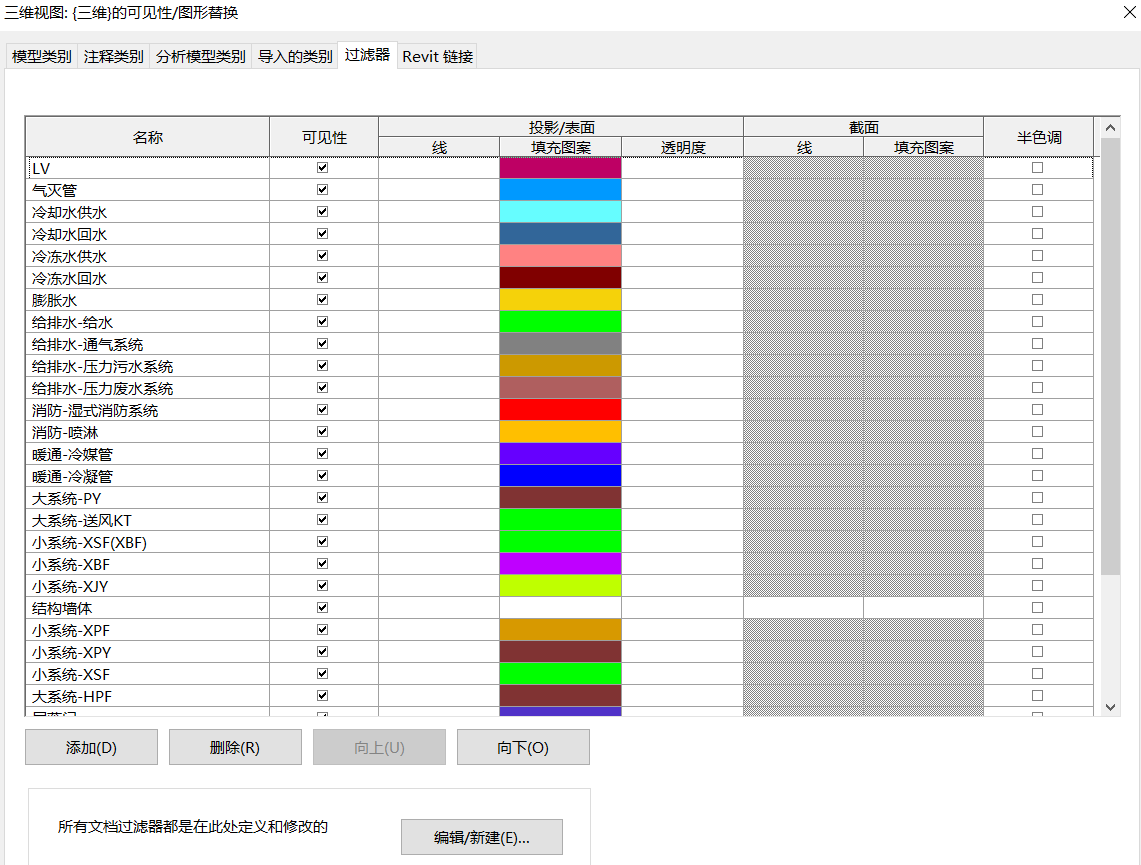

2、三维视图界面下，输入VV进入“可见性/图形替换”中的过滤器界面，点击“编辑/新建”，在左边过滤器中新建“大系统-PY”，类别中勾选风管到风道末端的全部选项（除风管系统不勾），过滤器条件中选择“系统类型-包含-大系统-PY”。点击确定。在过滤器中添加“大系统-PY”项，填充图案-颜色：按照模型交付标准选择“128-51-51、实体填充”。
二、桥架

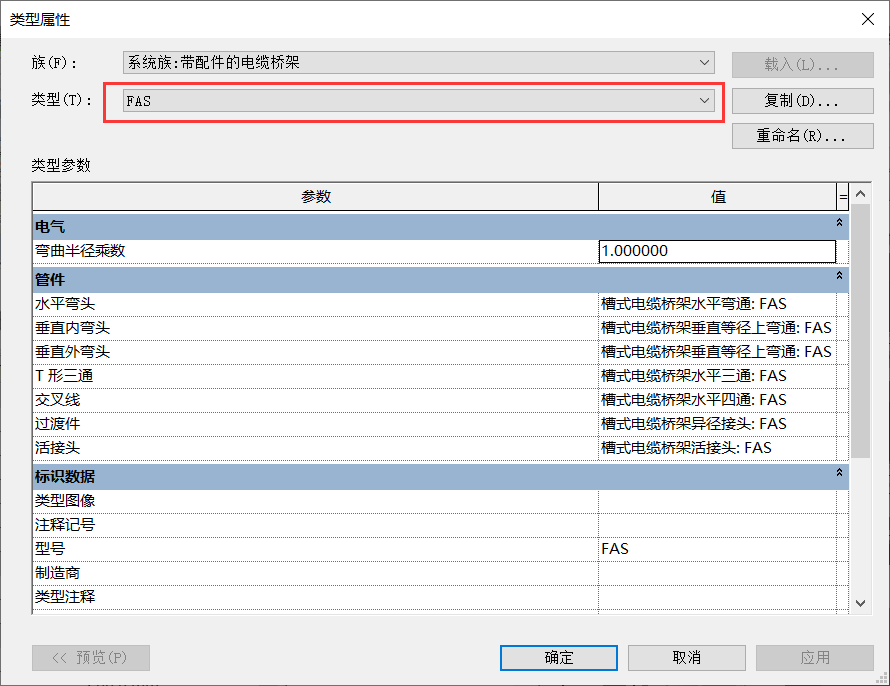

1、与上面的风管和水管不同，桥架的建模是初始时候在桥架的类型属性里面复制一个新的桥架，并重命名，比如FAS。

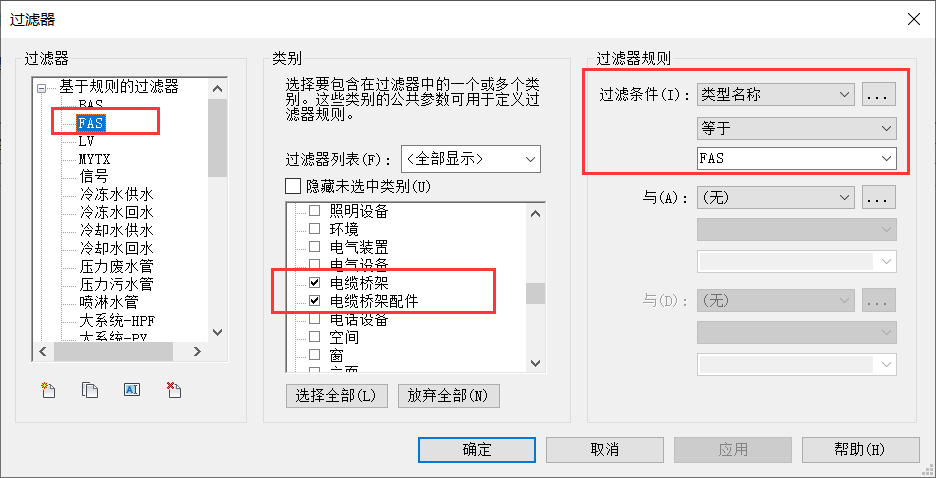

2、三维视图界面下，输入VV进入“可见性/图形替换”中的过滤器界面，点击“编辑/新建”，在左边过滤器中新建“FAS”，类别中勾选“电缆桥架和电缆桥架配件”，过滤器条件中选择“类型名称-等于-FAS”。点击确定。在过滤器中添加“FAS”项，填充图案-颜色：按照模型交付标准选择“000-102-155、实体填充”。

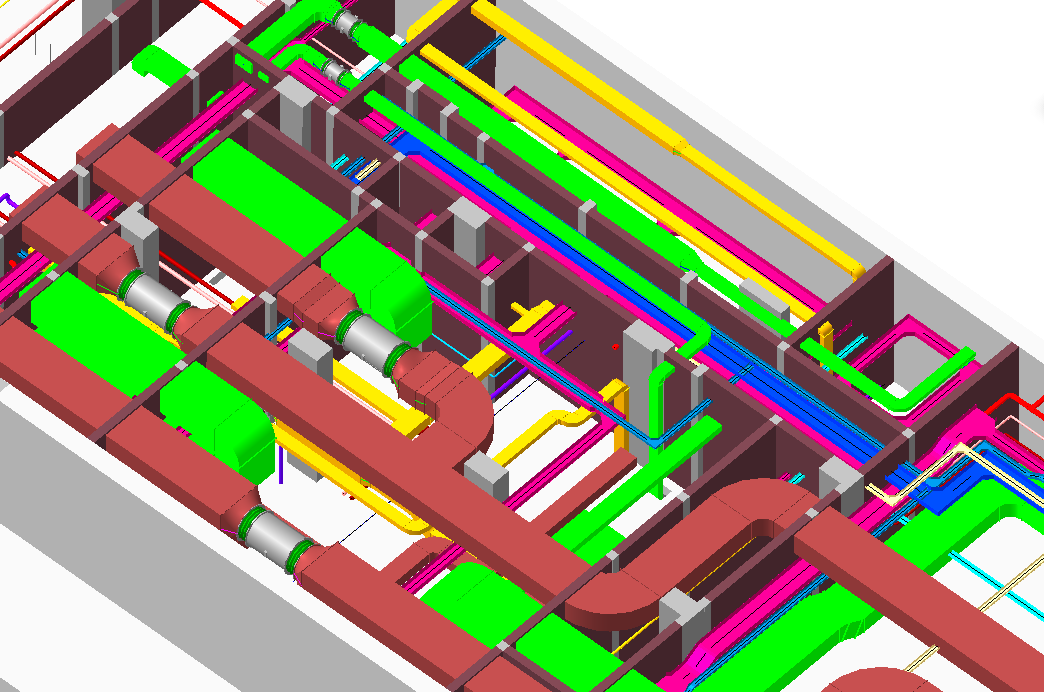

在对风水电管线进行过滤器添加及规范后，所有管线都有了对应专业的颜色。模型里的管线也不再是一片灰色了。
