本文源自微信公众号：宏建智慧建造
一般情况下，我们在Revit绘制路径，所得出的路径都是在一个平面的或者是由直线组成的。那如果遇到三维曲线的路径我们该如何绘制呢？今天我们就来说说。

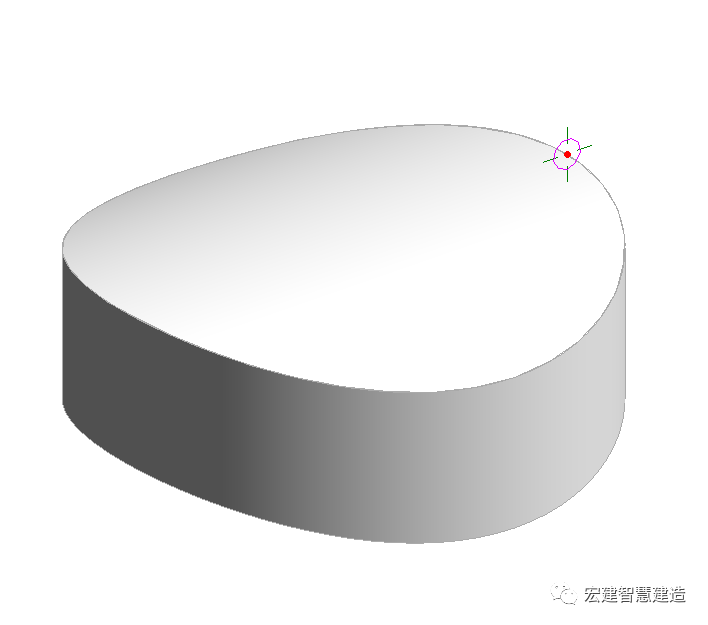

例如我们想绘制如图的三维曲线路径，乍一看可能会迷惑，因为这样的路径通过直接绘制并不能画出来。这时，我们要利用“借”的方法。

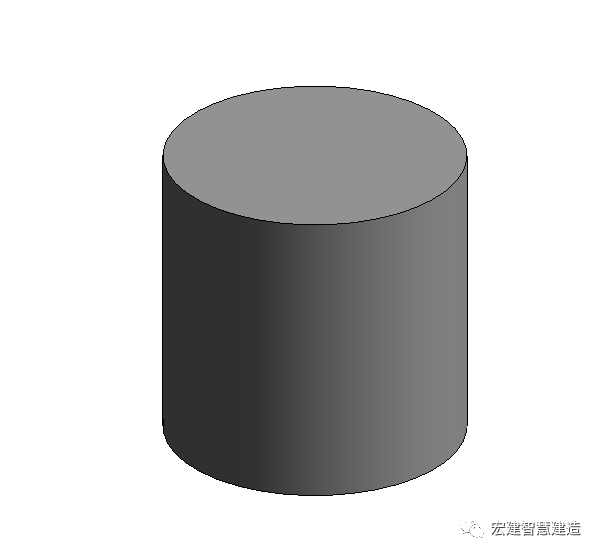

第一步创建实体：圆柱
创建一个圆柱，大家一定都是没问题的，用拉伸或旋转都可以。
第二步创建空心形体与圆柱剪切
进入任一个立面，创建一个下（或上）表面是圆弧形状的空心形体，与圆柱实体剪切。

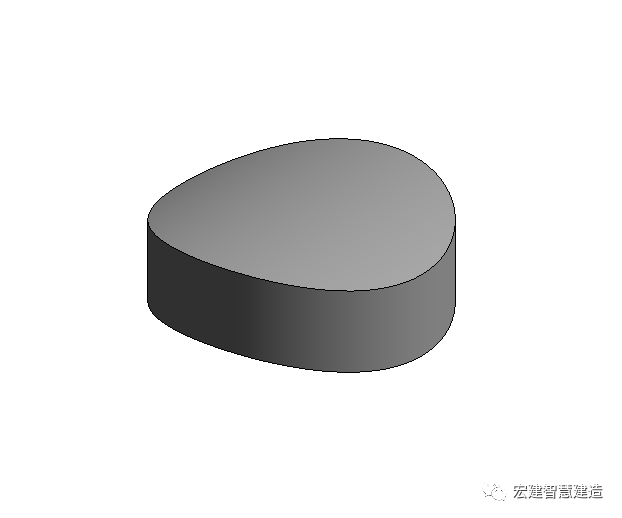

到三维看一下，截切之后的形体：
是不是已经看出我们想要的轮廓了？这个就是我们要的“三维曲线的路径”了。路径有了，接下来，就可以用放样创建我们所需要的形状了。
第三步用放样创建实体：圆环

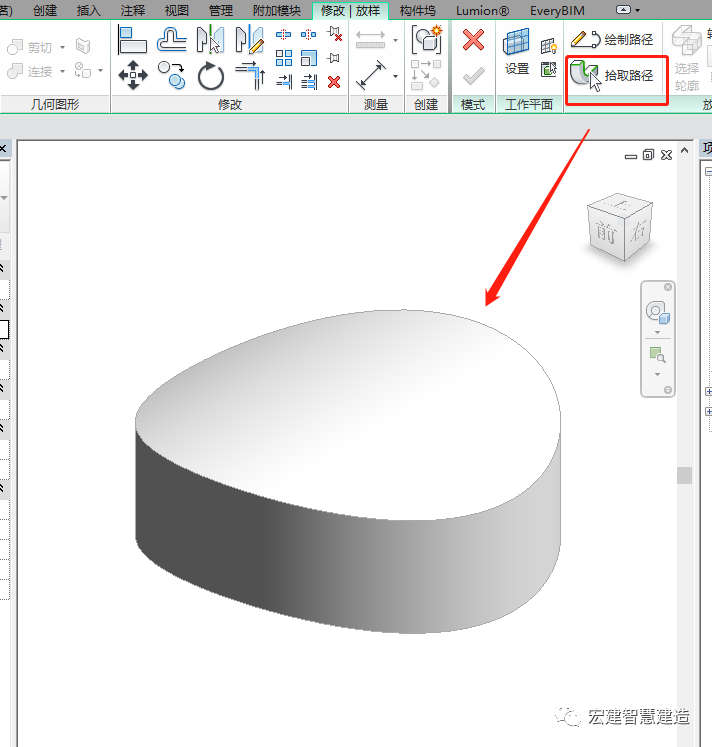

放样路径在三维视图中，选择用“拾取路径”，轮廓为圆形，创建圆环。
到这里，前面两步所创建的形体，已经完成它们的使命了，可以删除了。

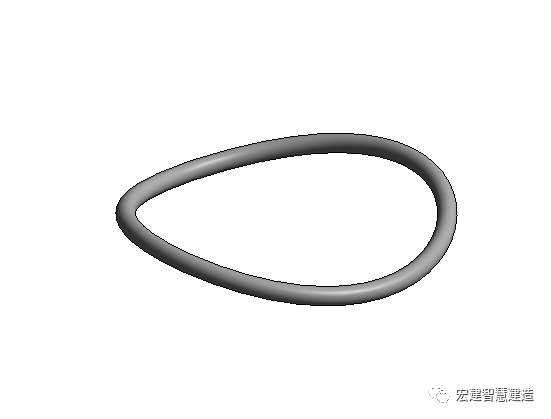

剩下的，就是我们要的圆环。
总结：Revit使用深入后，我们会经常遇到一些无法直接生成的形状，这时我们要转换一下思路，运用“借”的方法去生成我们想要的形状。
