本文源自微信公众号：宏建智慧建造

OneFilters 是一个强大的过滤器和着色器插件，方便你在建模过程中准确过滤出想要的系统类别，着色分类明显简便。OneFilters面板互相有一些联动功能，在使用过程中可多使用保存选择集保存过滤类别。

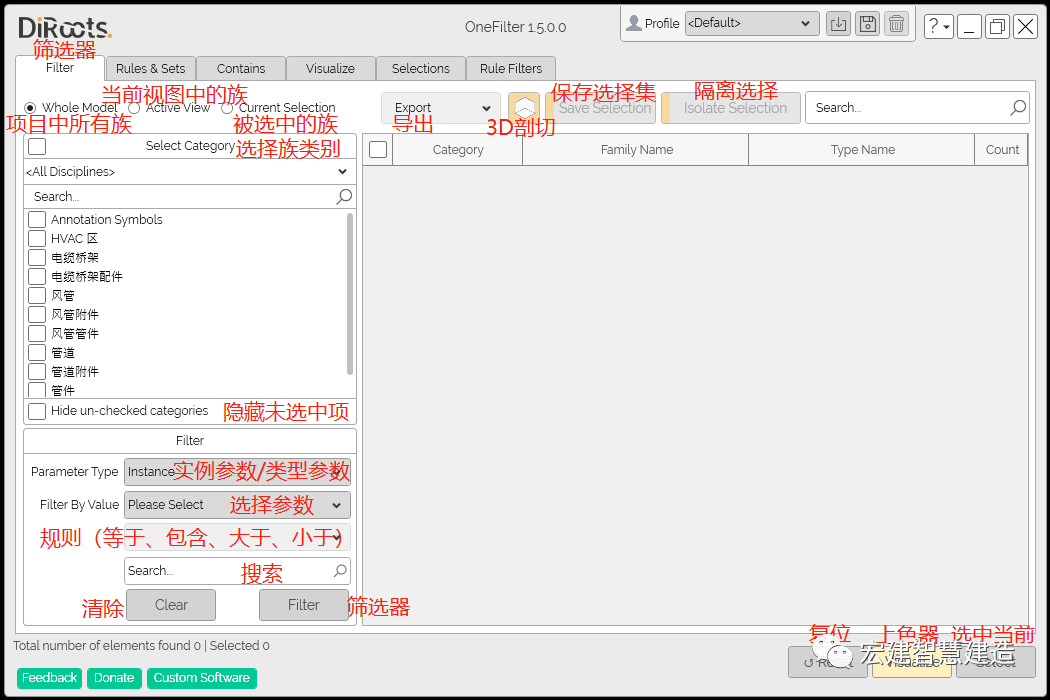

OneFilters 筛选器

常用Revit 的小伙伴都知道，当文件的系统类型一多，想单纯过滤出一个系统类型是一件挺麻烦的事情。OneFilters 筛选器就帮你做快速筛选分类这么一件事。

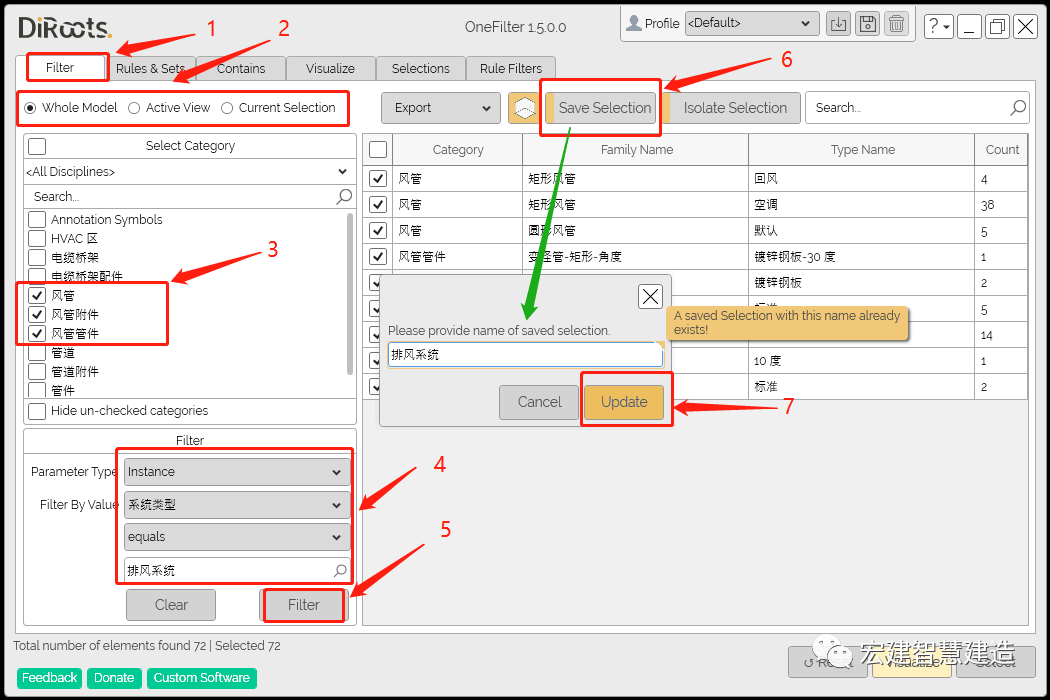

1.点击选择筛选器

2.点选项目中所有族

3.点选需要的风管、附件和管件

4.过滤实例参数(前期把项目所需要的风管系统输入Revit文件)

5.点击确认筛选器

6.保存选择集

7.输入系统名称，点击确认（即可生成在ions选择集里面,后面再一起说到）

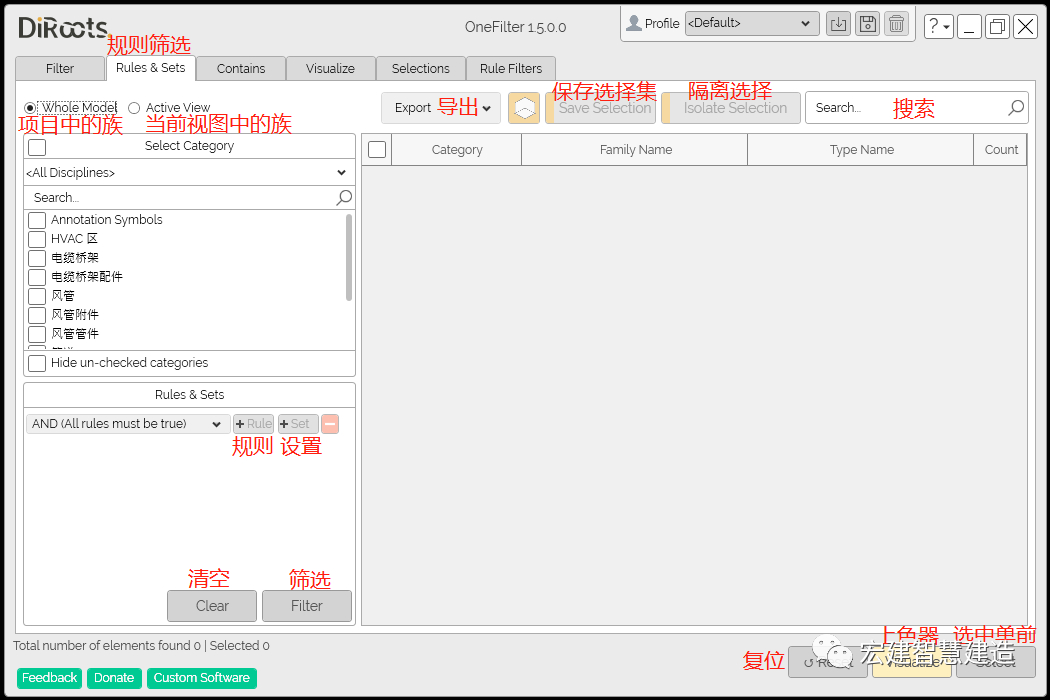

OneFilters 规则筛选

规则筛选很明显就是以一个或多个规则筛选出想要的类型。

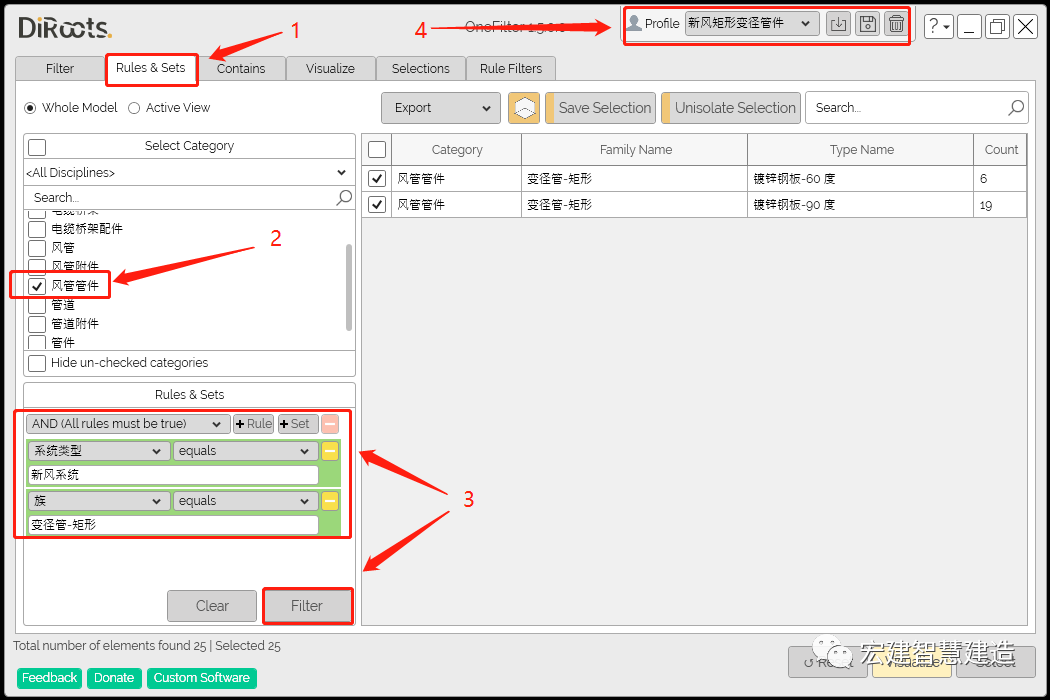

1.点击规则筛选页面

2.选择风管管件

3.设置筛选规则(我只要筛选出新风系统变径管-矩形的管件)

4.点击保存设置好新风矩形变径管件名称即可（可以形成保存文件，方便以后其它项目使用）

OneFilters 包含

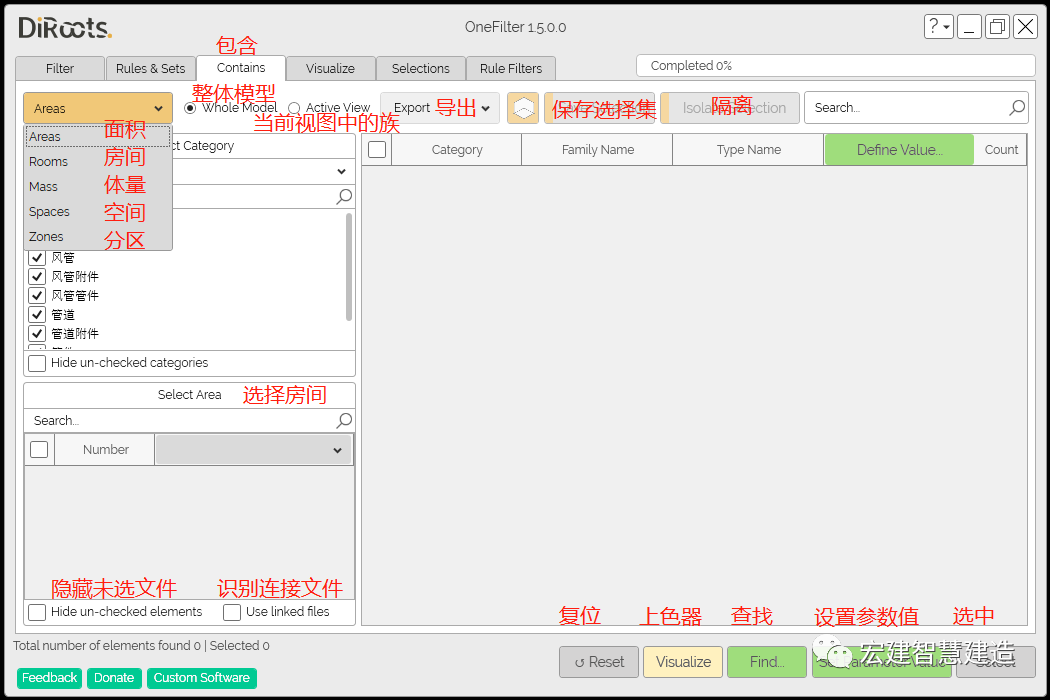

OneFilters 包含是一个以面积、房间和体量等作为一个隔离展示方式。

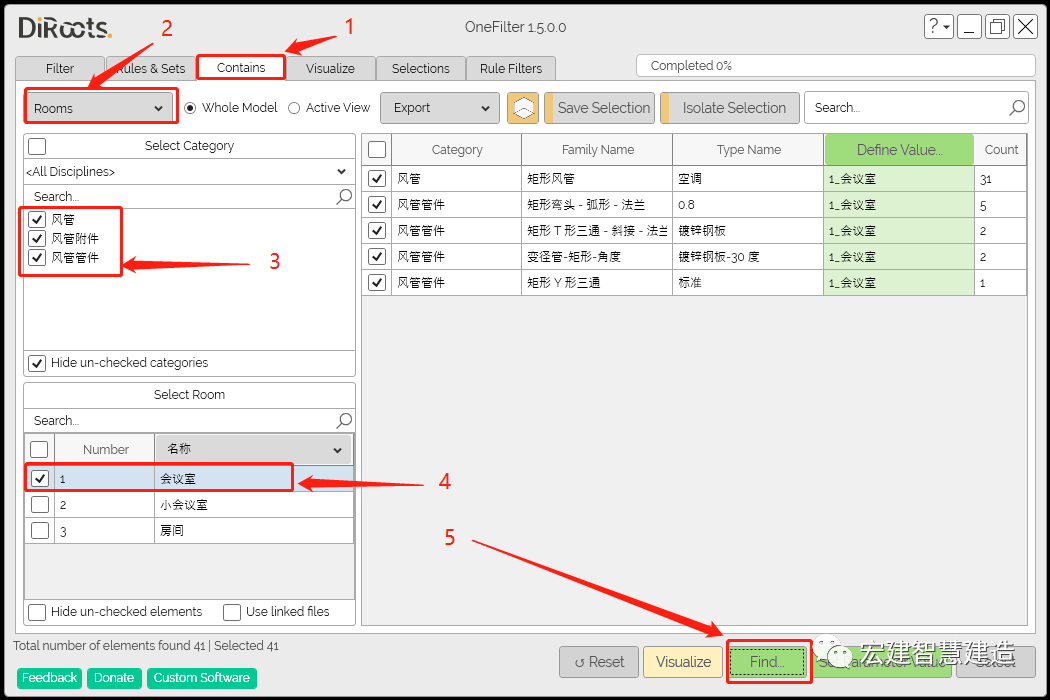

1.点击包含页面

2.点击选择房间选项

3.点击勾选风管附件管件

4.点击勾选单独显示会议室区域

5.点击查找显示房间物件

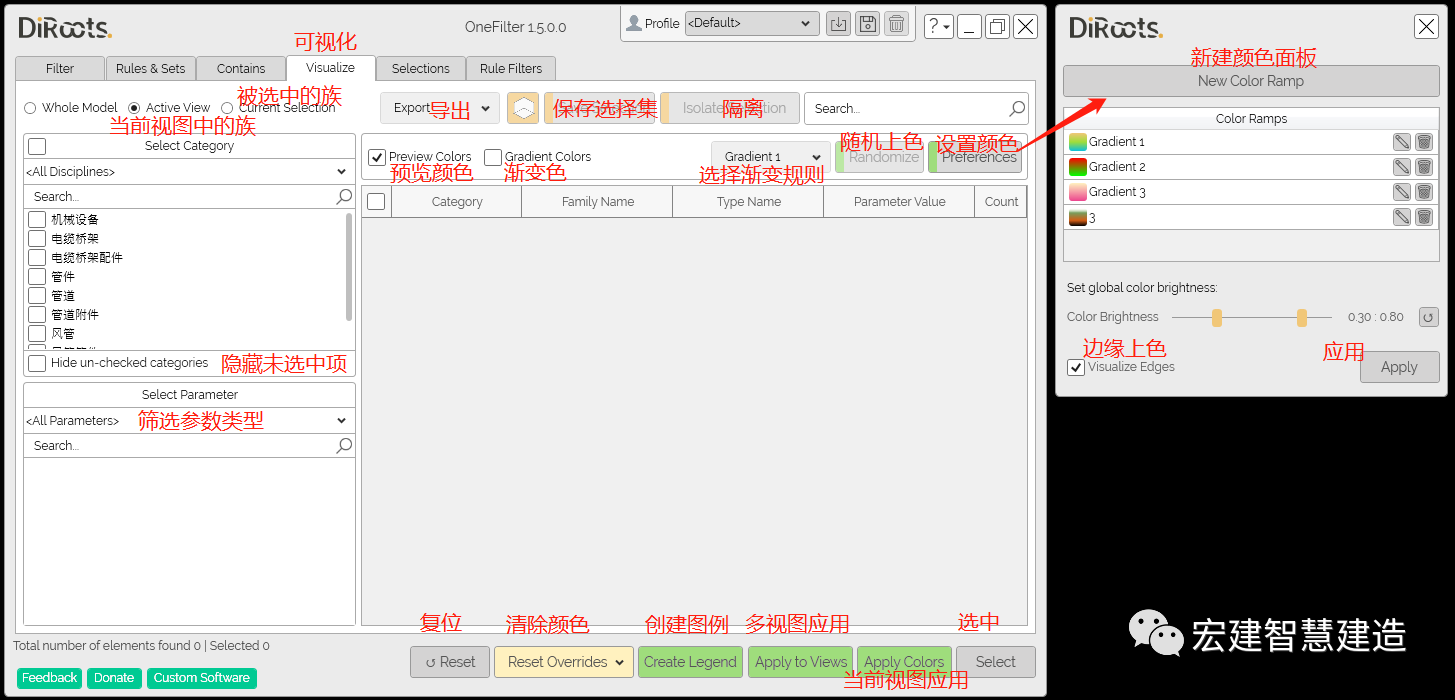

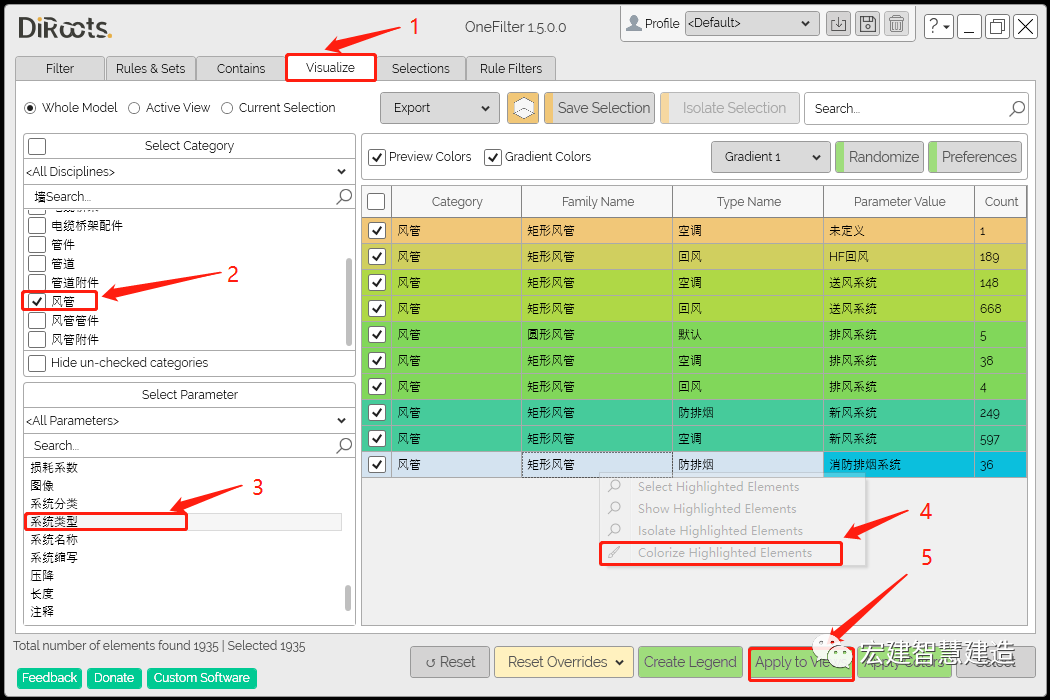

OneFilters 可视化

也就是着色功能（注意：可视化的颜色文件只限于自身电脑使用，如果另外发送出去，还需要在视图样板设置一遍，方可使用）

1.点击可视化页面

2.点击勾选风管

3.点击勾线系统类型

4.点击右键选择最后一项(为高亮显示的元素着色)可改变系统颜色

5.点击多视图应用

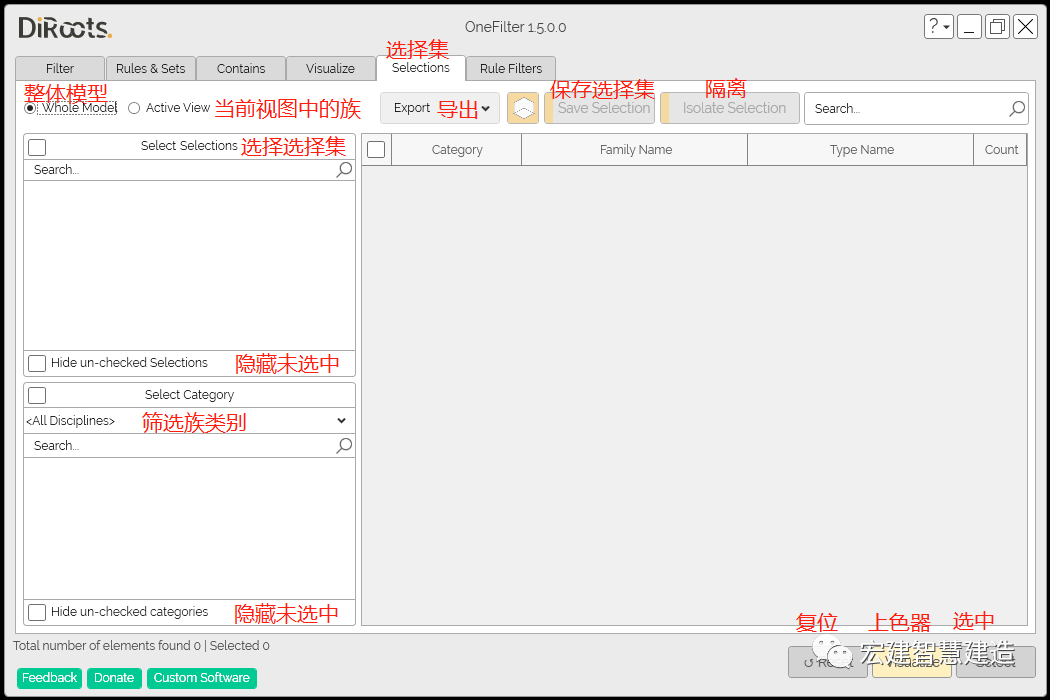

OneFilters 选择集

选择集联动的是其它页面的保存选择集

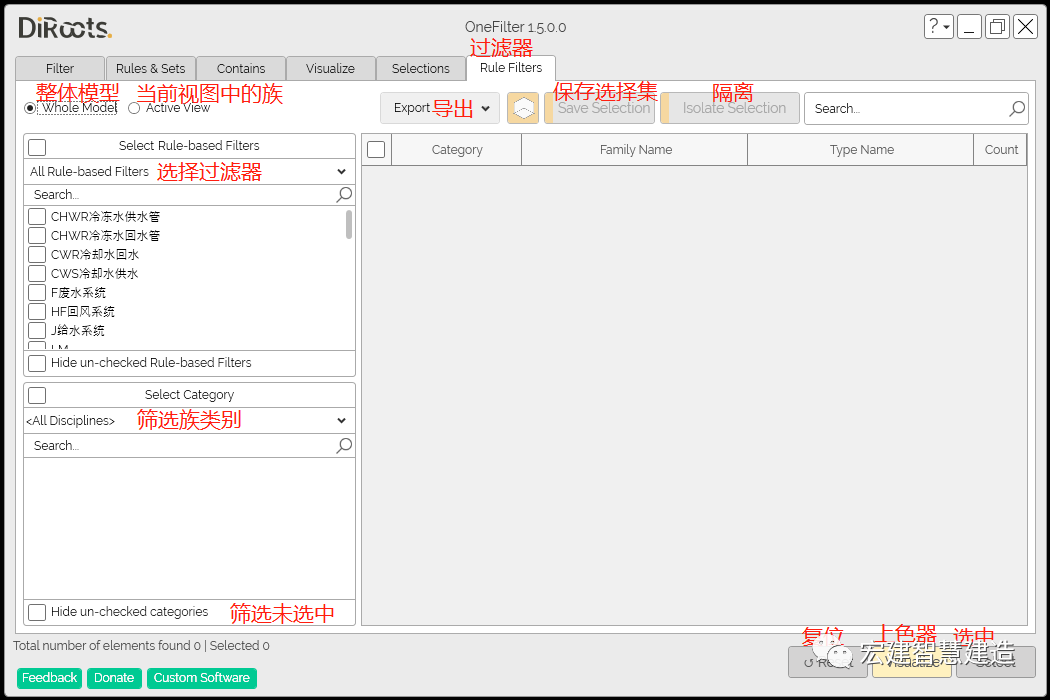

OneFilters 过滤器

这个过滤器是显示Revit文件编辑好的系统类型，方便查找。

OneFilters 这插件简化了Revit大多数步骤，在建模过程中可多尝试发掘其它使用规则，让它能成为你提高效率节省时间的小帮手。

来源 | BIM咨询部（陈均发）

排版 | 工程信息化部

责编 | 石绵双

审核 | 曹恋沙

本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
