本文源自微信公众号：宏建智慧建造
建模过程中，或多或少会遇见一些异形建筑幕墙。而幕墙嵌板要随着幕墙形状变化而变化，所以可以选择基于公制幕墙嵌板填充图案的族制作幕墙嵌板。
基于公制幕墙嵌板填充图案

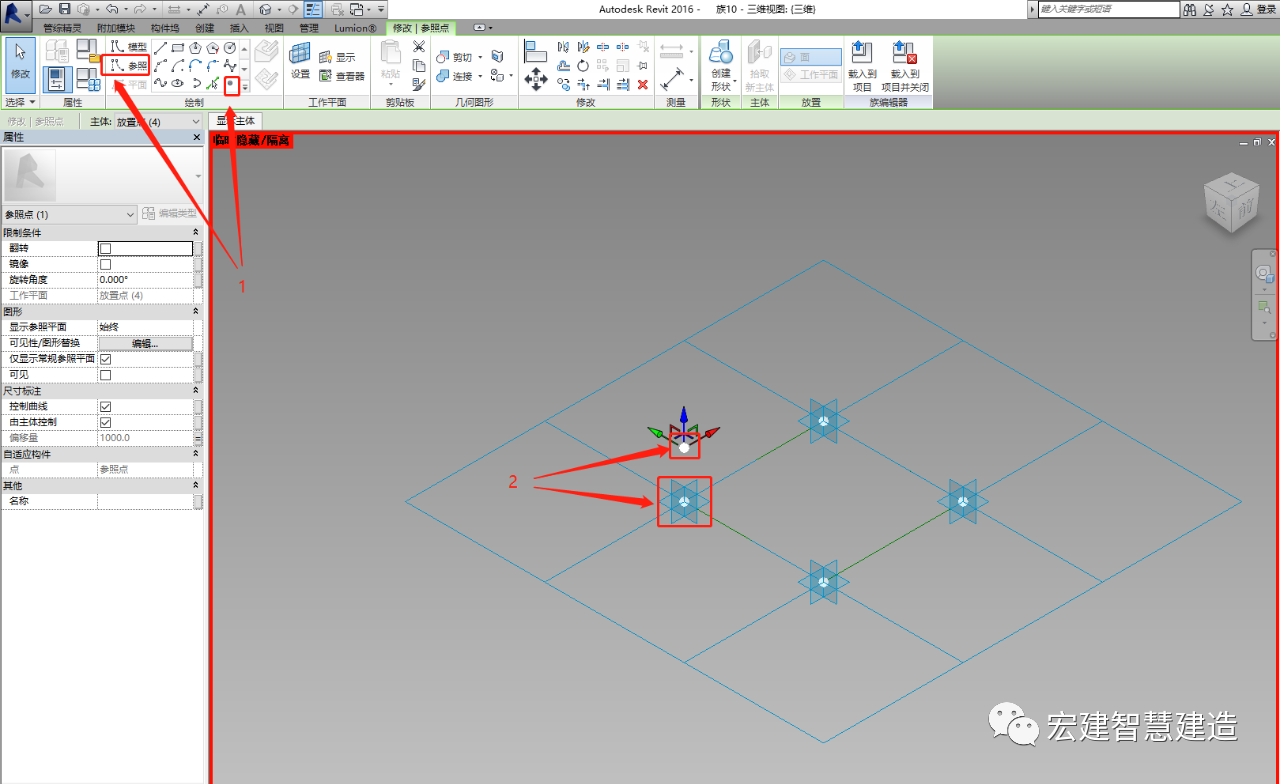

1.确定点图元设置
★ 打开REVIT点击 新建 族 选择 基于公制幕墙嵌板填充图案
★ 选择好所需要的填充图案网络
★ 点击参照 选着 点图元 选着自适应点上放置点图元（一定要在自适应点平面上放置才可跟随自适应点一起移动）

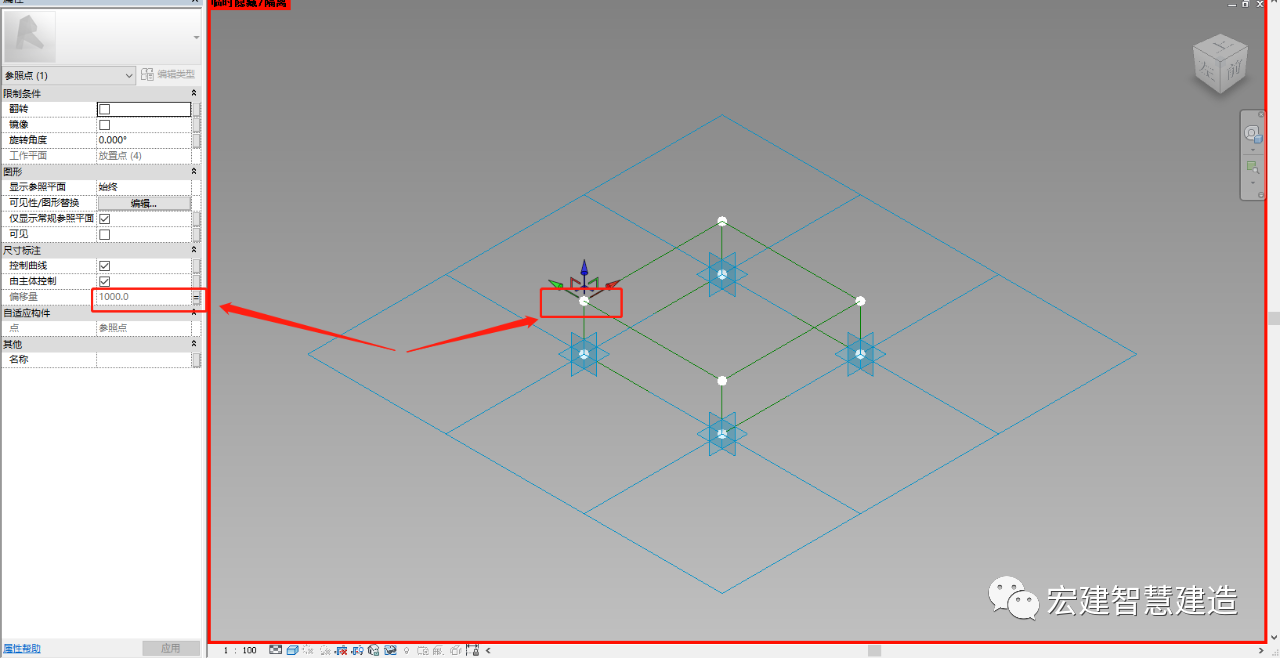

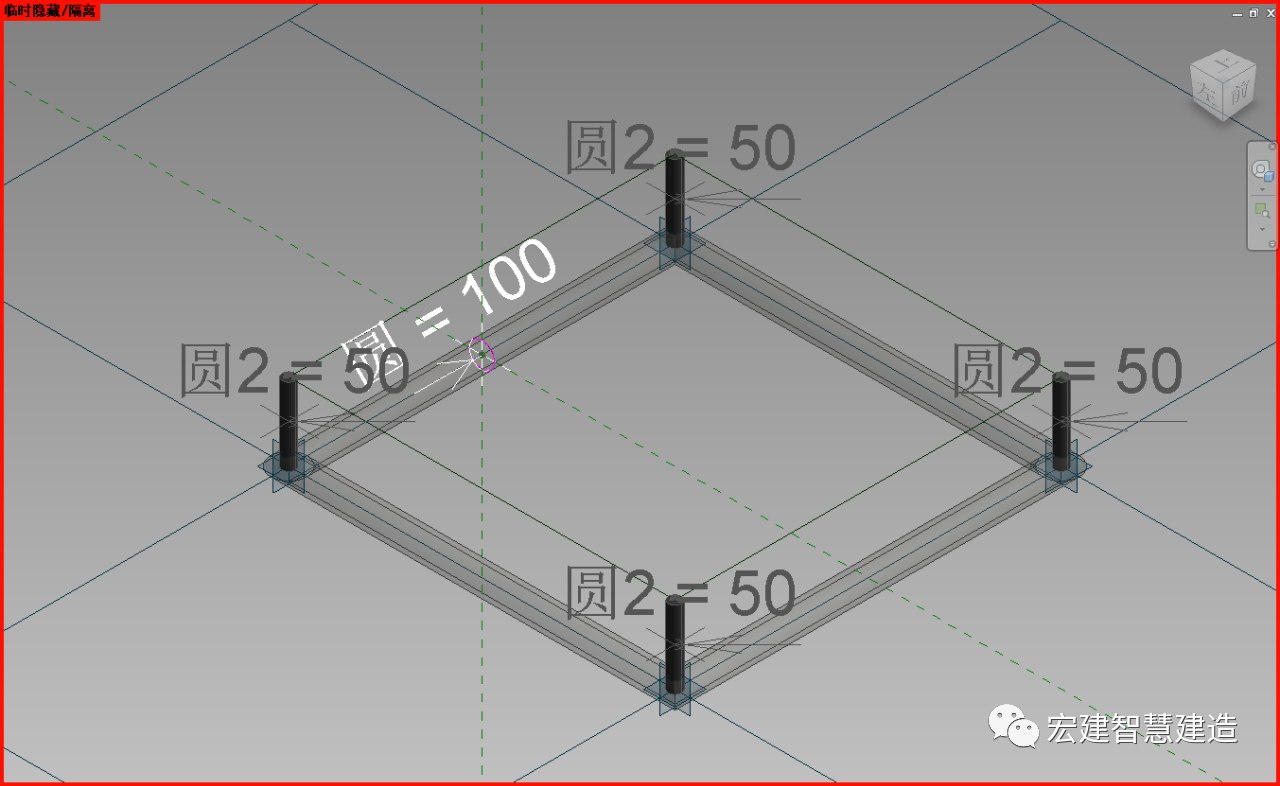

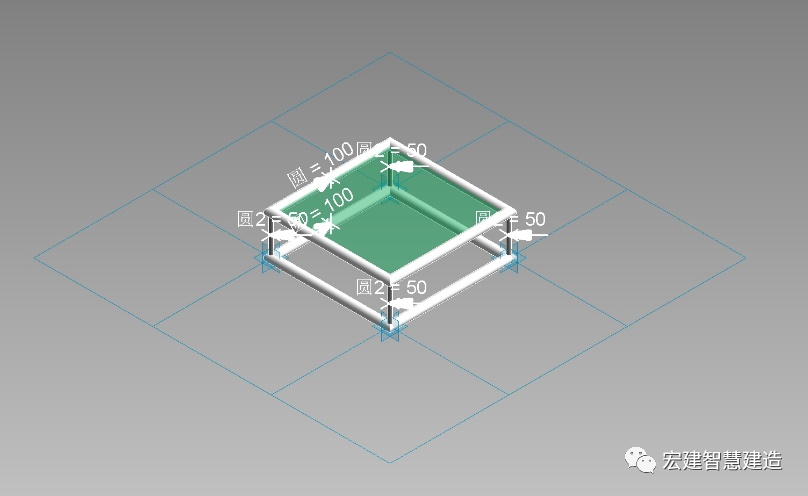

2．设置好所需要的偏移量，绘制所需形状给予尺寸标注参数。(绘制参照线，捕抓住参照点或者自适应点）

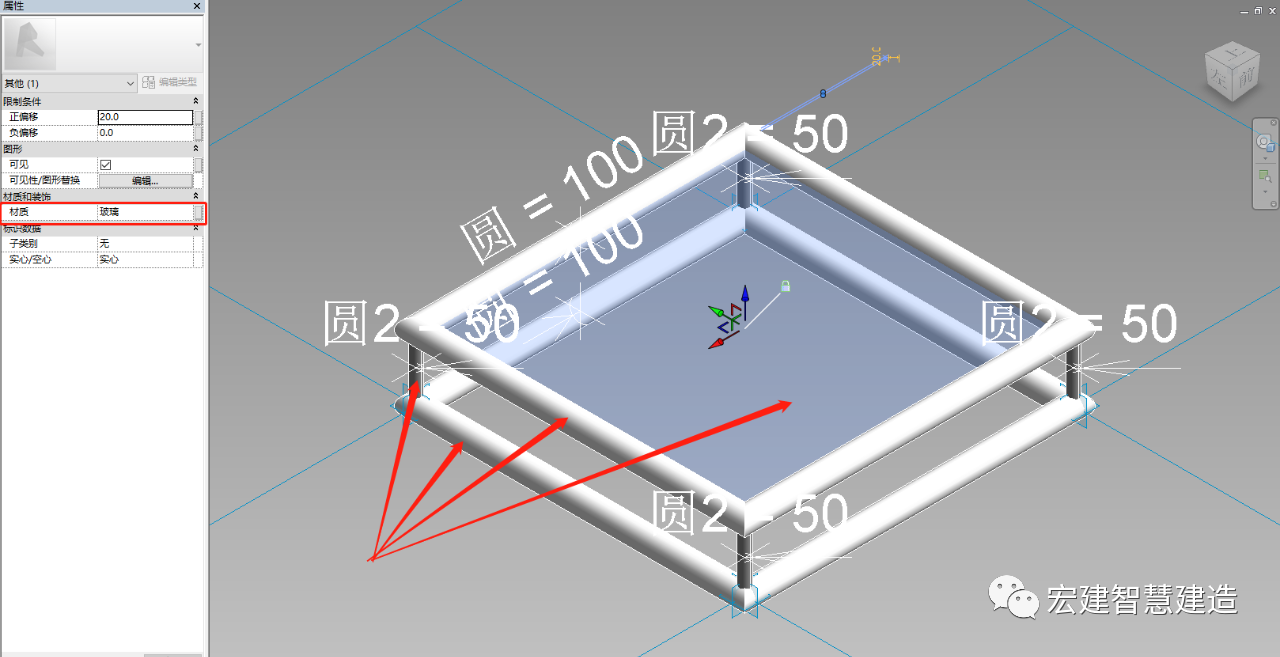

3.添加钢结构材质和表面材质。

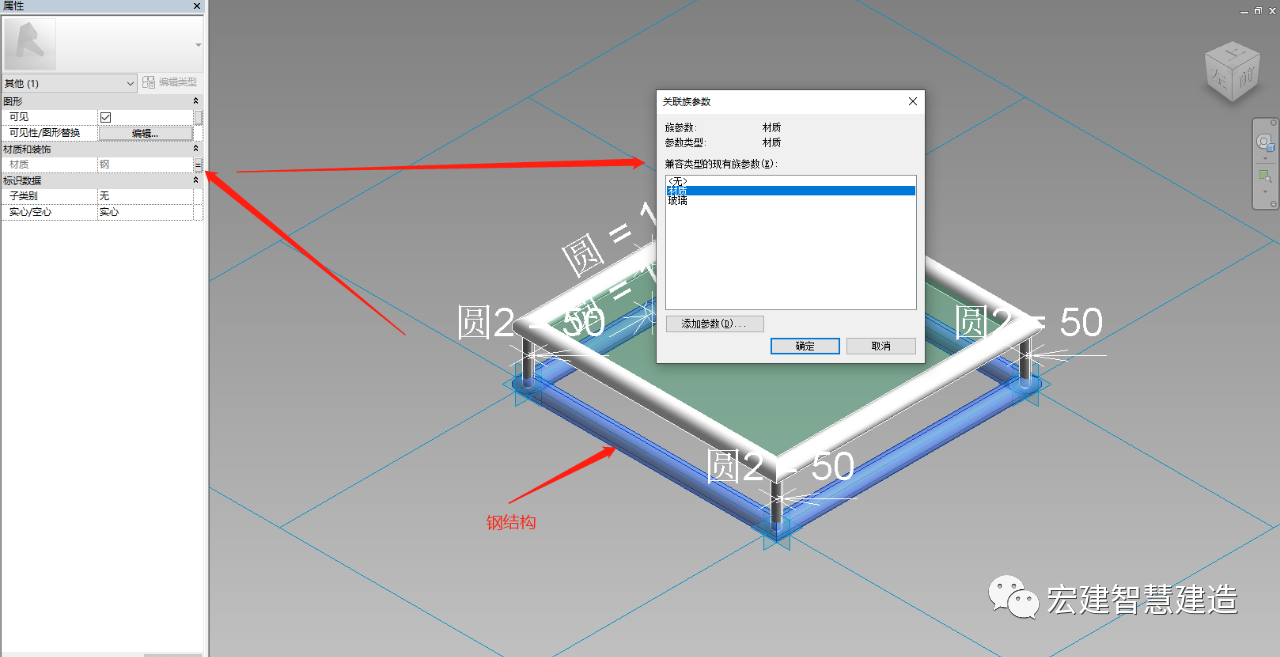

1：鼠标移动到钢结构图形边按Tab键选着图形

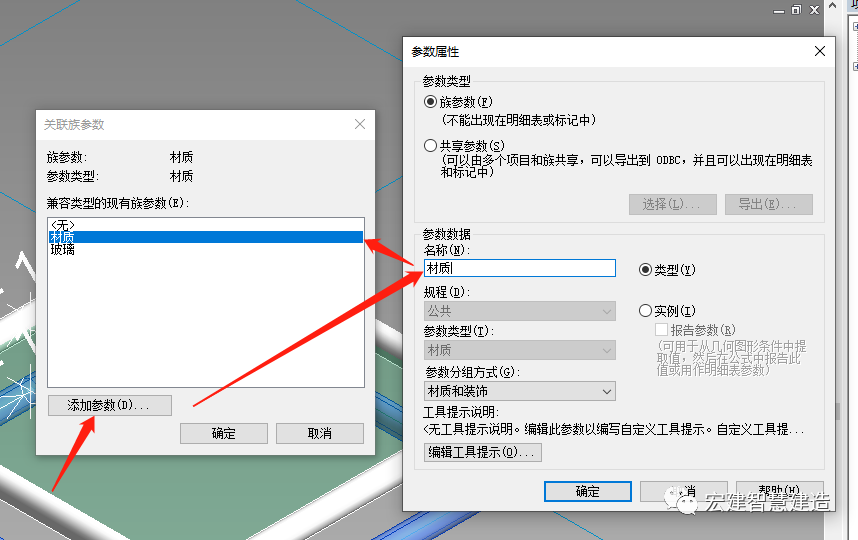

2：点击关联族参数添加参数。

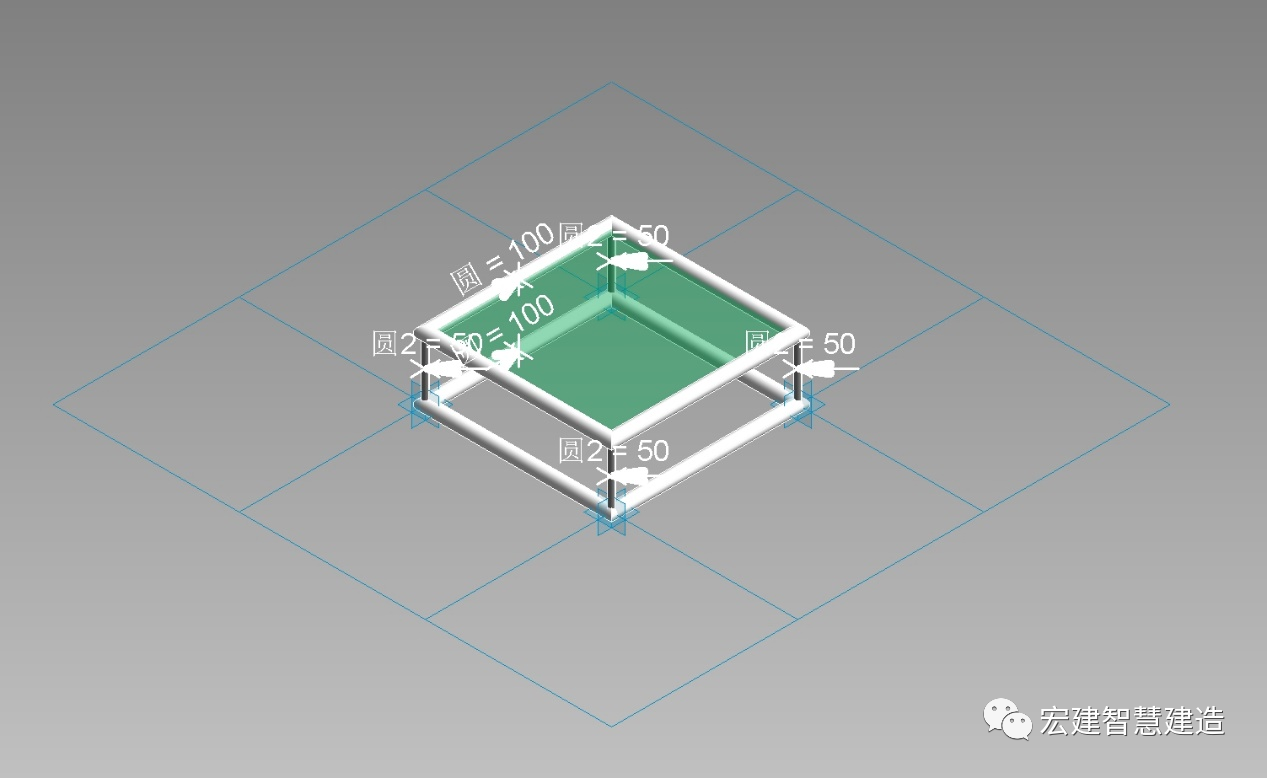

4，根据以上教程，形成嵌板模型

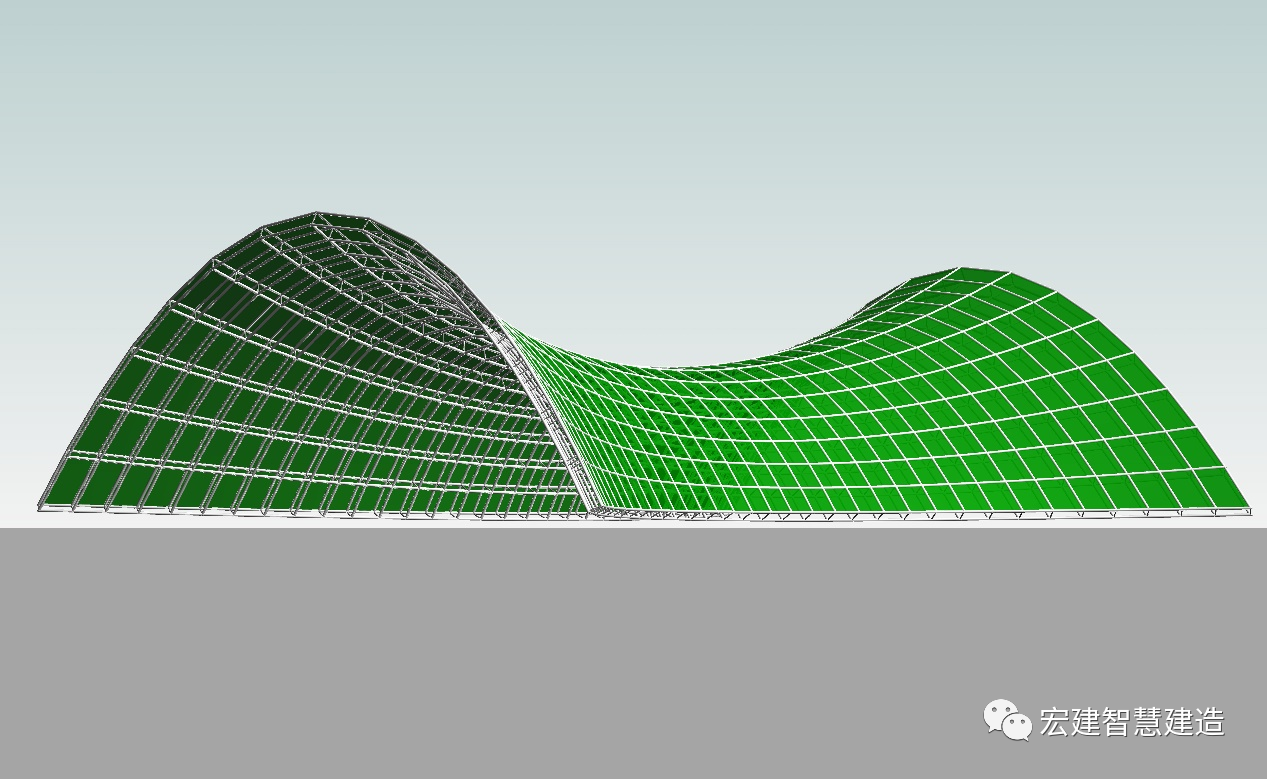

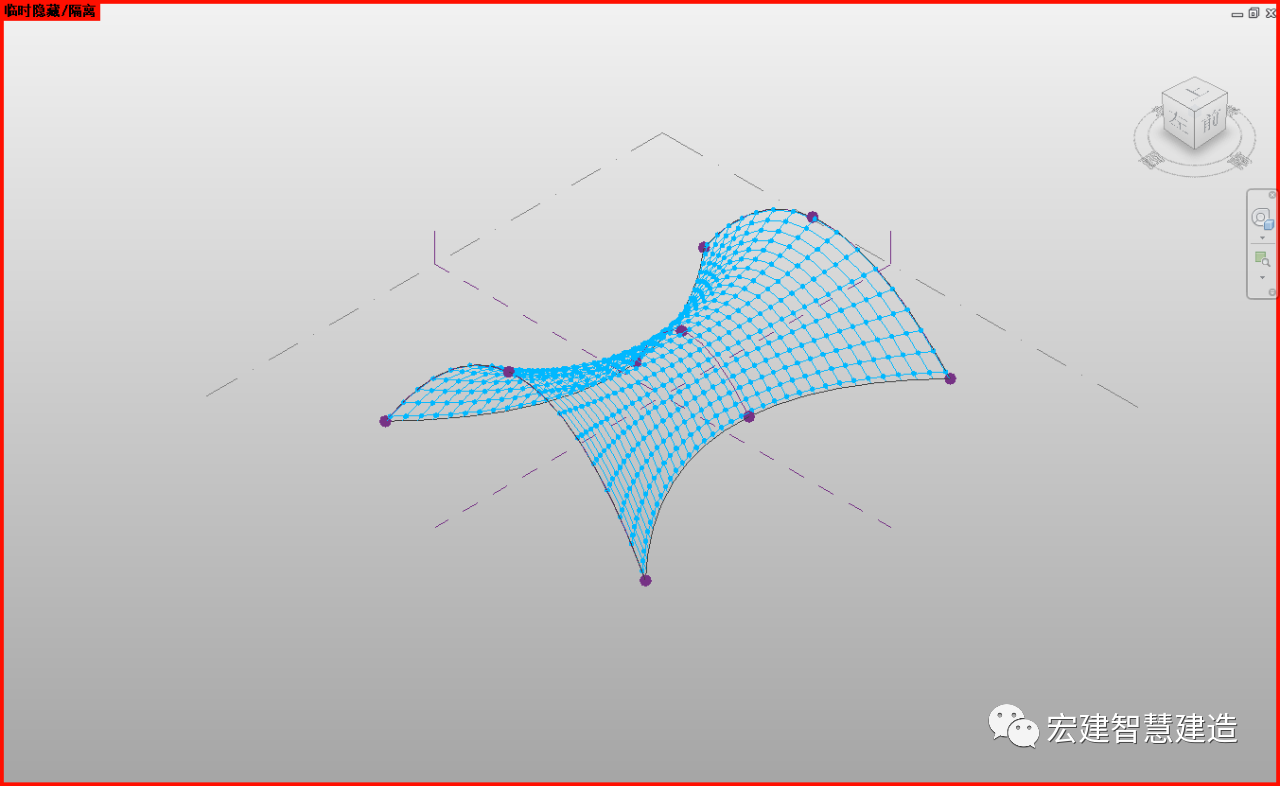

5，然后导入异形体量文件，完成异性幕墙嵌板
完成效果如上↑
