本文源自微信公众号：宏建智慧建造
当我们做一些模型时，客户要求除了常规的视图外，还要出一张某个节点的爆炸模型图，爆炸的程度为可分辨出单独的零件。
如何在Revit中实现这一目标呢？
01制作模型

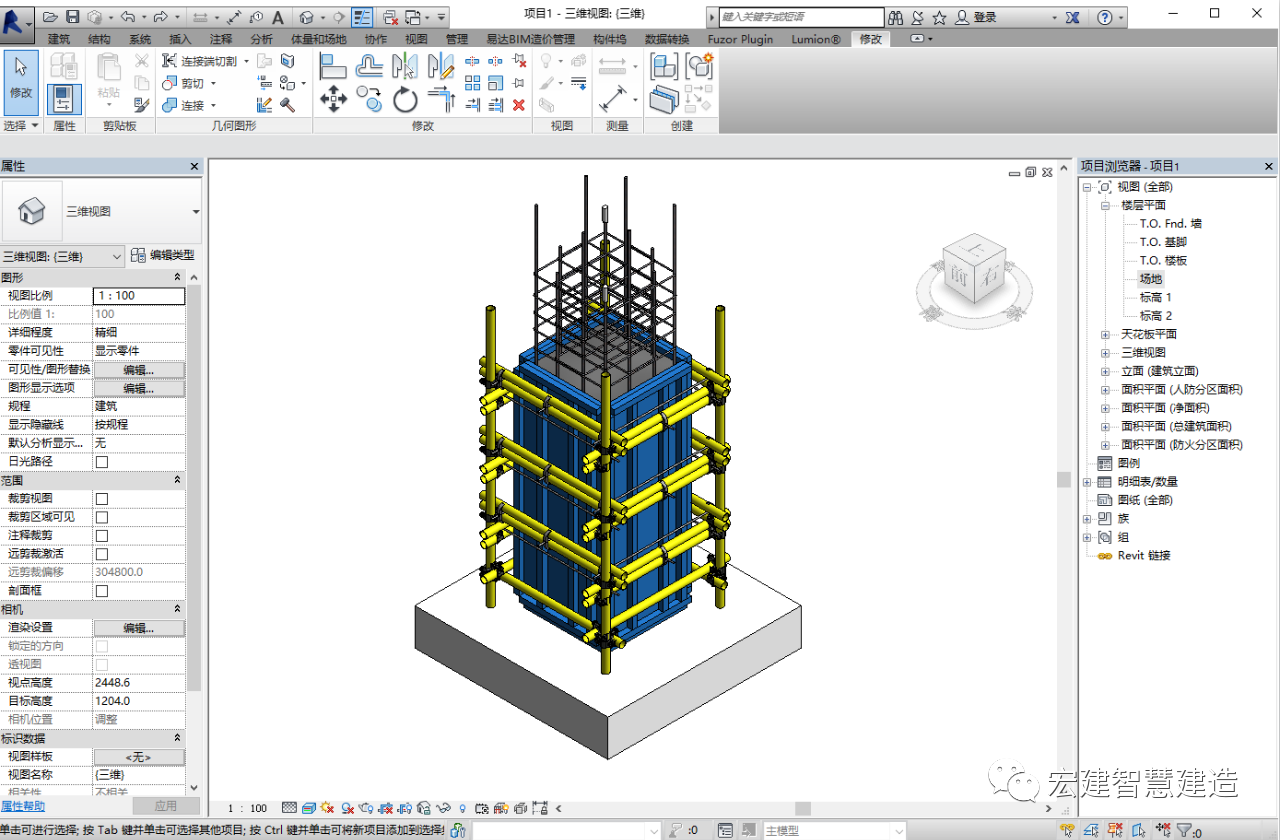

首先我们根据对方要求以及CAD图纸在Revit中把这个节点先做出来，下面小编将以框架柱工艺为例说明一下。
02置换图元

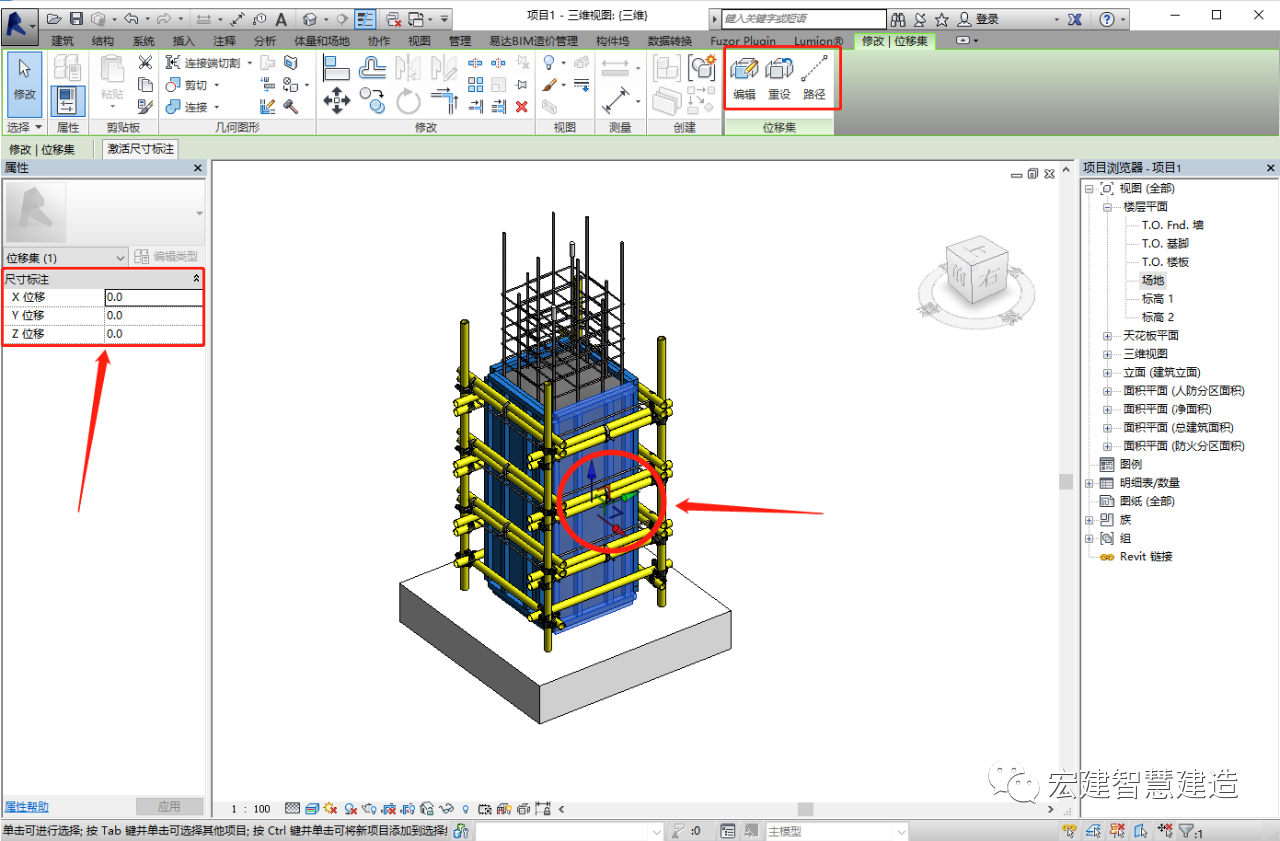

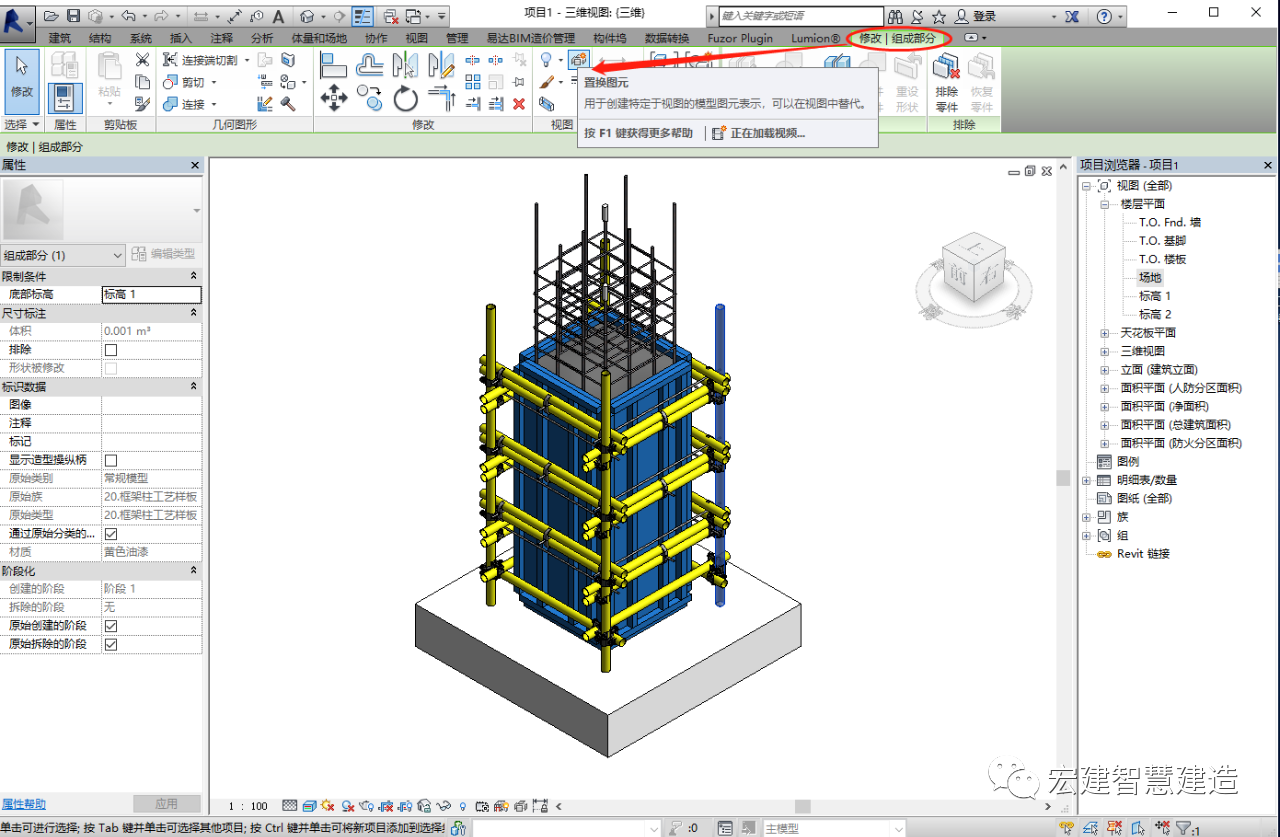

选择要炸开的构件，该构件如果是单独的则可以在菜单栏里修改选项卡下找到置换图元，点击它，这时在构件上会出现一个直角坐标系，可以根据需要来移动到合适的位置，也可以在左侧直接输入数值来控制移动，或者是给该构件添加先对应的移动路径。
03炸开模型

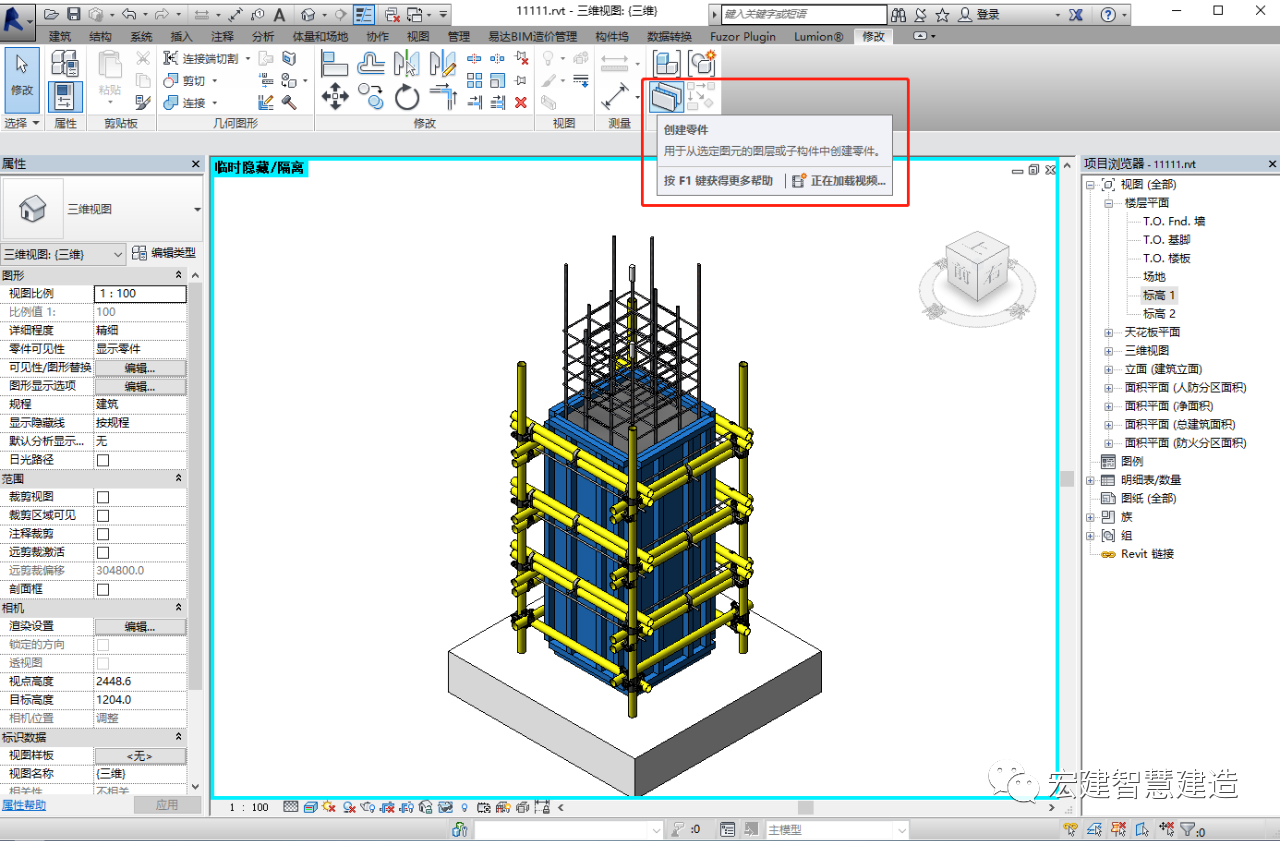

如果需要制作爆炸分析模型的构件是一个整体的族，则需要先把它创建成零件，相当于把模型解组，然后先选择单个零件再点击置换图元。把其他的构件重复操作，并移动开来，这样，一个爆炸分析模型就完成了，可以很直观的观察它的结构，位置关系等。
04渲染效果图

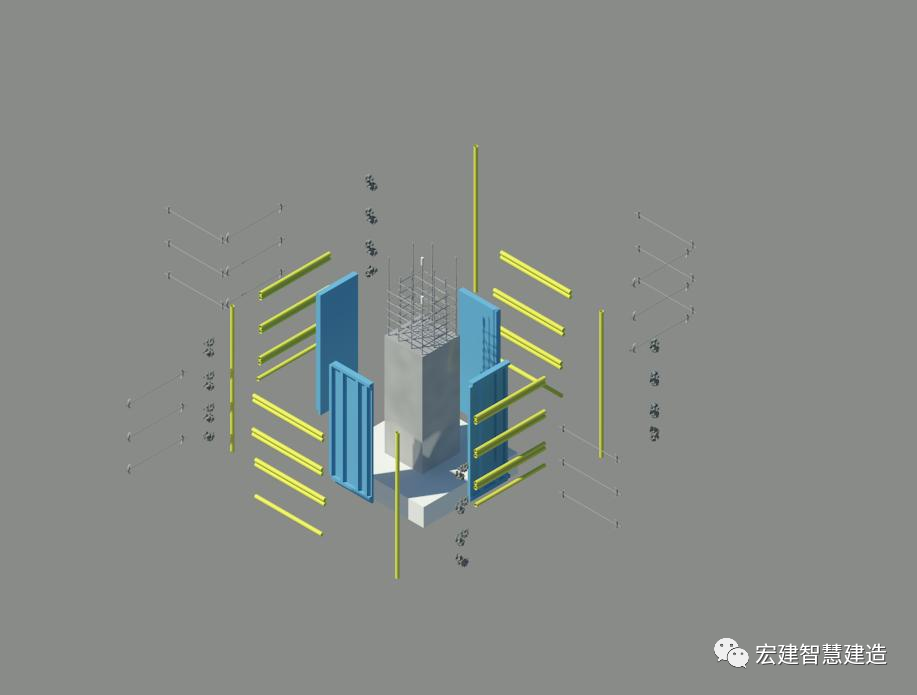

最后根据客户需求，调整所需的角度，渲染出爆炸模型图。
来源 | BIM咨询部（黄斌）
排版 | 工程信息化部
责编 | 石绵双
审核 | 曹恋沙
