本文源自微信公众号：Revit装饰
给大家分享一下如何用自适应族创建斜面的栏杆。

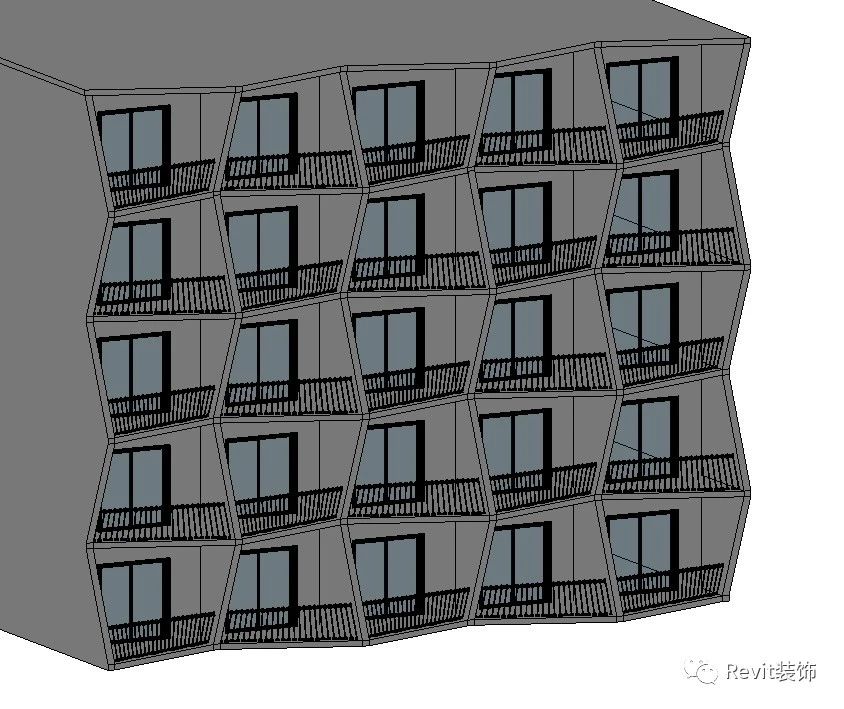

如下图所示中的栏杆该如何创建呢？接下来就让我来给大家分享一下技巧。
首先我们应该先建出来这个建筑的外立面，我想这并不难。只需要通过墙体的轮廓编辑就可以了，绘制好一对墙体，进行复制就可以了（。这些不是重点，我们今天主要是来教大家如何利用自适应族来建这种斜面的楼梯。
我们按两个步骤来做：

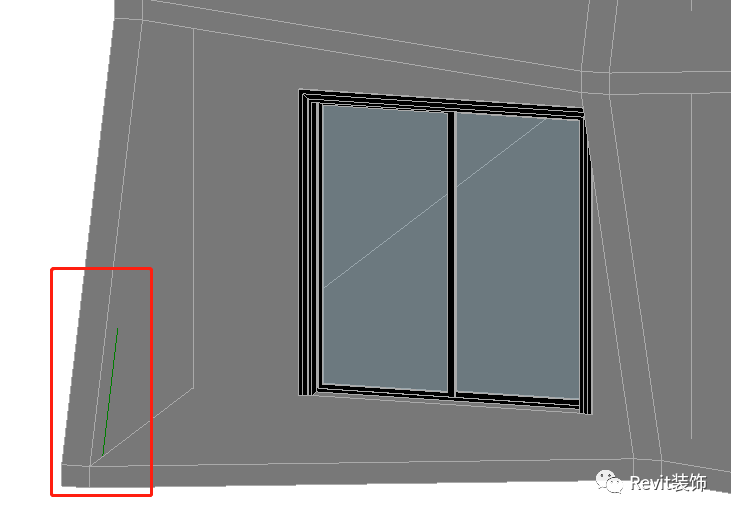

1.先在模型上创建出体量来。在两侧的墙体上画出两条模型线或者参照线，

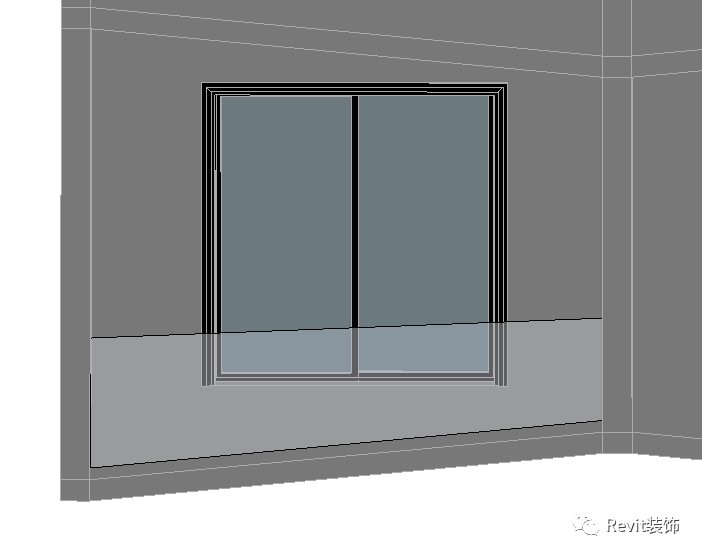

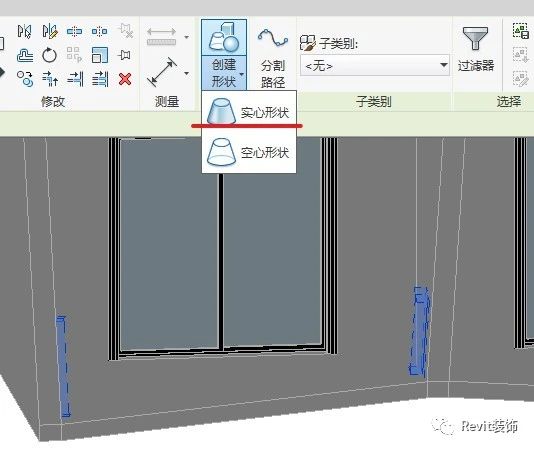

选择两条线，创建形状，实心形状。

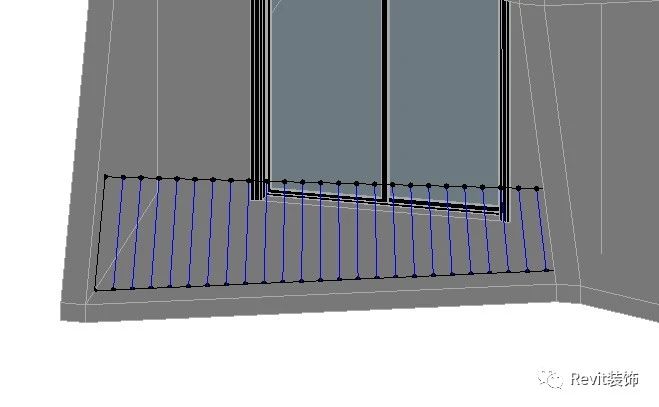

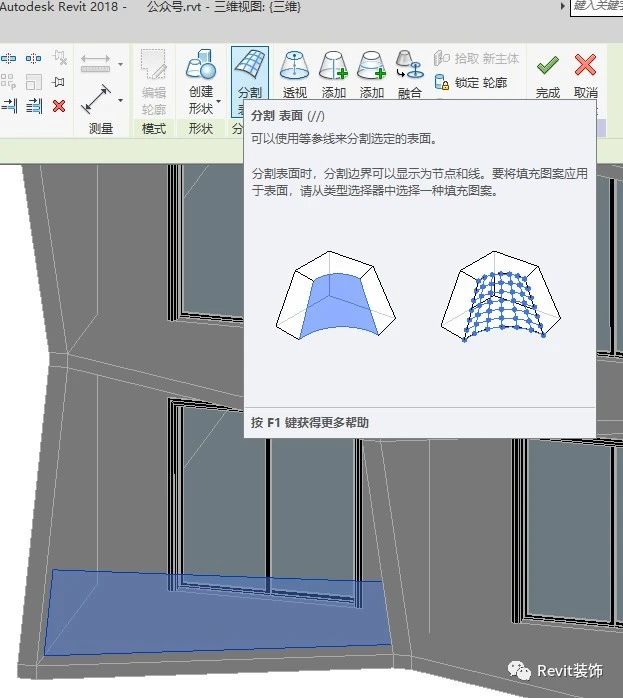

选择面，分割表面，只分割U网格，不分割V网格，然后在左边类型属性里调整U网格的编号，也就是数量。然后让其显示出顶点。
2.我们创建自适应族

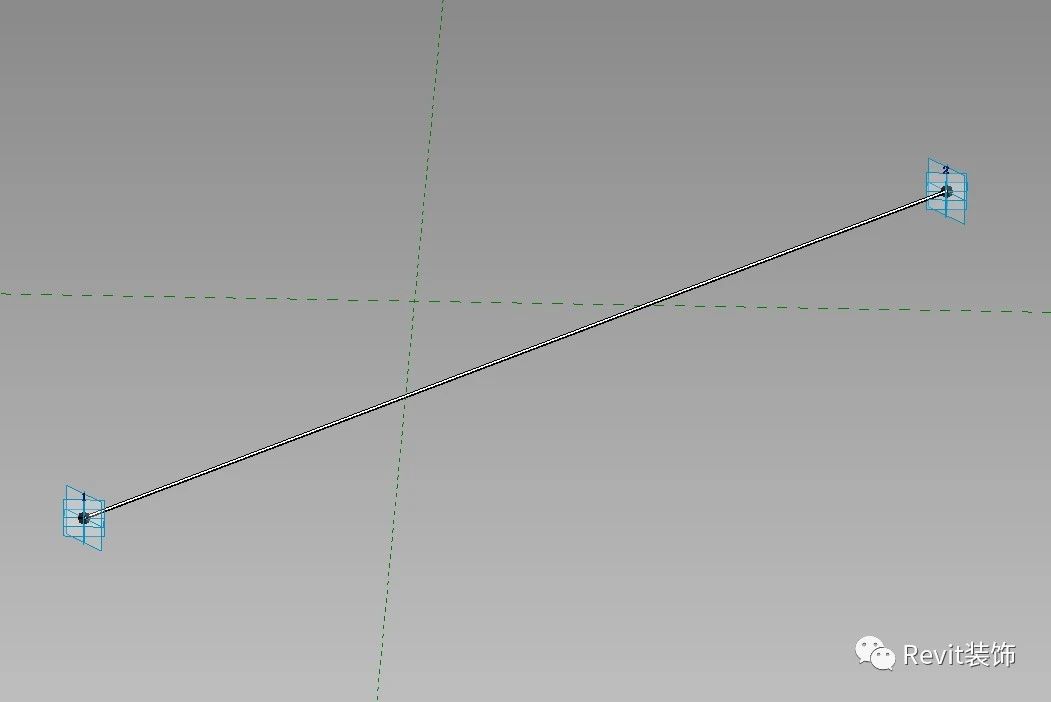

在自适应族中先创建两个点，使其都自适应；用线连接两点，在其线上画出半径为10mm的圆，生成圆柱的栏杆，载入到项目里，
拾取顶点，先拾取一个再拾取一个，先不要完成体量，我们可以在这个的基础上进行镜像，复制来把整个的栏杆全部得出。

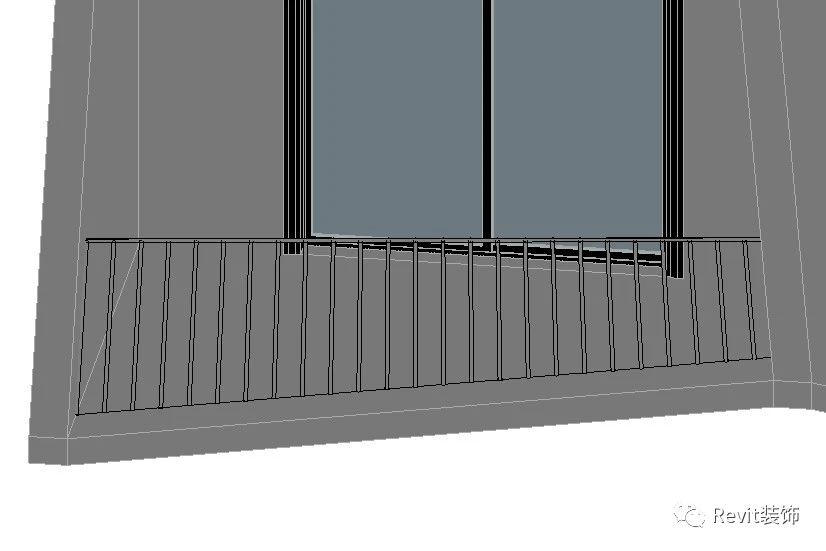

完成的效果
