本文源自微信公众号：施加咨社
Revit如何基于墙绘制屋顶？
基于墙所绘制的屋顶，屋顶的基准标高位于墙体的表面。
在修改例如墙体的位置时。
屋顶也会自适应做出修改，只需要1步即可创建出该类型的屋顶。

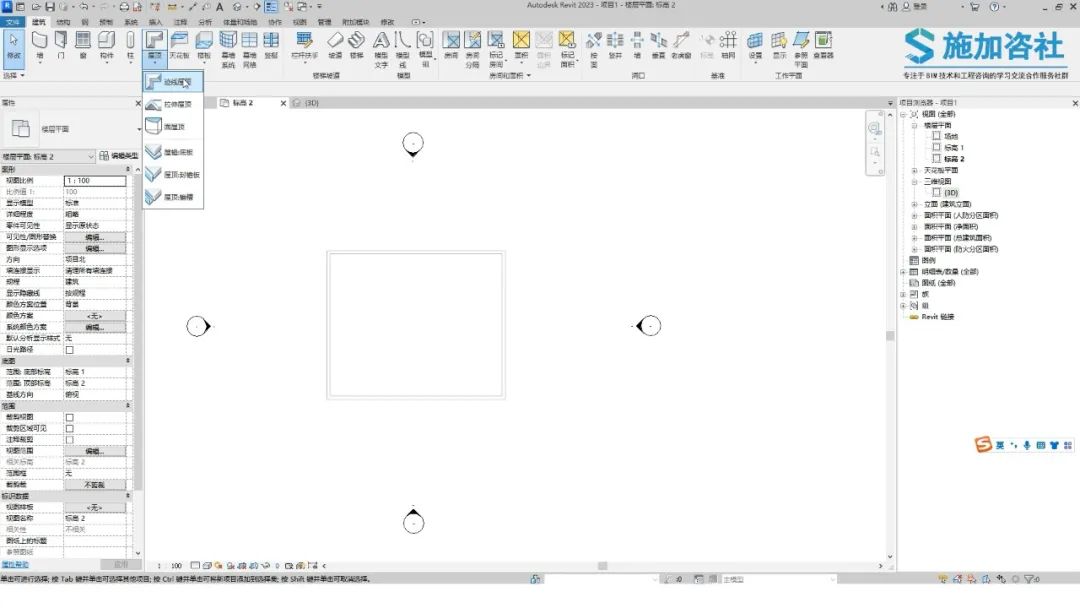

点击建筑选项卡中的屋顶按钮，选择迹线屋顶。

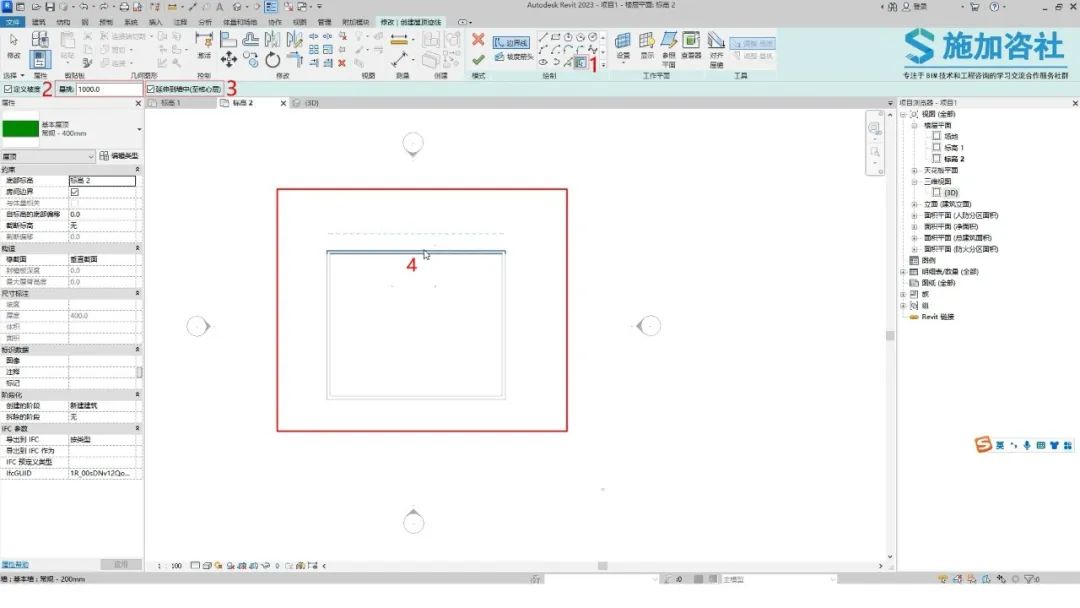

选择拾取墙工具，设定悬挑值为1000，勾选延伸到墙中（至核心层），悬挑距离将会从墙的核心层处开始算起。
然后点击四段墙的外边缘。

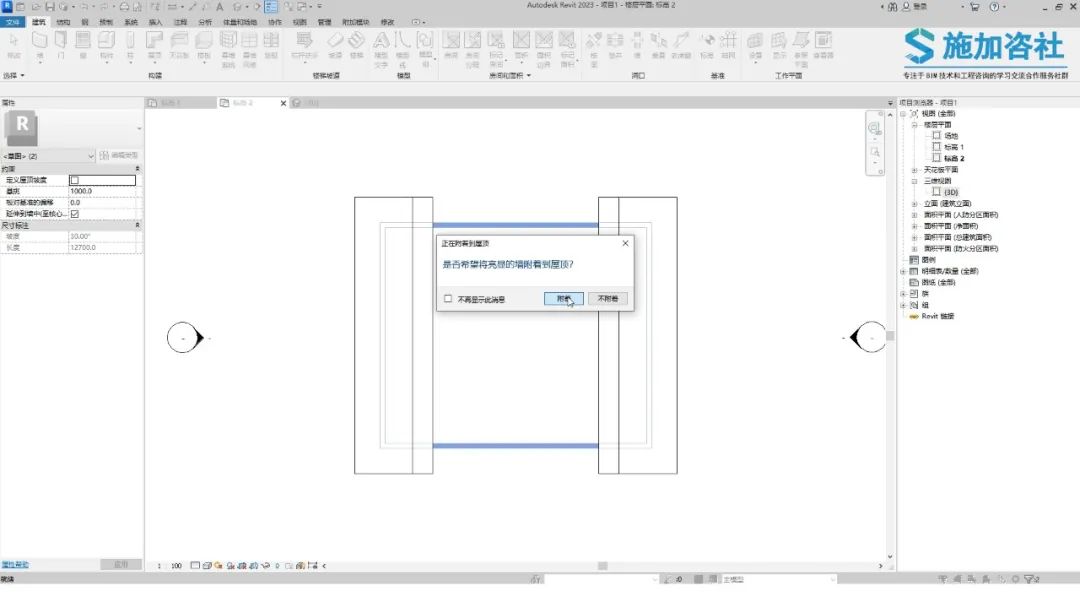

取消绘制，选中上下两边，取消定义坡度。
点击完成按钮，附着。

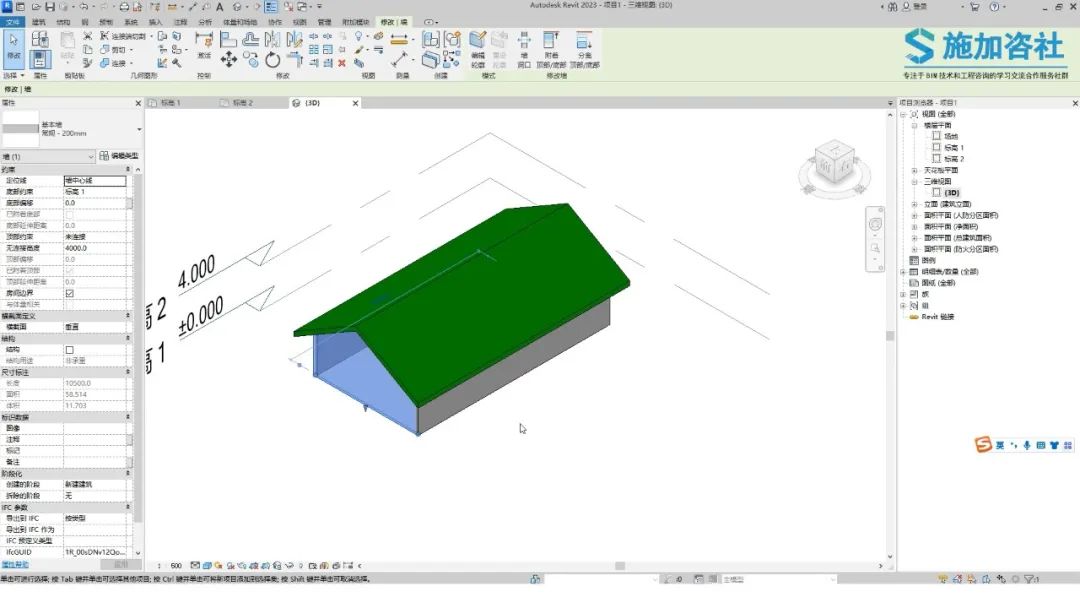

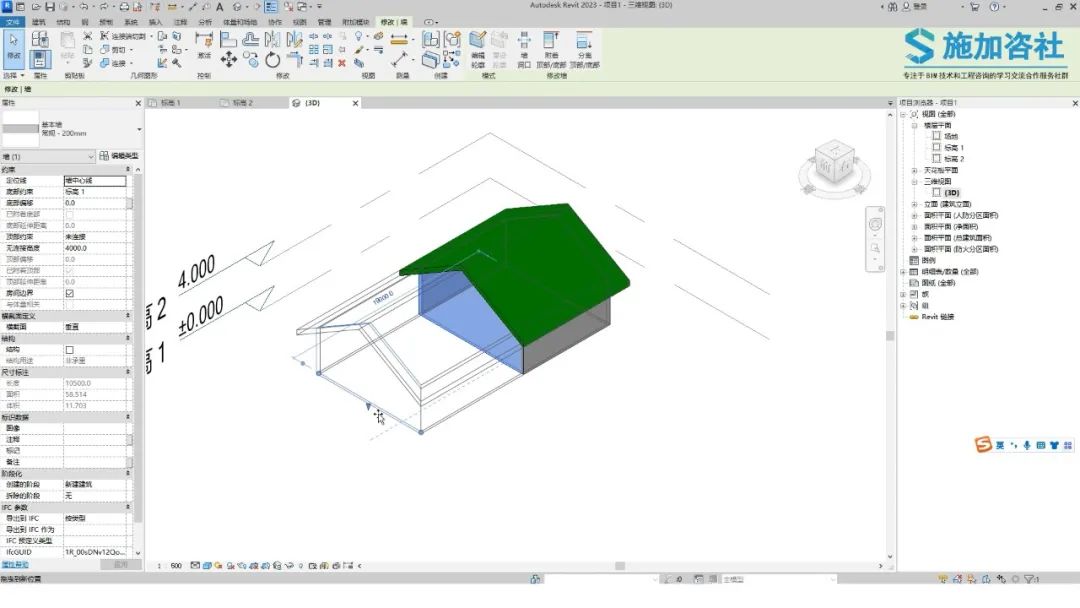

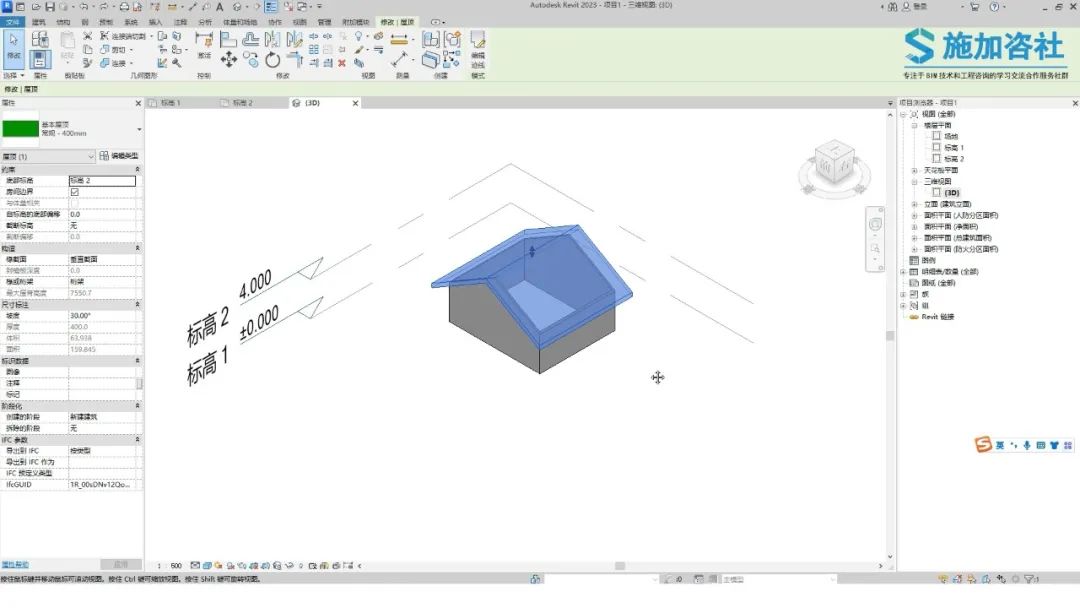

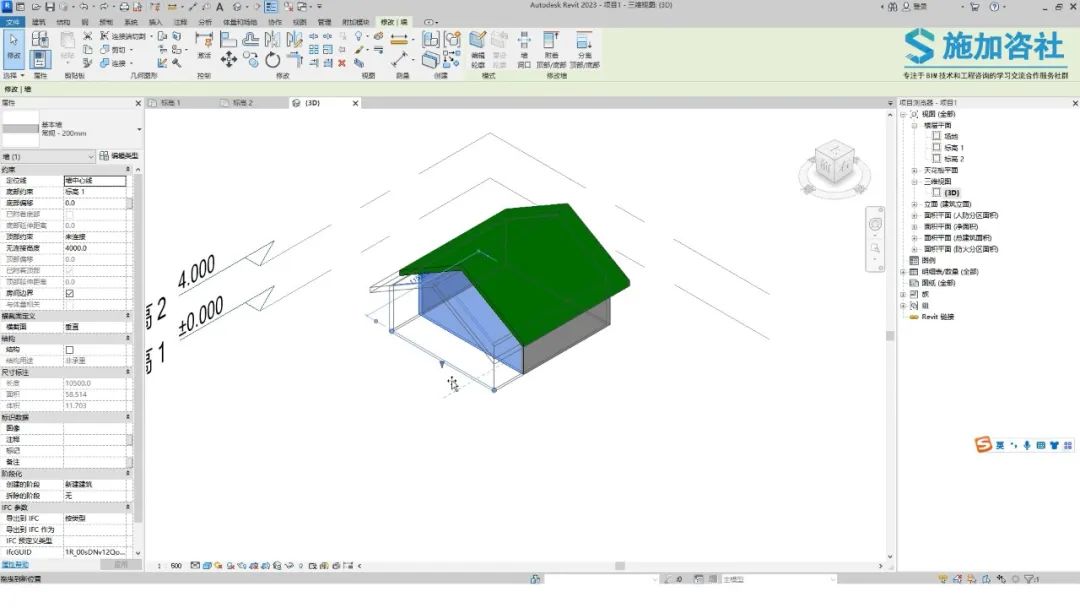

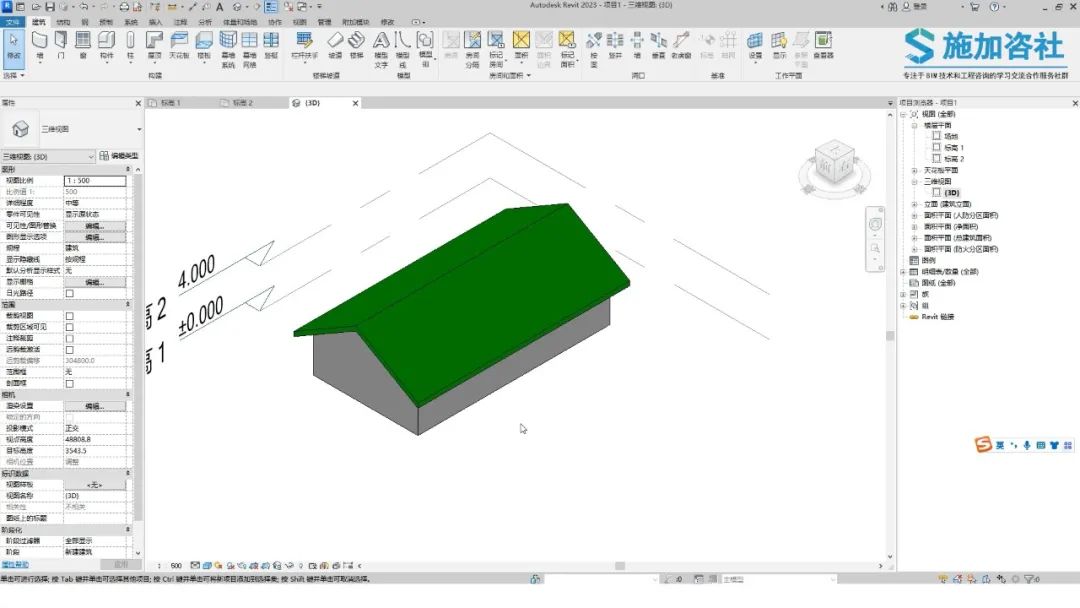

接下来我们切换到三维视图查看一下效果，选中任意一段墙体，移动一下它的位置。
屋顶也相应的产生了变化，完成。
用心想、用脑记、用功练。关注施加咨社，发现更多BIM应用技巧。
