在Revit软件中，样条曲线作为绘制工具之一，在很多时候是会使用到的。那么怎么在相同路径下利用放样曲线创建空心形状剪切实心形状？下面进行详细讲解。

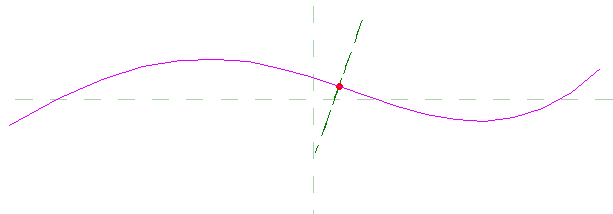

1、选择公制常规模型族样板新建族，点击放样命令，在绘制路径时，选择样条曲线进行绘制，绘制如图所示路径。
2、绘制完路径草图，在未点击完成编辑模式的情况下，选中路径，点击“修改”上下文选项卡下，“剪贴板”面板中的“fuzhi到剪贴板”命令，如图所示。
3、复制完成之后，点击“完成编辑模式”命令，接下来以圆形为例，绘制一个圆形轮廓，完成放样之后，创建形状如图所示。

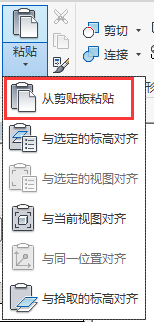

4、接下来选择空心放样命令，在绘制路径时，点击剪贴板中的“从剪贴板粘贴”命令，如图所示。

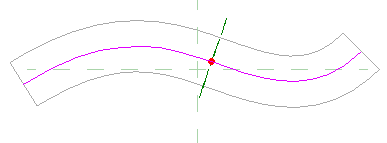

将原有路径粘贴至同一位置，如图所示。

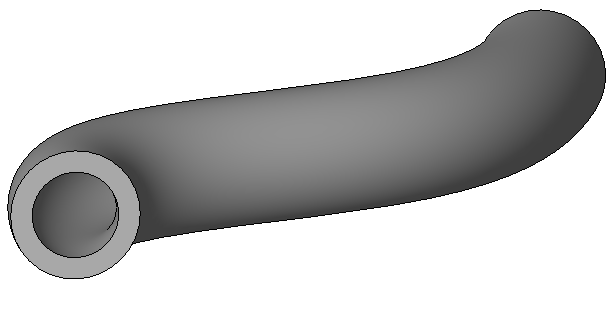

5、接下来，在绘制轮廓时，绘制比原来小的圆形，点击完成放样编辑，形状如图所示。
意义：在创建族的过程中，会遇到路径或者草图不方便fuzhi的情况，通过学习上述文章，可以了解到，在绘制草图过程中，合理利用剪贴板fuzhi命令，将路径fuzhi下来，方便后期使用到。掌握这个技巧，可以很方便的创建出具有相同路径或者草图的模型。
