通过在两个结构图元之间绘制线来创建支撑。 例如，支撑可出现于结构柱和结构梁之间。
可在平面视图或框架立面视图中添加支撑。
在框架立面视图中添加支撑的步骤
打开框架立面视图。
若有必要，从 Revit 程序组的“Library”文件夹下的“结构”>“框架”文件夹中载入附加支撑。
单击“结构”选项卡 ，“结构”面板 ，“支撑”。
从“属性”选项板上的“类型选择器”下拉列表中，选择适当的支撑。
要在将支撑添加到模型之前编辑支撑的属性，请单击“特性”选项板。
在绘图区域中，高亮显示要从中开始支撑的捕捉点，例如在结构柱上。 单击以放置起点。

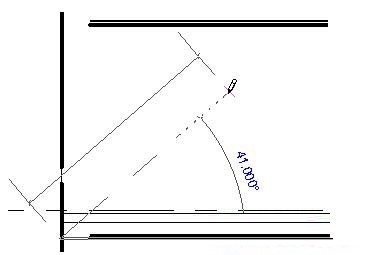

捕捉以开始创建支撑
按对角线方向移动指针以绘制支撑，并将光标靠近另一结构图元以捕捉到它。 单击以放置终点。

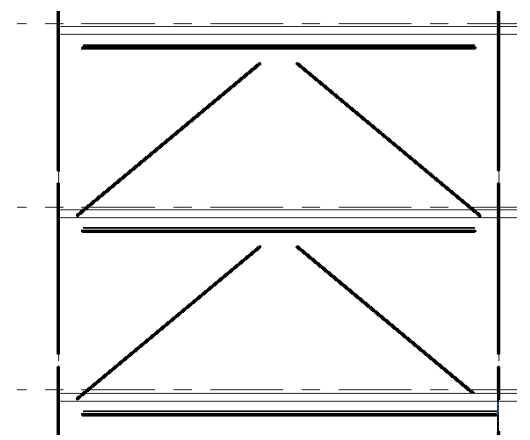

框架立面视图中的示例支撑
在平面视图中添加支撑的相关操作如下。
打开平面视图。
单击“结构”选项卡 ，“结构”面板 ，“支撑”。
在选项栏上，指定“起点标高”和偏移距离以及“终点标高”和偏移距离。
在项目中单击支撑的起点和终点。
各位小伙伴们，看完上面的精彩内容，都清楚Revit添加结构支撑的操作流程了吧！
