Revit技巧 | Revit2020如何在平面和三维视图放置垂直结构柱?需要哪些步骤?

发布于:2024-09-30 10:43:25

BIM中文网

更多

在此输入任务的上下文(可选)。

  1. 在功能区上,单击 (结构柱)。

    • 在哪里?

    • “结构”选项卡“结构”面板(柱)

    • “建筑”选项卡“构建”面板“柱”下拉列表(结构柱)

  2. 从“属性”选项板上的“类型选择器”下拉列表中,选择一种柱类型。

  3. 在选项栏上指定下列内容:

    • 放置后旋转。 选择此选项可以在放置柱后立即将其旋转。

    • 标高。 (仅限三维视图)为柱的底部选择标高。 在平面视图中,该视图的标高即为柱的底部标高。

    • 深度。 此设置从柱的底部向下绘制。 要从柱的底部向上绘制,请选择“高度”。

    • 标高/未连接。 选择柱的顶部标高;或者选择“未连接”,然后指定柱的高度。

  4. 单击以放置柱。

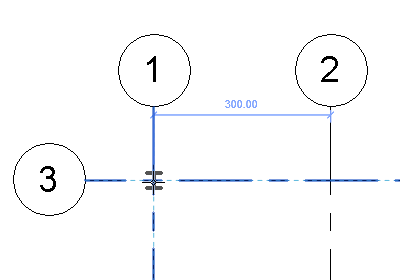

    柱捕捉到现有几何图形。 柱放置在轴网交点时,两组网格线将亮显。



    放置柱时,使用空格键更改柱的方向。 每次按空格键时,柱将发生旋转,以便与选定位置的相交轴网对齐。 在不存在任何轴网的情况下,按空格键时会使柱旋转 90 度。

本文版权归腿腿教学网及原创作者所有,未经授权,谢绝转载。
