Revit技巧 | Revit如何可快速查找大梁?需要哪些操作?

发布于:2024-10-26 04:50:01

BIM中文网

更多

常规项目中,需要查找高支模区域大部分采用的方式是大梁查找,对照CAD图纸进行单个查找,工作量较大且繁琐。那么下面来讲解如何利用过滤器快速的查找大梁。

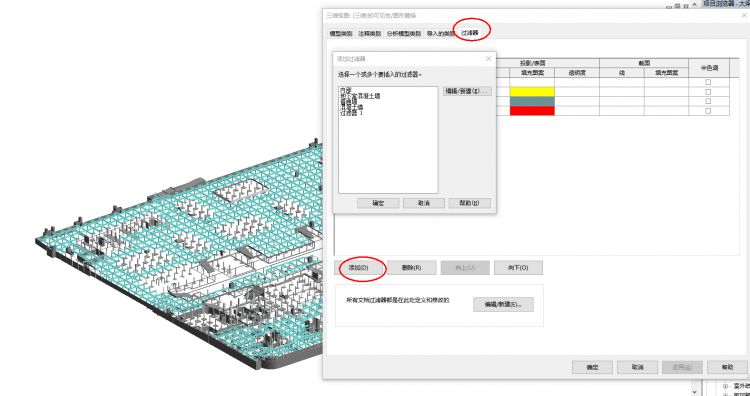

1、打开“可见性/图形替换”设置界面,切换至“过滤器”选项卡点击“添加”,如图所示。

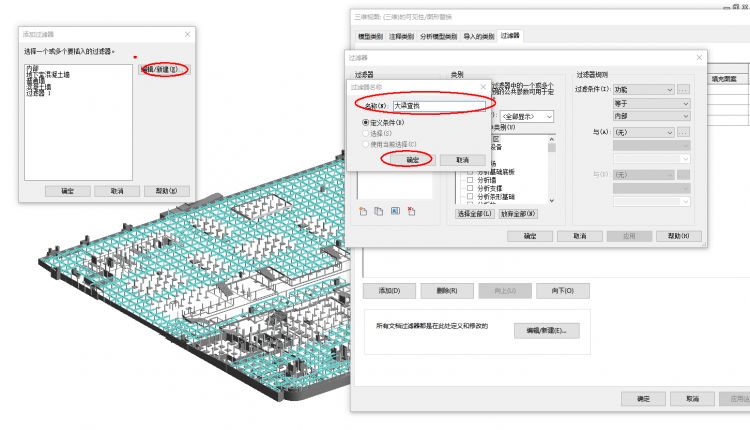

2、点击“添加过滤器”对话框中的“编辑”,修改名称后点击“确定”,此处名称以“大梁查找”为例,如图所示。

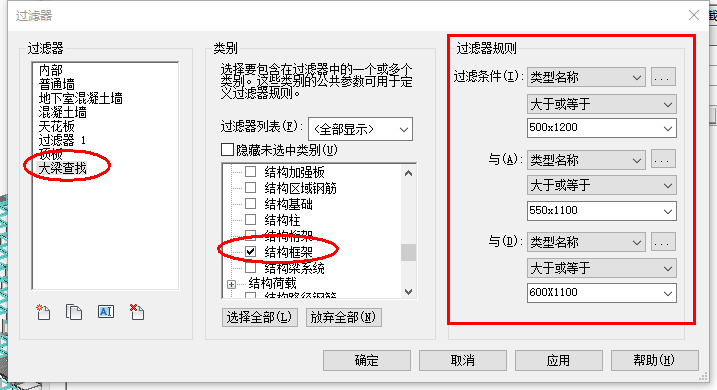

3、选中“大梁查找”,在类别中勾选“结构框架”,并在过滤器规则中修改所需的过滤条件,如图所示。

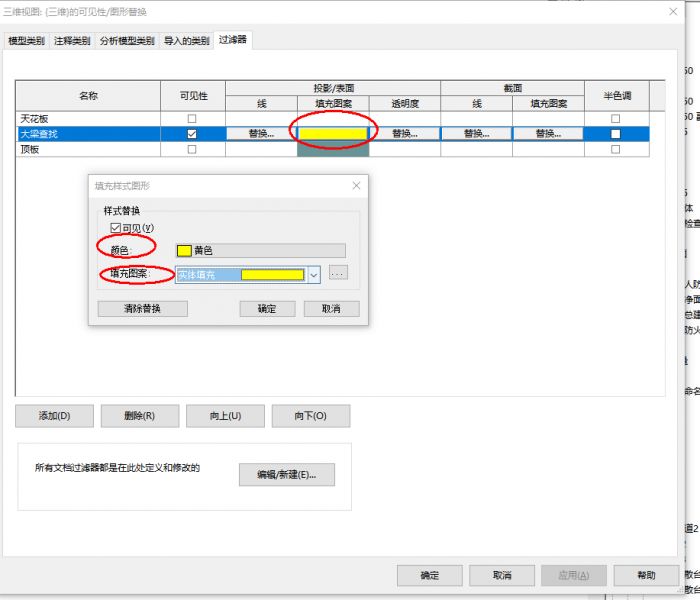

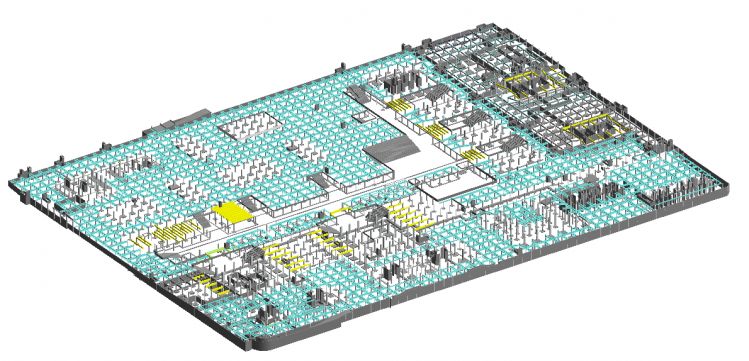

4、将“投影/表面”中的颜色自定义修改,填充图案改为实体填充,完后效果如图所示。
