1、编辑楼板类型
选择“结构”选项卡下的“楼板?结构”→选择楼板类型为“有梁板-现浇混凝土C30-120厚”→点击“编辑类型”→根据实际楼板尺寸（详见一（三）层顶板配筋图），然后复制出相应的楼板类型→编辑结构，更改楼板材质、楼板厚度。
2、绘制楼板
编辑好楼板类型后，在一（三）层顶梁配筋图的基础上绘制楼板，楼板尺寸见一（三）层顶板配筋图。

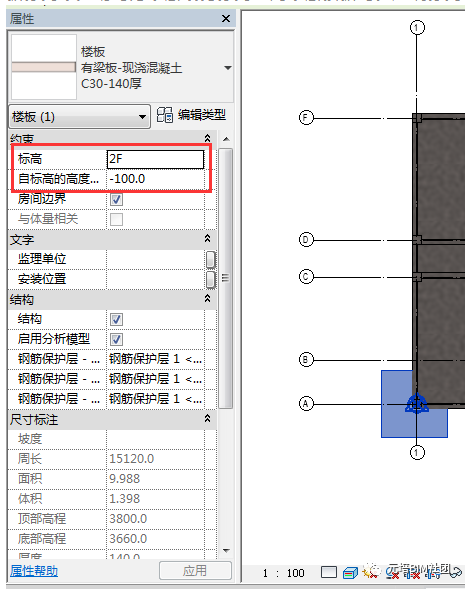

由图可知，图中未标明的楼板厚度为120mm，厚度不同的板在板中有标注“h=”，楼板标高未注明均为本层结构标高，则本层楼板均在建筑标高下沉降100mm。
可用两种方法绘制楼板：

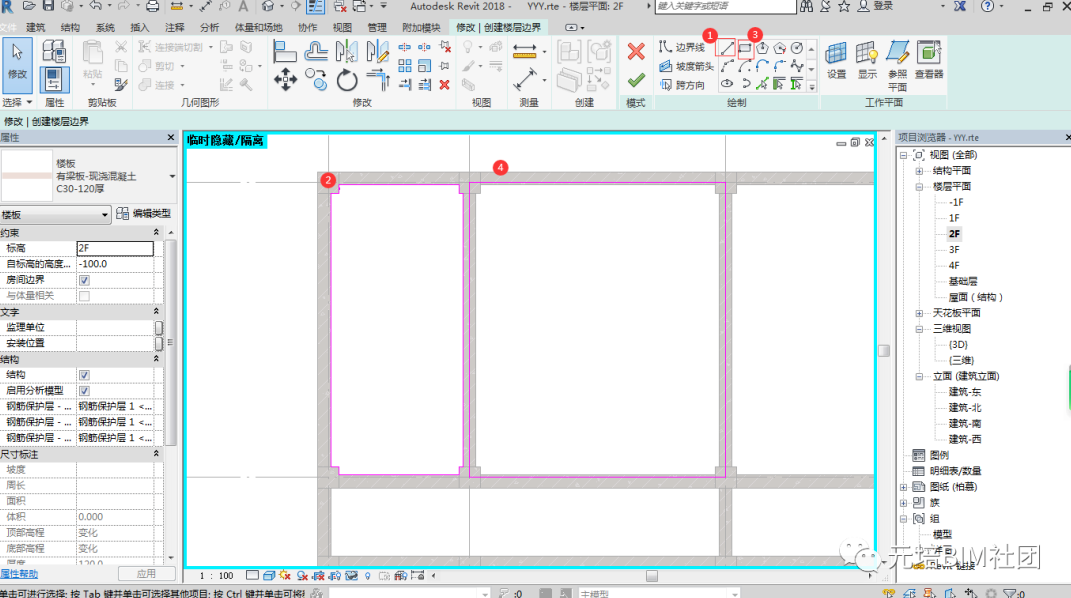

1、沿着楼板的边界线用“线命令”绘制，描绘出楼板的形状（柱梁不在框选范围内），然后完成以后打勾。①→②

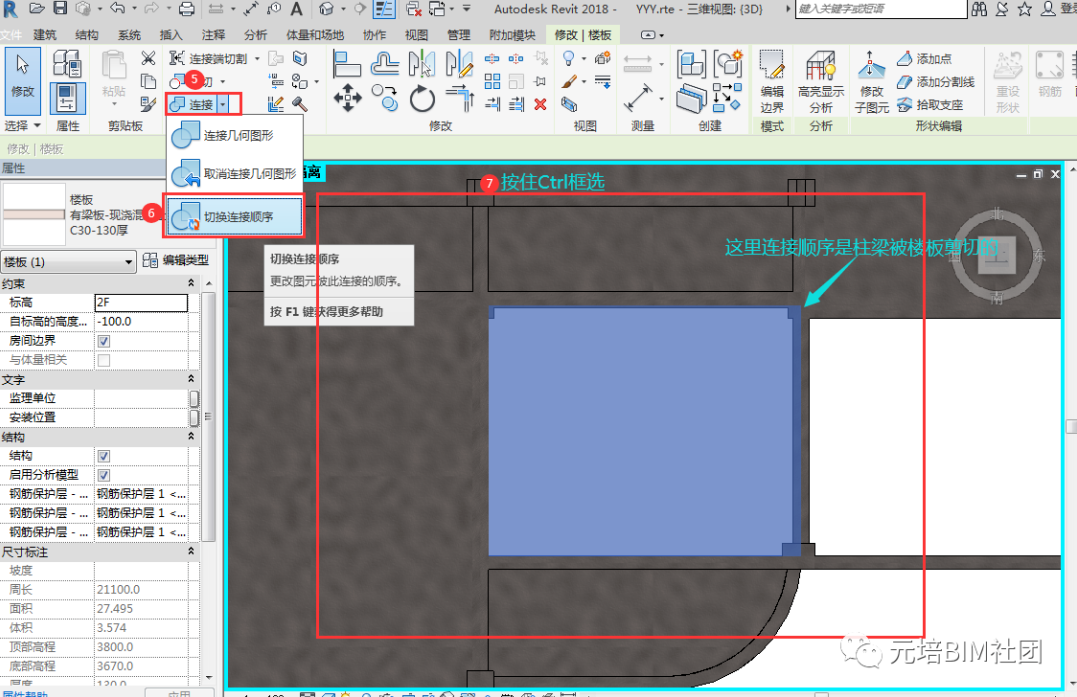

2、使用“矩形命令”绘制，直接绘制出楼板的形状（柱梁在框选范围内），打勾。完成以后选择“连接”→切换连接顺序→选择楼板→按住Ctrl→选择区域
这样，楼板就会被柱梁剪切。③→④→⑤→⑥→⑦
3、绘制三层楼板
楼板全部画完后，选中全部楼板→点击“复制到剪切板”选项卡→再选择“从剪切板粘贴”→选择“与选定的标高对齐”→选中“3F”,点击确定，如下图所示
核对梁的偏移是否正确，绘制完成，如下图所示。
