Revit技巧 | revit中斜标头如何创建?在Revit中该如何创建斜标头族?

发布于:2024-09-30 10:28:54

BIM中文网

更多

    步骤图文详解:

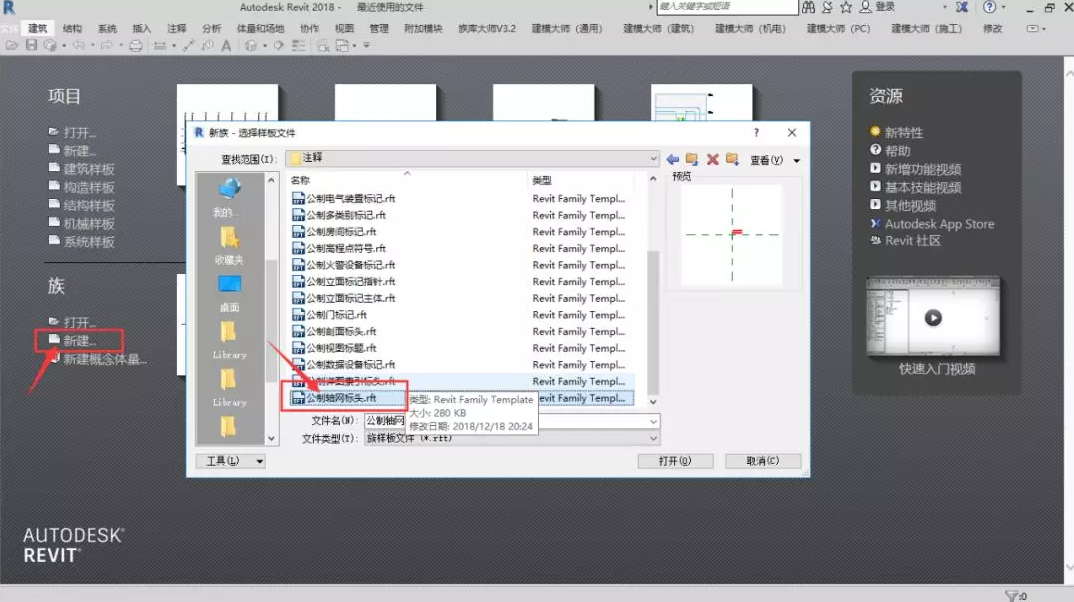

    1、点击新建族,选择公制轴网标头。

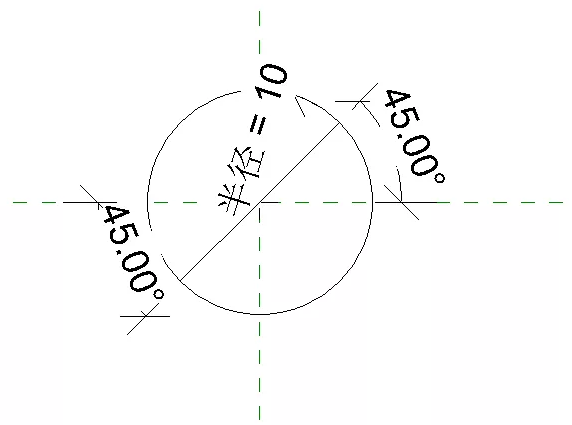

    2、将原有的英文与模型线删除,再用模型线创建一个圆,打开中心标记并将其锁定在参照平面中心。创建一个参数“半径”控制圆的大小。





    3、绘制斜线,与参照平面成45°添加标注并锁定。同样在另一端绘制相同的斜线。

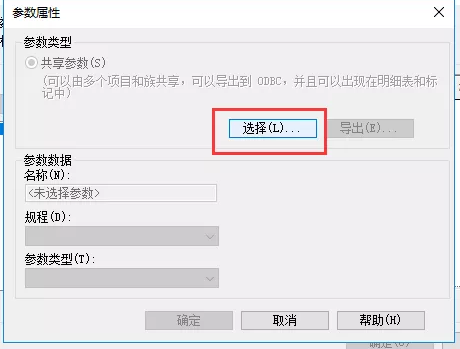

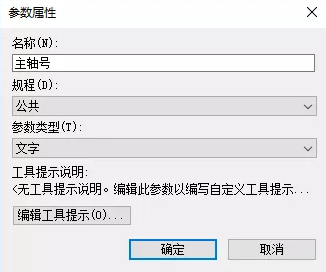

    4、创建两个标签,然后分别新建两个共享参数“主轴号”“副轴号”,添加完成之后,在编辑类型里面将背景改为透明。










    5、将创建好的斜标头族保存。然后新建一个项目,将新创建的斜标头族载入到项目中。



    6、创建一条轴线,然后点击编辑类型,将符号改为斜标头族。


    7、在项目参数里再创建“主轴号”“副轴号”两个共享参数。这样斜标头族就算创建完毕了。
