今天我们就来学习一下用Revit布置柱钢筋。

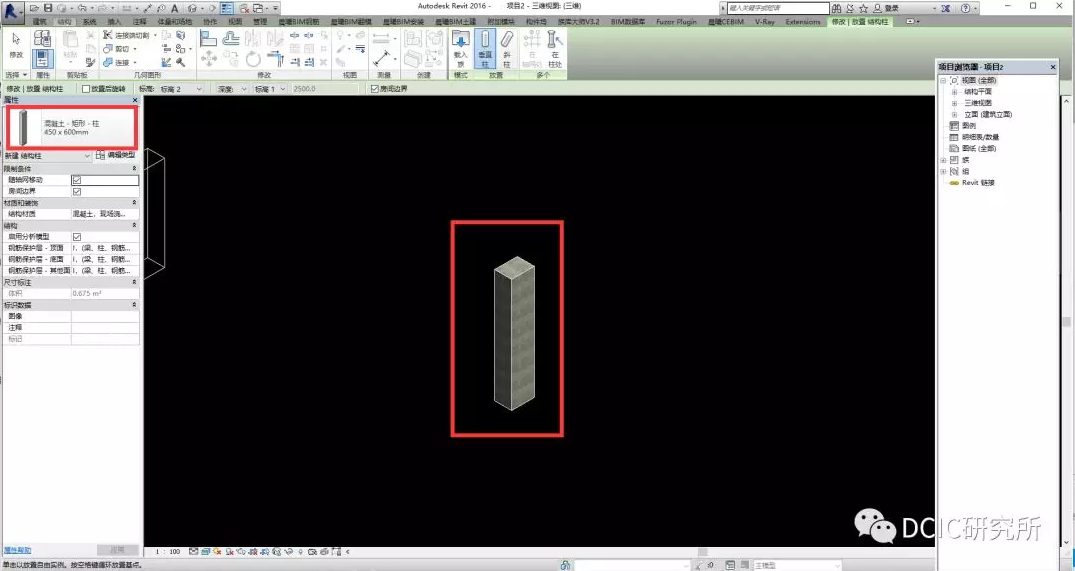

1.首先打开Revit选择结构样板，在结构样板下选择“柱”选项卡，新建一个混凝土矩形柱。

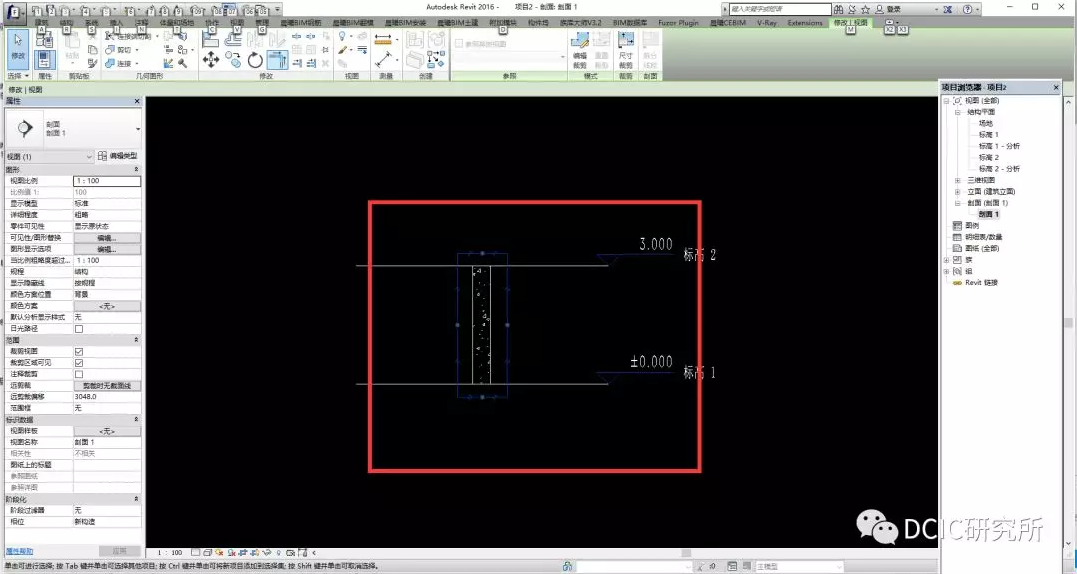

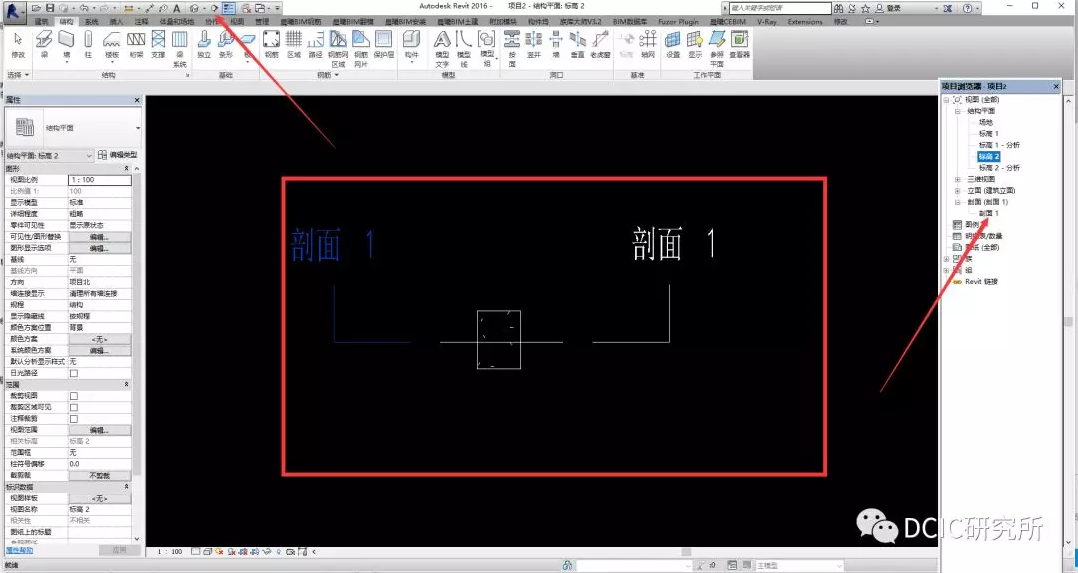

2.在布置钢筋的时候我们需要找到一个剖面，所以我们在平面中给矩形柱创建一个剖面，点击剖面打开就可以开始进行钢筋的布置了。

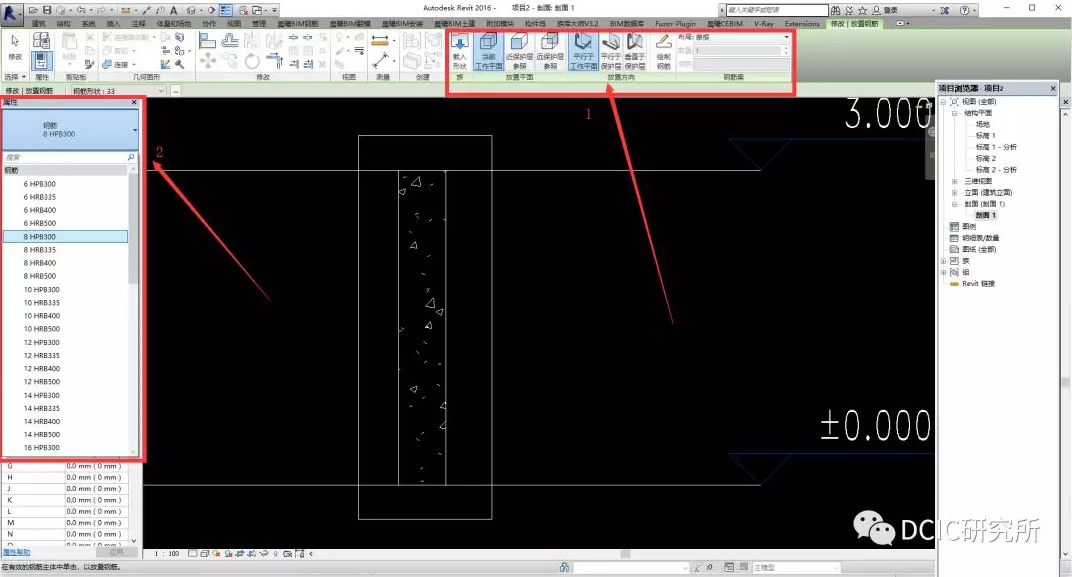

3.这个时候在结构选项卡下面选择“钢筋“，此时选弹出一个布置钢筋的选项卡如图所示。
（1）在选项卡中你可以选择钢筋的布置方式，分别有“平行于工作平面”“平行于保护层”“垂直于保护层”在布置柱箍筋我们选择第三种“垂直于保护层”，还可以调整钢筋的布局,数量，间距。
（2）在属性栏中我们可以选择钢筋的属性及钢筋的直径和钢筋的级别，这个主要的依据还是根据图纸来。

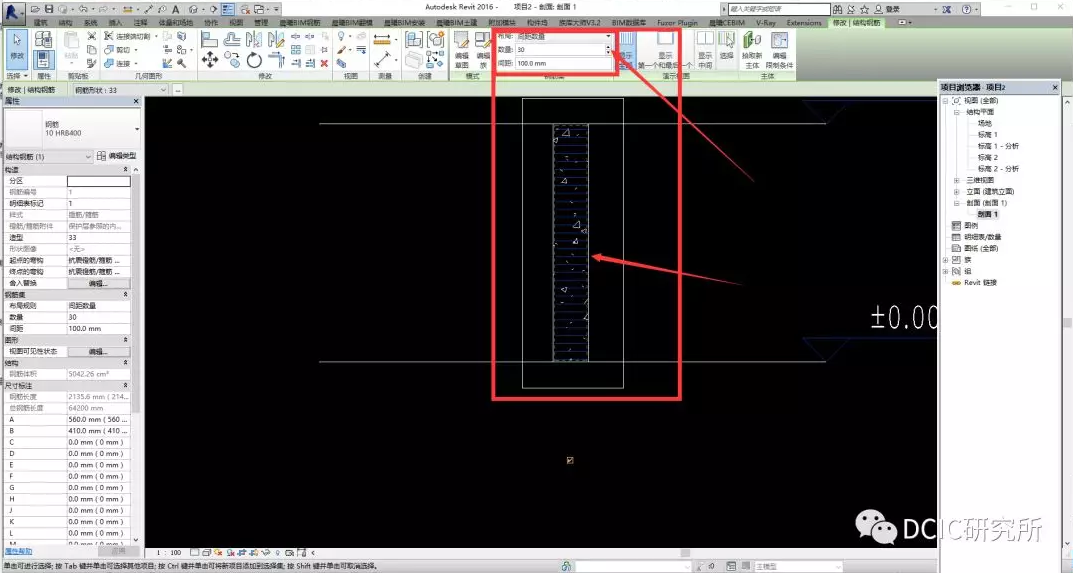

4.在我们选择“垂直于保护层”布置的时候我们可以点击“布局”里面的“间距数量”对柱的箍筋进行调整，整到合适的数量。

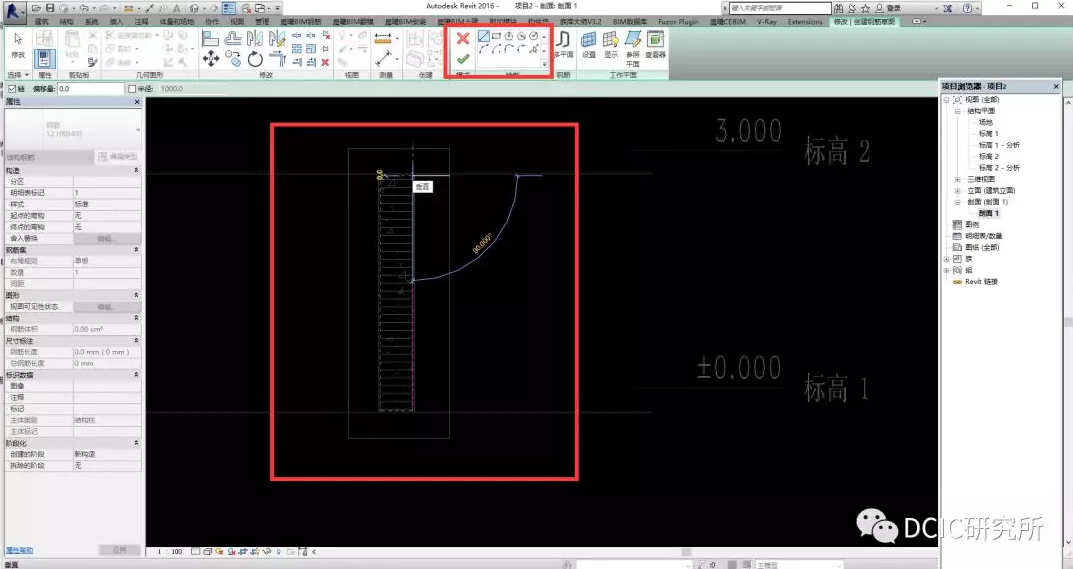

5.我们布置完箍筋之后就布置柱的纵筋，点击“绘制钢筋”然后进行手绘。

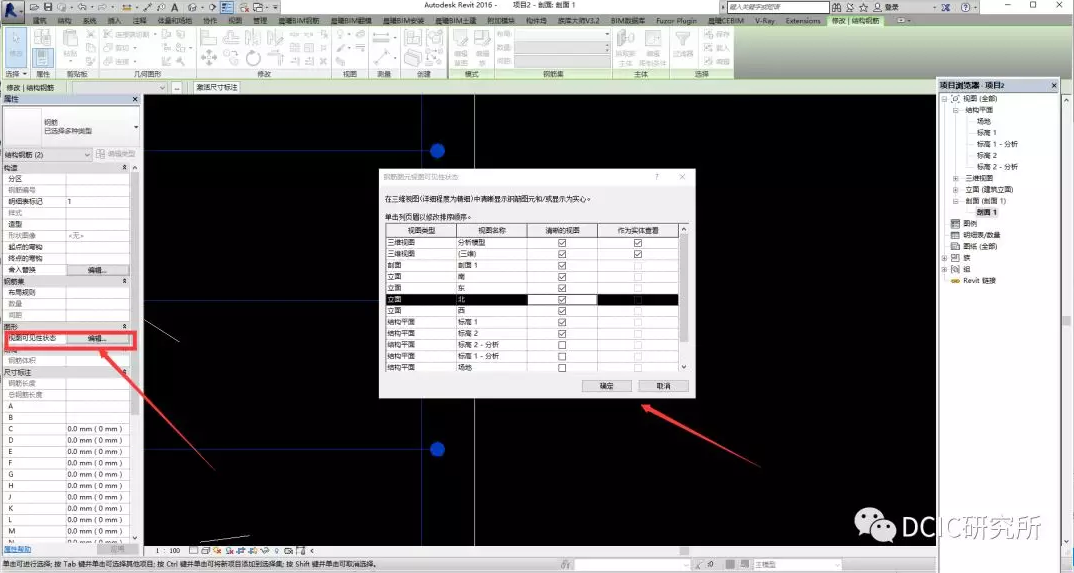

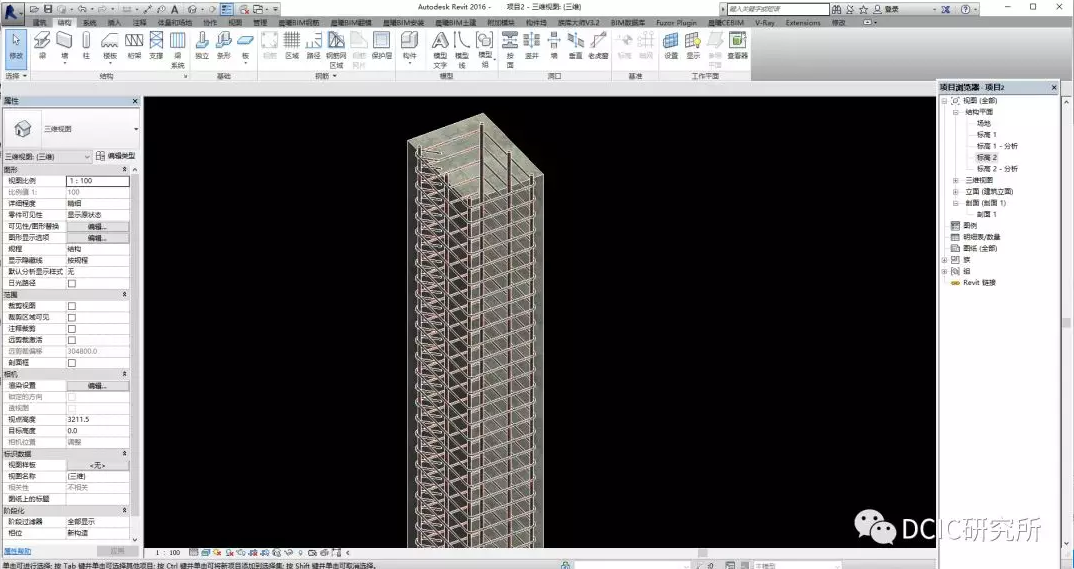

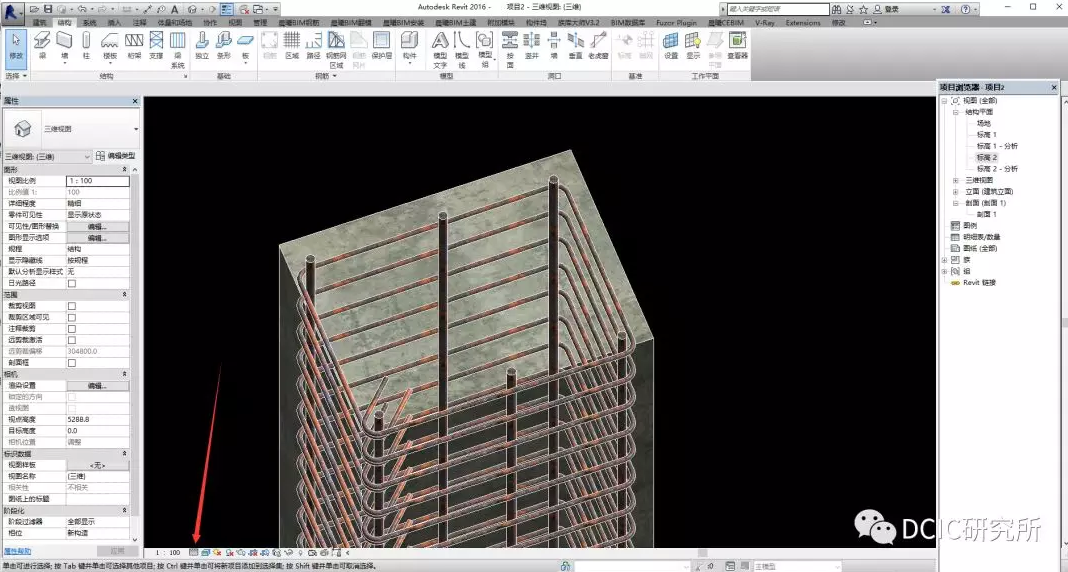

6.在我们绘制好所有钢筋之后我们要查看钢筋样式过程中我们发现除了剖面之外就不能在其他视图看见，这个时候我们就要调节钢筋的显示范围，选择我们所绘制的钢筋在属性面板下选择“视图可见性”进行勾选所要观察的视图。记得调节视图为精细模式。这样我们就可以看见钢筋的细节样式了。
今天我们的用Revit创建柱的钢筋就完成了，谢谢大家观看。
