有些CAD图纸里面会有环形坡道，如何在Revit里面进行绘制呢？下面是绘制环形坡道的一种方法：在软件绘图页面使用"内建模型"命令。

    1.在"建筑"选项卡"构件"里面选择"内建模型"。

    2.选择族类型为"常规模型"并命名为"环形坡道"。

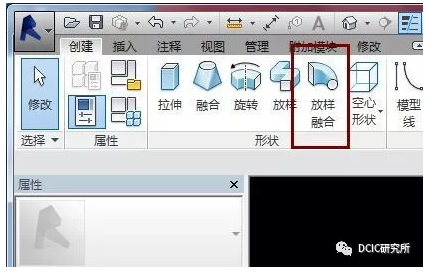

    3.在"创建"选项卡里面选择"放样融合"命令。

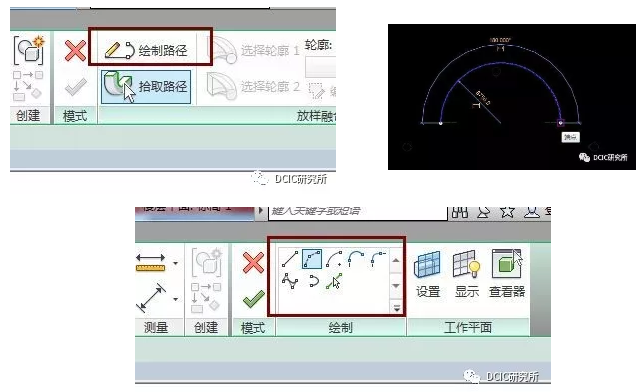

    4.选择"绘制路径"选项卡，并创建放样路径为半圆，路径绘制完成后点击"√"完成命令。

    5.在对应的立面视图中编辑轮廓，在"轮廓1"和"轮廓2"中分别绘制两个同长宽的图形，但高度要分别位于标高1和标高2，如下图所示：

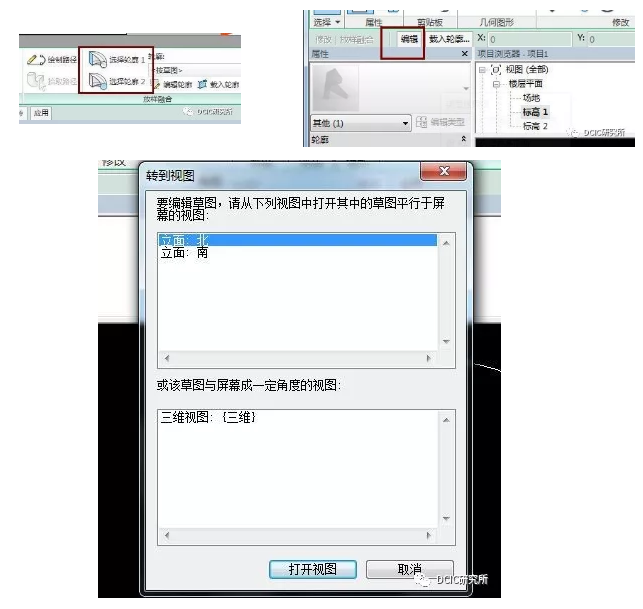

    （1）点击"选择轮廓1"，点击"编辑"，选择相应的立面视图。

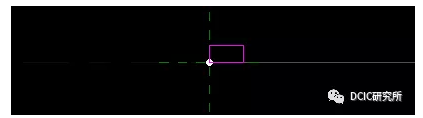

    （2）轮廓1：在标    高1处绘制一个矩形。

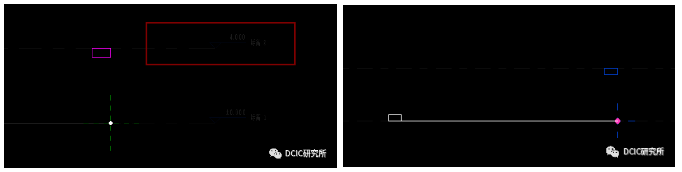

    （3）同理，点击"选择轮廓2"，点击"编辑"，选择相应的立面视图，在标高2处绘制同样的矩形。

    （4）轮廓1和轮廓2绘制完成后，点击"√",完成环形坡道的绘制。
