文章来源：DCIC研究所
如今的建筑材料各式各样，其中钢材在建筑材料中也占据了一席之地。在生活中我们也不难看见曲型衔架钢结构的存在。655例如厂房的顶棚等等，那么这种类似的曲型衔架钢结构怎么才能在Revit中得到具体的表现呢？下面跟随我们一起来学习吧！

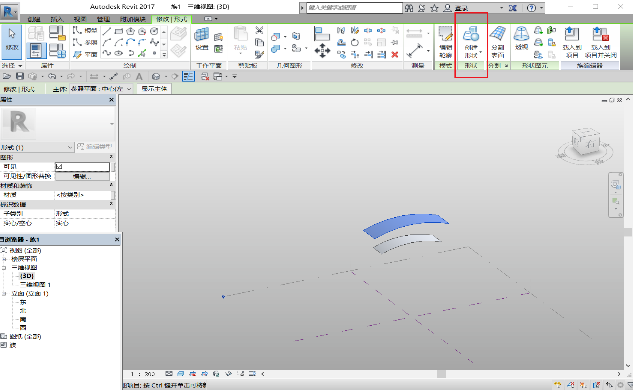

1、打开Revit，新建一个概念体量，选择“东立面”作为工作平面，在选择平面和模型绘制出两条弧形曲线。再依次选择它们并给它们创建实体形状。
2、依次选中它们分割表面并显示节点。
3、新建一个自适应的公制常规模型的族，在三维视图里绘制出和你钢架节点相同属点图元。
4、然后在画出曲线并在线上画上一个点图元，选中这个点图元后以它为圆心绘制钢结构大小的圆。再同时选中所绘制出的圆和曲线创建实体形状。然后将它的材质改为钢材。并保存。
5、再依据弧形钢结构画法新建一个族来画出曲型衔架中的细钢并保存。

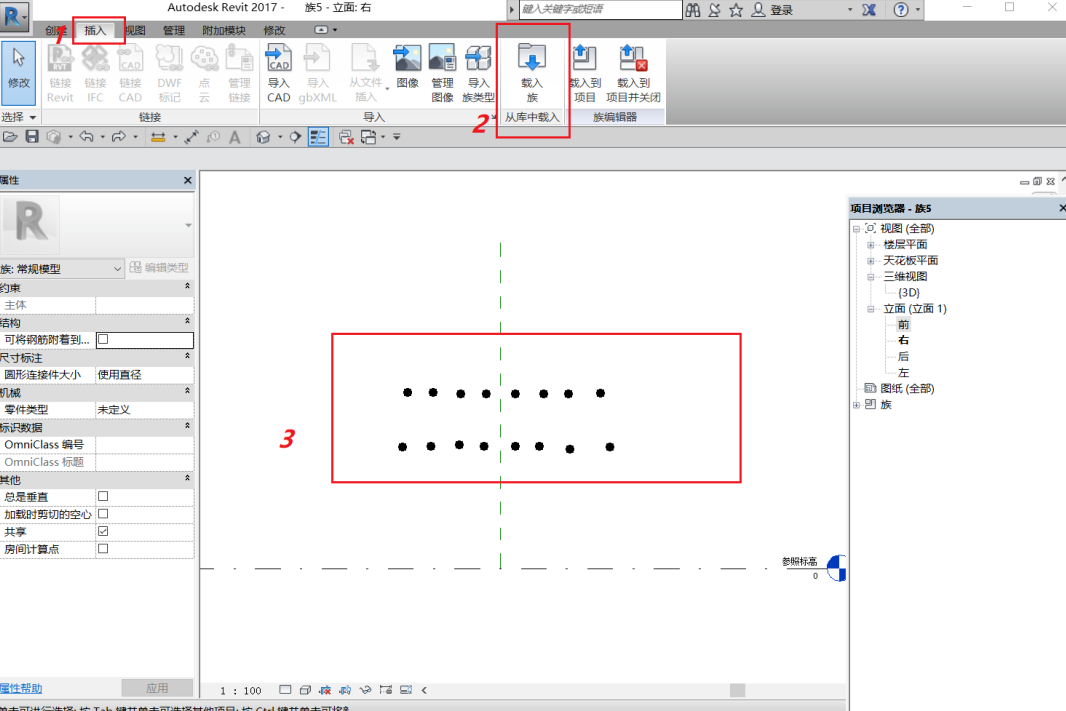

6、再新建一个自适应公制常规模型，选定一个工作平面，载入刚刚你保存的那个钢结构族，然后利用点图元依次画出钢架节点（一定要依次画出点图元）。然后利用刚刚载入的族来画出弧形钢架路径。

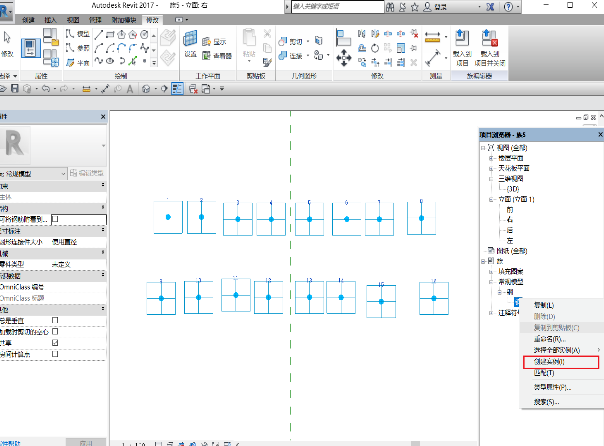

7、选中这些点然后点击自适应，然后画上刚刚插入的族。

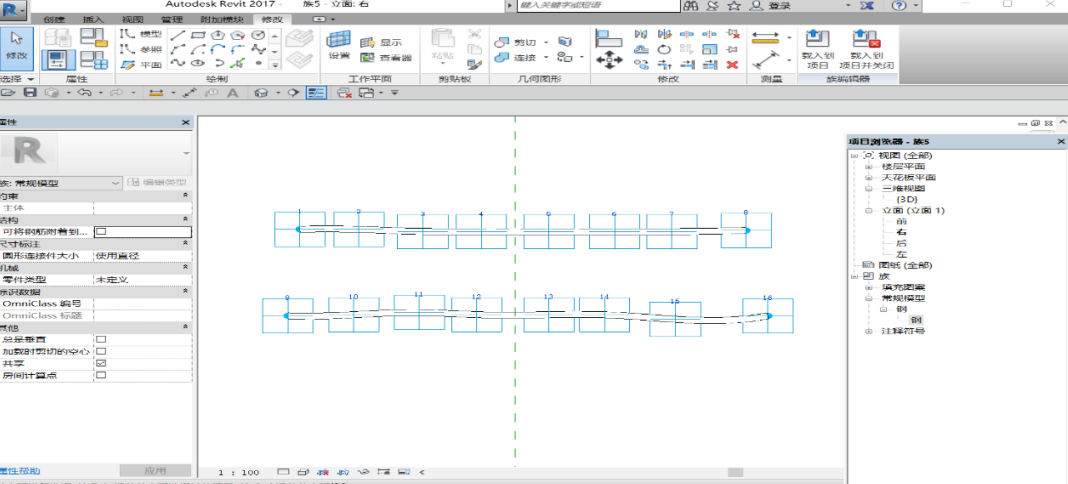

8、依据上一个步骤插入曲型衔架中的细钢。

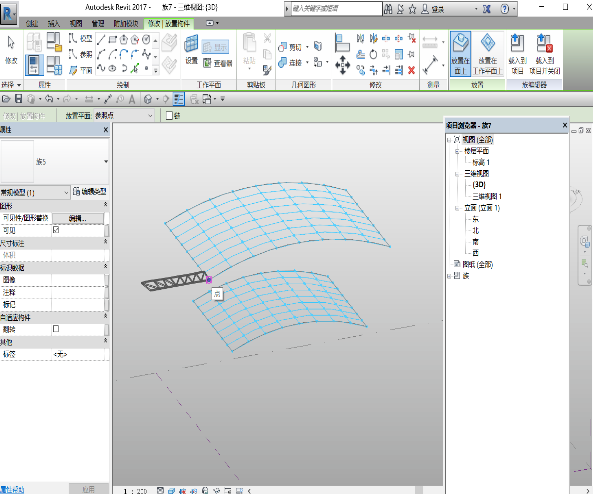

9、载入到项目然后依次把族的点匹配点到网格上的点。
10、插入曲型衔架后选取它，然后阵列。完成整体的曲型衔架。
