在REVIT中，楼梯栏杆转角扶手是存在一些问题的，并不是处理的那么完美，如下图所示，这时候就需要我们用一些手段来处理这些问题，虽然这些方法并不能解决所有问题，但是希望能提供给你们一种解决问题的思路。

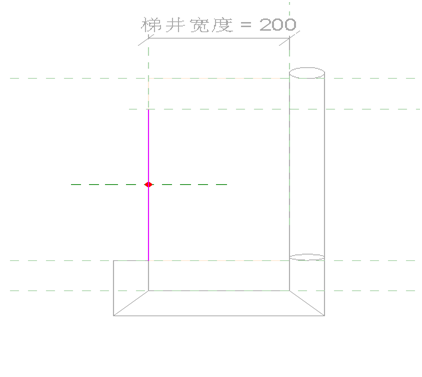

1、首先需要新建一个公制栏杆-支柱族。在视图中转到参照标高，做一条参照平面，并添加一个梯井宽度参数。
2、转到左立面视图中，创建如下几条参照平面，添加参数，并对斜段垂直高度添加一个公式：(斜段水平加长+踏步深度)*踏步高度/踏步深度。
3、使用空心拉伸命令，设置工作平面为参照平面：中心（左/右），绘制如下图的路径并对齐锁定。

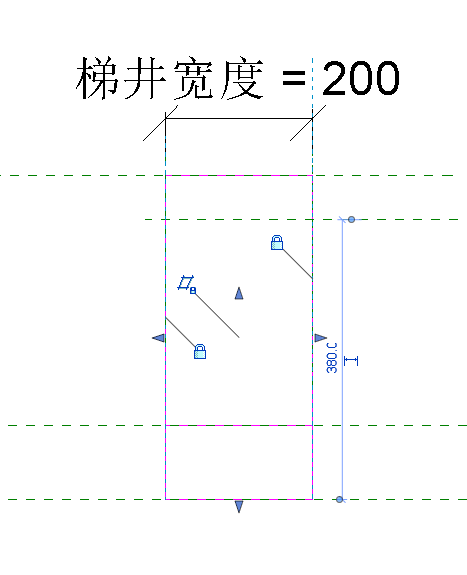

转到参照标高视图中，将空心拉伸与梯井宽度对齐锁定。
完成后将文件保存命名为楼梯转角。

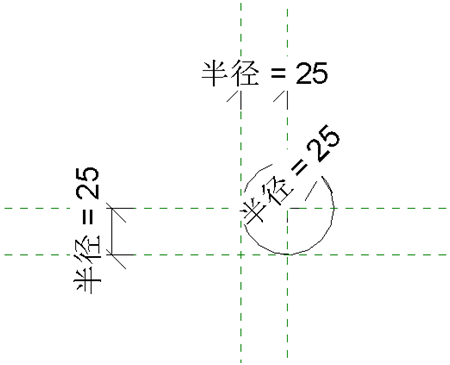

4、新建一个公制轮廓族。创建一个半径为25的圆形，将族保存命名为圆形扶手轮廓-50mm，并载入到楼梯转角族中。
5、在楼梯转角族中切换到三维视图中，使用放样命令，并采用拾取路径的命令，路径如下图：
点击确定，在选择轮廓里找到刚刚载入的圆形扶手轮廓-50mm。
如果发现放置的位置不对，可以单击轮廓，在上方修改角度，输入-90
点击确定，就完成了第一步的放样，接着转到左立面视图，使用放样命令，拾取箭头所指的参照平面作为工作平面。
接着转到参照标高视图，绘制路径，并将路径两端锁定到参照平面，同样的使用刚才创建的圆形扶手轮廓-50mm。
点击确认，对这两个放样添加材质参数并添加材质。这样楼梯转角族就完成了。
6、将楼梯转角族载入到项目中，并把原来的楼梯栏杆删除，在创建选项卡中选择栏杆扶手→放置在主体上，复制一个栏杆族，命名为900mm圆管-内侧，并放置在楼梯上。将楼梯外侧栏杆删除，编辑内侧栏杆路径，将箭头所指方向的两条路径删除。
编辑栏杆，将终点支柱的族替换为楼梯转角族，并对位置进行修改。
在项目浏览器中找到楼梯转角族，右键点击类型属性，添加一个材质。
7、选择栏杆扶手→放置在主体上，点击同一段楼梯，同样的将外侧的栏杆删除，并编辑内侧栏杆路径，将箭头所指方向的两条路径删除。
8、选择栏杆扶手→放置在主体上，这是选择900mm圆管，放置在楼梯上，并将内侧重叠的栏杆删除。完成后效果图如下：
选中一层内侧和外侧的栏杆，在修改选项卡中点击复制，在点击粘贴，选择与选定的标高对齐，将栏杆复制到需要的楼层上。

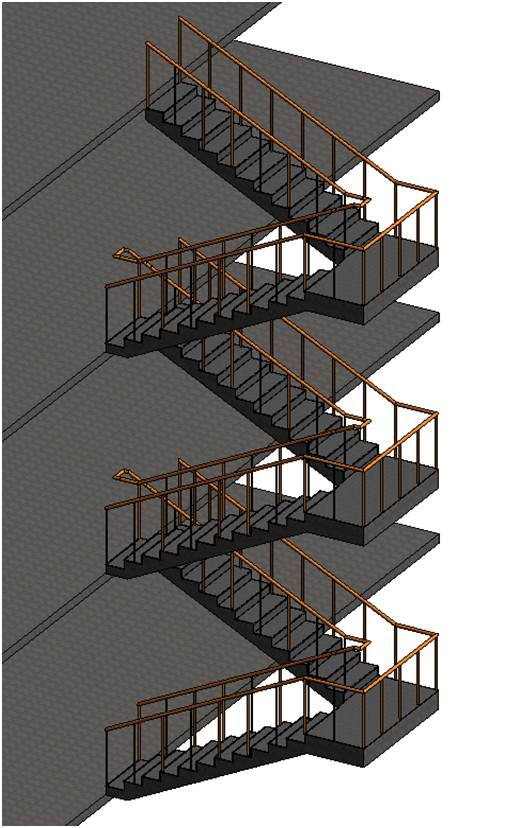

如果顶层的栏杆不需要进行转角处理，只需要选中栏杆，将栏杆替换成外侧的栏杆类型就可以了。最终完成效果图如下：
