Revit如何导出DWG文件格式？下面就为大家讲解一下。

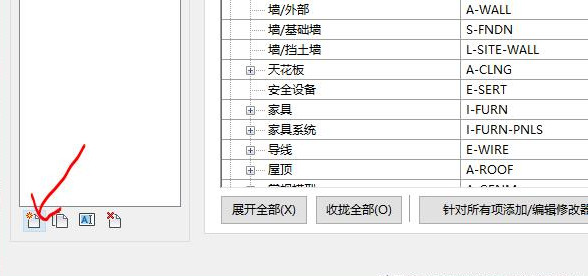

1、修改导出设置，我们新建一个导出设置，切记一定要新建一个导出设置，避免影响以后的使用。

BIM软件Revit怎么导出DWG文件格式

2、接下来在导出图层选项中，选择"按图层到出导出类别属性，并按图元导出替换"通常我们在导CAD时，发现导出的CAD与我们在视图调好的颜色不一致，就是这个原因。在这里补充一下，我们知道控制视图显示主要有"对象样式"、"可见性/图形替换"、"过滤器"三种方式。三者的区别是"对象样式"的设置对项目中所有视图有效，而"可见性/图形替换"和"过滤器"的设置只对当前视图有效；优先等级是对象样式<可见性/图形替换<过滤器，我们可以借助这三种方式在当前视图设置不同的线样式与颜色，使用创建视图样板的方式修改其他视图，然后导出CAD。

按图层到出导出类别属性，并按图元导出替换：具有视图专有图形替换的Revit图元在CAD应用程序中保留这些替换，但与同一Revit类别中的其他图元将位于同一CAD图层上。

按图层到出导出所有属性，但不导出替换：视图专有图形替换在CAD应用程序中将被忽略。任何导出的Revit图元与同一Revit类别中的其他图元将位于同一CAD图层上。通过强制使所有实体显示由其图层定义的视觉属性，此选项所产生的图层数量较少，并允许按图层控制所导出的DWG/DXF文件。

按图层到出导出所有属性，并创建新图层进行替换：具有视图专有图形的Revit图元将被放置在其自己的CAD图层上。使用此选项，可以按图层控制所导出的DWG/DXF文件并保留图形意图。但是，这样将增加导出的DWG文件中的图层数量。

创建新图层进行替换

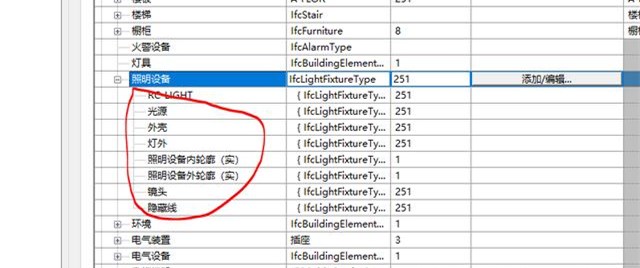

此处可能刚接触的朋友们不知道每个类别里那些子类别具体指什么，简单举个例子说一下，比如我们自己做一个灯具族，我们在建立族的过程中，可以在管理面板下对象样式中新建不同的子类别，来区别不同的功能，两者属于同一个意思。

新建不同的子类别

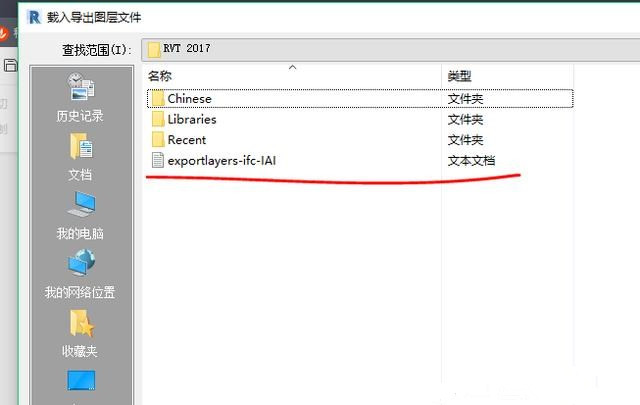

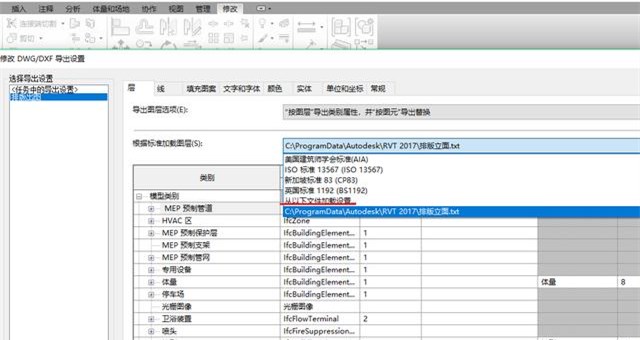

3、选择标准加载图层，选择"从以下文件加载设置"，点击确定，选择文本文档，亦可复制粘贴，并且重命名文本文档，目的是其他同事可以直接拷贝加载文本文档，而不用自己手动设置，完成后去设置图层名称及颜色等工作。

选择标准加载图层

载入导出图层

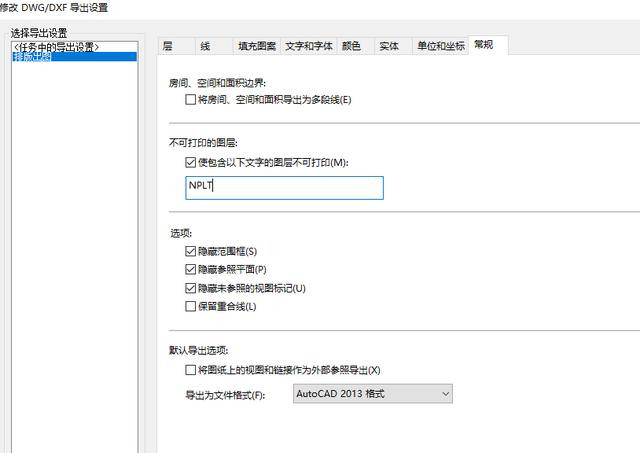

4、设置常规选项，根据不同出图要求进行设置，不同选项的命令如下：

不可打印的图层：选择"使包含以下文字的图层不可打印"选项可将名称中包含指定文字的图层标记为不可打印。（请注意，如果清除该选项，文本框将处于非活动状态。）

隐藏范围框：选择此选项可在导出文件中隐藏范围框，清除该选项以包括范围框。

隐藏参照平面：选择此选项可在导出文件中隐藏参照平面，清除该选项以包括参照平面。

隐藏未参照的视图标记：选择此选项可在导出文件中隐藏未参照的视图标记，清除该选项以包括未参照的视图标记。

保持重合线：选择此选项可在导出文件中包含重合线，清除该选项以将其忽略，请参见。

默认导出选项：在使用该导出设置时，这些选项会定义导出CAD格式对话框的默认值，

将图纸上的视图和链接作为外部参照导出；如果希望项目中的任何Revit或DWG链接导出为单个文件，而不是多个彼此参照的文件，请清除该复选框。

resource/images/cd743045b29e4ca2a4fb4bad3929a660_180.jpg

5、接下来我们就可以导出CAD图纸了。

最后笔者在出图过程中遇见的一些问题和想法在这里与大家分享，Revit在导出CAD图纸时，与传统的CAD软件绘图存在明显的差距，因为我们无法直接在设置中添加设置我们需要的图层和颜色，需要按照软件自身定义图层被动的去修改，该过程需要我们熟悉掌握revit各种子类别表示的含义，花费时间与CAD相比更长，并且效果达不到我们的预期目标；其次，Revit在导出CAD图纸，它会以块的形式保存，不便于调整；在导出CAD过程中，一些特别小的图元会丢失，这个与我们视图比例有关，举例说绘制墙厚15mm，绘制15mm长的图元，在1:100和1:10的比例下出图，1:100比例下该图元会丢失，因为是应用的视图比例确定导出视图时需要是精确度还是性能，在1：100的比例下，这些线将被视为在允差范围之内。目前笔者想到能解决丢失的图元的方法是，使用内建族来代替那些容易丢失的图元，可以一定程度减少图元丢失。我们在通常做项目时，可以尽量多使用族去配合出图，效果要更好一些。
