Revit技巧 | revit错层怎么连接?Revit软件中错层位置的显示方法

发布于:2024-10-18 00:10:01

BIM中文网

更多

    导读

    项目中常会遇到各种错层的情况,或者某层中有夹层,需要某区域显示范围与整体楼层不同。这时我们可以使用Revit中的“平面区域”功能使其显示正确。

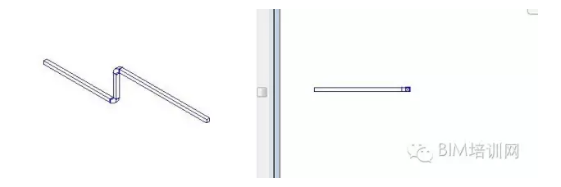

    一个简单的例子,如下图所示,风管在某处上翻进入夹层,此夹层已超过此层的顶部高度。那么此时,如果整体上调视图的顶范围,将有可能在视图中显示出上一层的某些对象(设备、管道等)。所以,此处我们需要使用“平面区域”功能,将夹层处的视图范围单独提高。


    首先,我们在平面视图打开的情况下使用视图选项卡上平面视图命令中的平面区域


    点击命令后,会提示我们绘制需要调整范围的区域边框,我们可以使用各种绘制方式绘制出该区域的轮廓(闭合)。这里我简单的将夹层区域绘制一个矩形。


    点击选项卡上的完成按钮后,即可得到此平面区域。


    选中此虚线框显示的平面区域后,在其属性面板中就可以单独设置此区域的视图范围了,只影响虚线范围内的部分,不是修改整个视图的范围。


    比如,此夹层在一层4米到二层3米的高度


    对于剖切面设置,基本可以剖切到夹层相关的门窗即可,剖切面对于机电专业中的绝大部分对象类型都不起作用。

    确定完成后,我们想显示的夹层部分就出现了。
