    单曲的分隔与摊平

    上一个笔记完成了次龙骨的创建，接下来对面板按照龙骨分隔方式进行分隔，并进行拍平处理

    成果预览

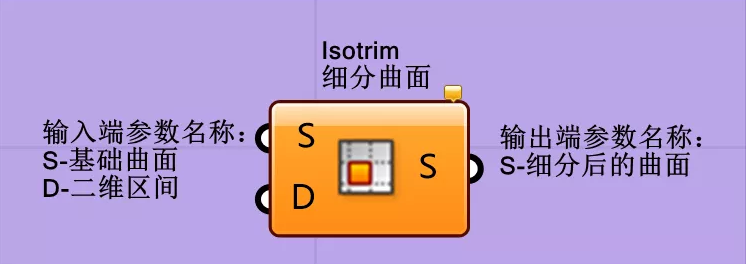

    1.关于曲面的分割一般采取的做法是用区间，用UV线进行分割有时会产生意外的问题，主要是统一问题

    2.利用之前UV方向的点，进行数据偏移能得到UV方向的区间，得到区间即可以分割曲面

    3.曲面分割好后，就要考虑表达的问题，根据需要，可以将面板进行拍平，或将单曲面板转换到统一的平面上，进行后续操作：

    第一种方式：直接将面板转换到XY工作平面

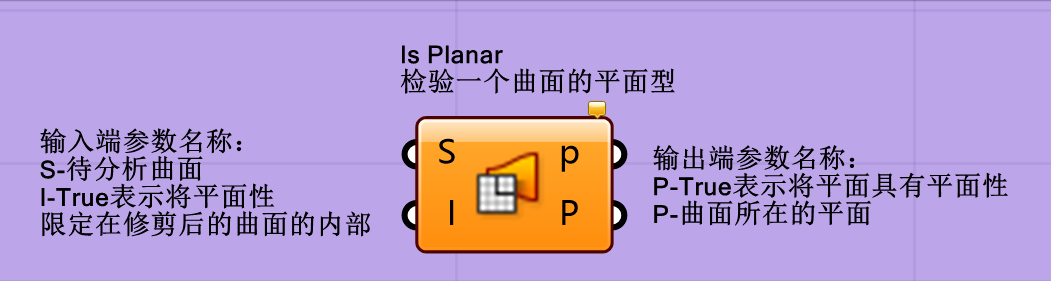

    首先要考虑到曲面的曲率方向的问题，也就是面板的正反，想要移动后的面板与原曲面的方向排布一直，就要保证曲面的平面的统一，检查一下原曲面的工作平面：

    可以发现原曲面的工作平面方向不统一，需要做的就是统一这些曲面的工作平面，使其方向一致,思路：获取曲面的工作平面，利用工作平面的X方向画线，统一翻转曲线，这里自带的翻转运算器失败了，我用了插件，之后利用统一后的线重新构造工作平面

    这样就可以利用前面讲过的物件转换运算器，对曲面进行平面的转换，排布位置和方向与原曲面是一致的

    第二种方式：将曲面摊平到XY工作平面

    由于是摊平处理，不需要考虑曲面方向，相对处理就简单了借助SEG插件Unroll

    摊平后的曲面可能需要我们自行调整一下位置和方向，得到摊平后的曲面，可以对其进行标注、编号等。

    小结：

    1.曲面进行批量处理的时候，要考虑曲面的工作平面的XY方向，以及法线方向

    2.曲面分割最好采用区间的方式

    原创不易

    转载请与我联系
