等径T型三通
1.新建族文件——选择族样板，族样板选择公制常规模型。
2.编辑族类别和族参数——族类别选择管件，族参数中零件类型修改为T形三通，其他族参数可以根据自己需要进行修改。
3.通过放样功能创建管件主体模型。
（1）在创建选项栏选择放样功能，选择绘制路径，在x轴上进行直线路径的绘制。
（2）用对齐命令把绘制好的路径锁定在x轴上。
（3）在注释选项栏选择对齐命令，把路径两端到y轴进行尺寸标注，并进行等分。
（4）在一侧添加尺寸标注，并创建实例标签参数，将参数命名为“端点至中心距离”。
（5）完成路径编辑。
（6）选择轮廓，编辑轮廓，打开右立面或左立面，以轴线中点为圆心绘制一个圆。
（7）在注释选项栏选择半径命令，标注尺寸标注，并创建新的实例标签参数，将参数命名为“管道外半径”。
（8）完成轮廓绘制，完成放样。
（9）再次进行放样，编辑路径，在y轴上绘制路径。
（10）用对齐命令把绘制好的路径锁定在y轴上，并把原点上的点锁定在x轴和y轴上。
（11）进行尺寸标注，并添加“端点至中心距离”、“角度”参数。完成路径。
（12）编辑轮廓，打开前立面或后立面，以轴线中点为圆心绘制一个圆。对圆进行中心标记可见，把圆心与x轴、y轴进行锁定，进行半径标注并添加“管道外半径”标签参数。完成轮廓。
（13）完成放样，完成管件主体模型。
（14）用连接命令连接两个放样。
4.设置参数、查找表格及公式。

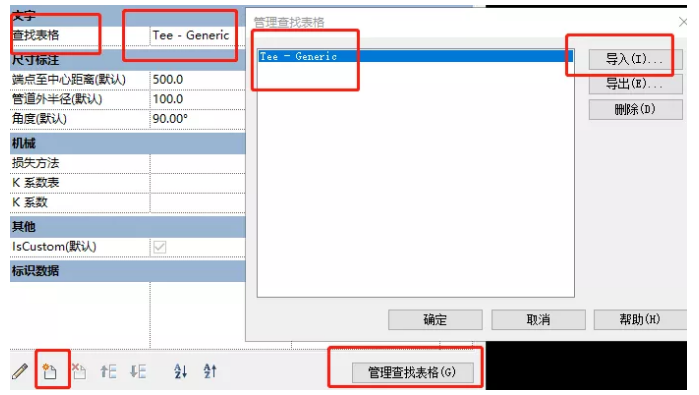

（1）打开族类型，新建类型参数“查找表格”，分组方式为文字。在管理查找表格中添加对应表格，并把表格名称填在查找表格参数值中。
（2）根据表格信息，添加参数“公称直径”，“管道外径”。
（3）添加公式：
管道外半径=管道外径/2
管道外径=size_lookup(查找表格,"FOD",公称直径+10.4mm,公称直径)
端点到中心距离=size_lookup(查找表格,"CtE",公称直径*0.71+27.2mm,公称直径)
注：查找表格公式=size_lookup(查找表格,查找值,查找失败值,查找依据)
（4）修正公式：当角度为45°时，管件会出现重合部分，为修正该问题，调整端点至中心距离。
修正角度=if(角度>90°,180°-角度,角度)
修正端点至中心距离=if(端点至中心距离*tan(角度修正/2)>管道外半径,端点至中心距离,管道外半径/tan(角度修正/2))
注：if公式=（判别条件，符合条件运用此结果，不符合条件运用此结果）
把尺寸标注的标签更改为修正端点至中心距离。
5.添加连接件
（1）在创建选项卡添加管道连接件。
（2）连接件系统分类设置为管件，并关联相关参数。
（3）连接上方两个连接件并设为主链接件.
6.完成T型三通，保存并载入项目。
