参照平面巧绘斜墙

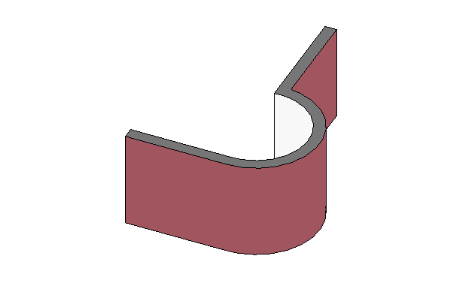

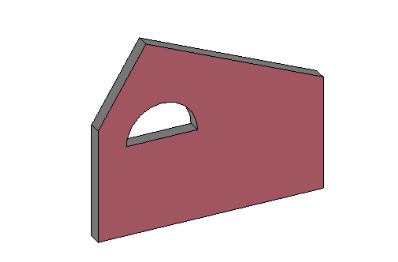

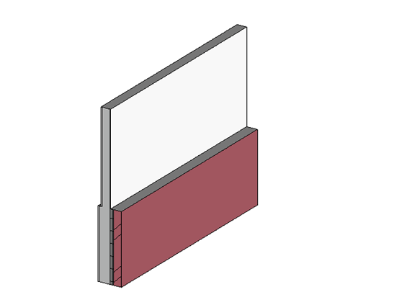

    Revit里面墙的编辑有很多工具，例如叠层墙图1、弧形墙图2、或者异形墙图3；

    图1

    图2

    图3

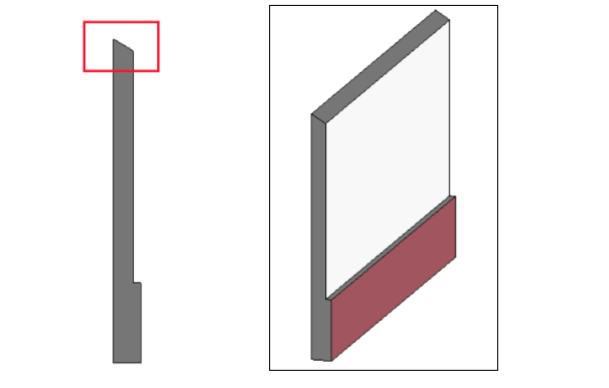

    但这些大多都是编辑墙的平面形状，如果我们要墙顶斜，应该怎么处理呢？例如图4中的墙顶部是斜角。

    图4

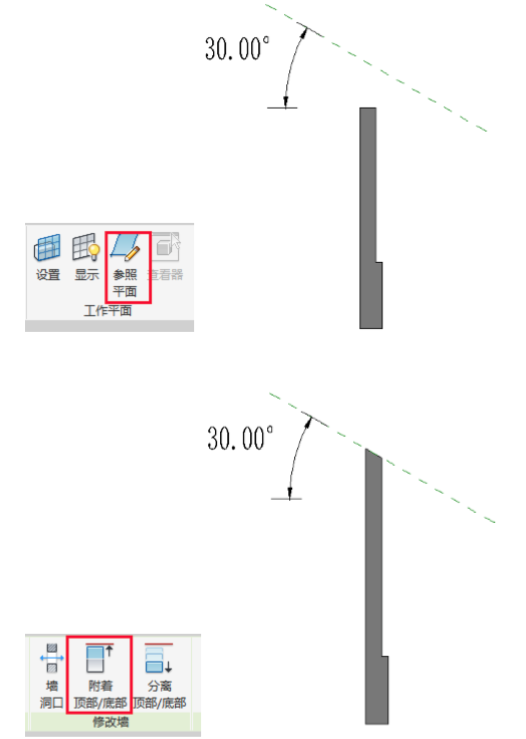

    首先在平面绘制好墙体，然后来到里面视图，启动命令【工作平面】→【参照平面】，在立面绘制一个参照平面，绘制完成后点击墙体，启动【附着】命令，选择参照平面即可。如图5

    图5
