如何快速搞定风管绘制设置

    您知道Revit开始绘制风管前的准备工作有那些吗？

    您还在建模时盲目随意绘制风管吗？

    快来跟着科度匠心分享一步一步学习如何在绘制前设置风管，完成相应的准备工作，为后期建模打好基础。

    1、风管属性

    打开【项目浏览器】→【族】→【风管】，可以看到在软件中预设有圆形、矩形、椭圆形三种形式的风管，属于系统族不能自行创建，如图1所示。

    图1

    2、风管类型

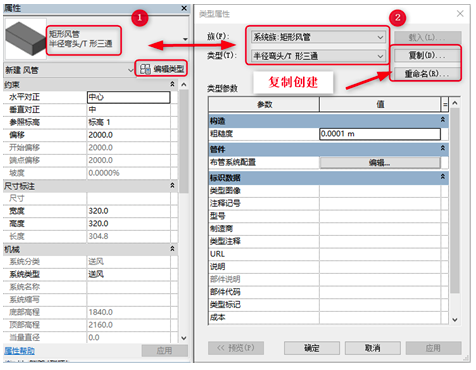

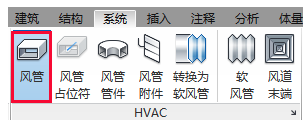

    启动【系统】→【风管】，进入绘制命令，找到【属性】对话框，点击【编辑类型】→【复制】，通过类型名称命名来区分，一般情况我们使用材质统一命名，如图2所示。

    图2

    3、风管管件

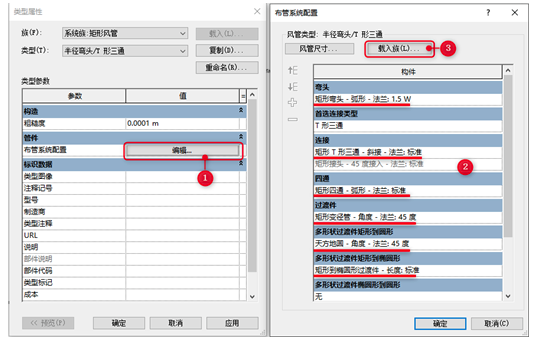

    【项目浏览器】→【族】→【风管管件】，风管管件分弯头、三通、四通、接头、堵头及带变径的管件等形式，项目样板中带有常用的管件类型，我们通过复制创建命名来管理不同管件，使用的命名方式与风管的名称相统一，如外观形式不满足需求可通过载入族的方式添加不同形式的管件，并通过相同的风管的材质名称来匹配相对应的风管管件，如图3所示。

    图3

    4、风管系统

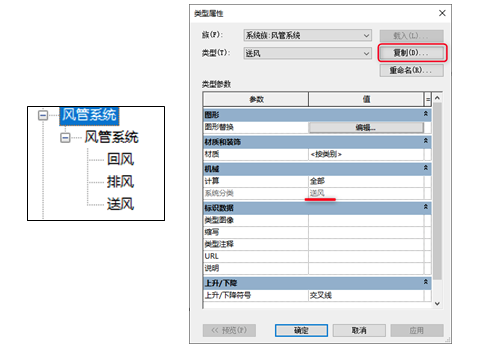

    【项目浏览器】→【族】→【风管系统】，软件中分回风、排风、送风三大系统，通过复制创建增加同属性系统类型，完成风管系统的创建；如送风包含普通送风、加压送风、空调新风；排风包含消防排风、消防排风排烟、厨房排烟、消防补风；回风包含空调回风等等，创建时注意区分系统归属，如图4所示。

    图4
