Revit风管绘制干货技巧分享
您知道绘制时风管尺寸是大小如何设置的吗？
我们绘制风管时其安装高度如何修改？
绘制水平风管及立管绘制是怎么完成的？
不同风管管径大小的对正方式有哪几种？
为什么绘制风管时总是会产生多余管件？

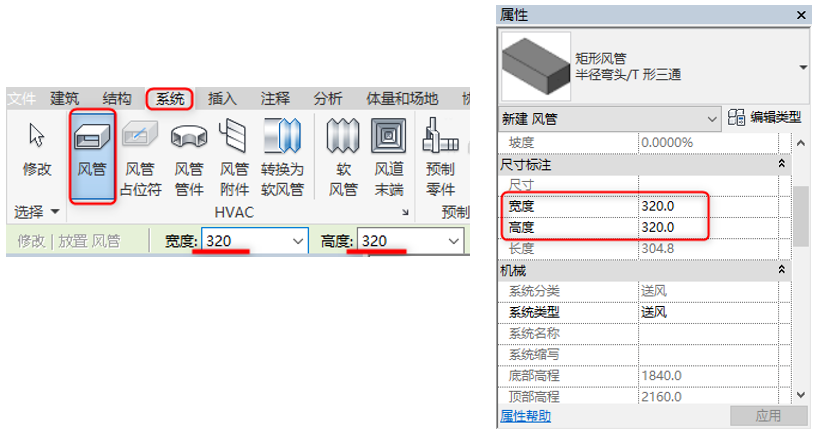

1、风管尺寸
【系统】→【风管】，修改放置界面跳出可修改风管尺寸，与属性浏览器相关数据可联动修改，如图1所示。
图1

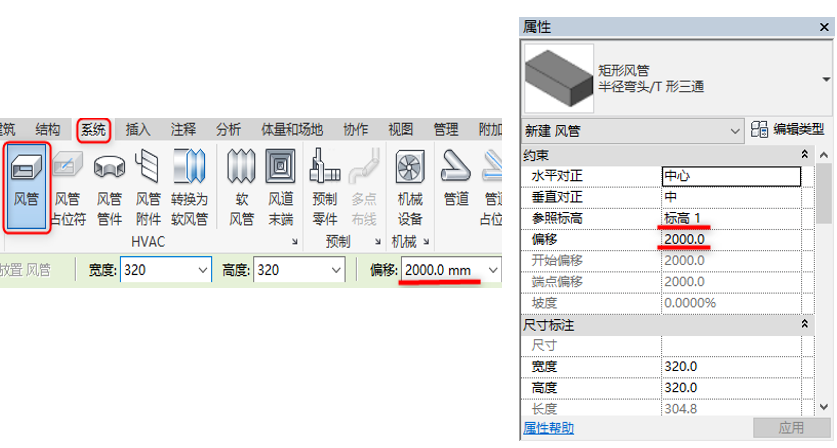

2、风管高度
【系统】→【风管】，修改放置界面跳出可修改风管高度，与属性浏览器相关数据可联动修改，如图2所示。
图2
3、绘制水平风管及立管方法

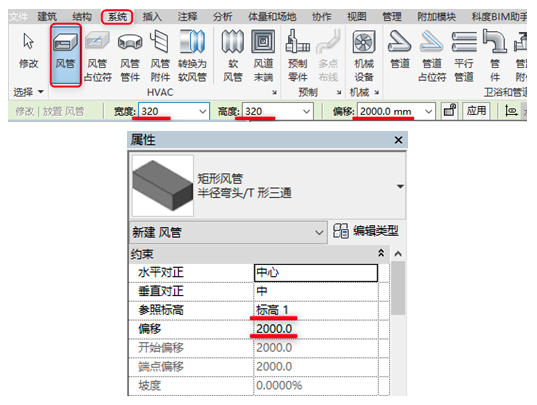

a.绘制水平风管通过修改放置界面宽度/高度数值完成风管变径尺寸修改及绘制，如图3所示。
图3

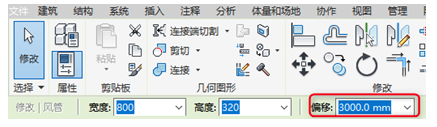

b.绘制立管风管启动绘制风管前设置并修改偏移高度数值，完成立管绘制，偏移数值小于原始高度为向下翻弯，大于原始高度为向上翻弯，如图4所示。
图4
4、风管对正
a.绘制前设置启动风管绘制命令后出现对正设置，有9种对正方式可选择，如图5所示。
图5

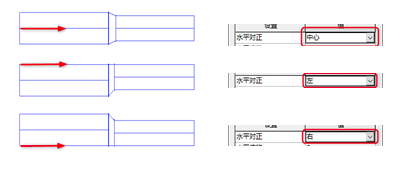

水平对正：以风管起始点鼠标方向为依据，风管的“中心”“左”“右”设置为参照对齐，使风管部分边缘线水平对齐，如图6所示。
图6

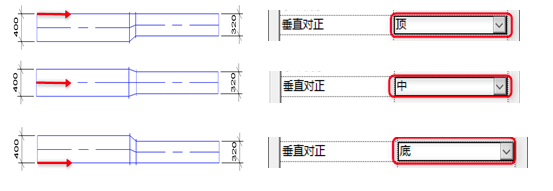

垂直对正：以风管垂直方向为判断依据，风管的“中”“底”“顶”设置为参照对齐，使风管部分边缘线水平对齐，如图7所示。
图7

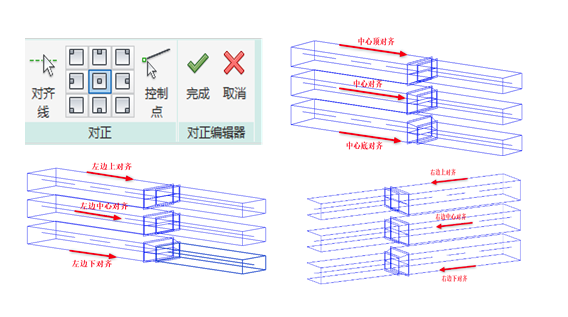

b.绘制时修改已绘制完成风管可修改风管对正方式，9种对正方式可选择，如图8所示。
图8
以九宫格图标显示风管的对正方式，通过点击可修改，控制点作为对正参照端点，以箭头方式显示，如图9所示。
图9

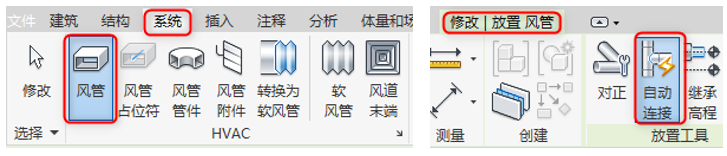

5、风管自动连接
风管绘制前或者过程中，可以选择打开或者关闭自动连接按钮。
选择打开“自动连接”可实现连接相同高程的风管，自动生成三通或者四通管件。
绘制不同系统风管相同高程时，请关闭“自动连接”，以避免生成不必要的三通或者四通管件，如图10所示。
图10
