    常见绘图小问题：总是警告不可见？

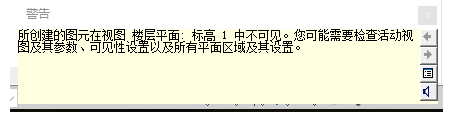

    在建模时，我们经常会遇到这样的警告对话框，如图1。那我们应该如何解决这个问题呢？有以下几个方面去查找问题。

    图1

    第一，首先明确一点，我们的图元肯定是绘制出来了，只是在当前视图看不见，所以才弹出警告。

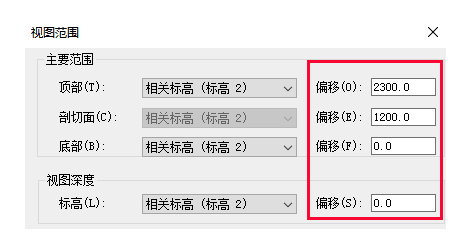

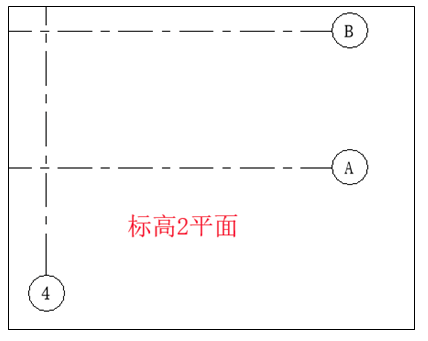

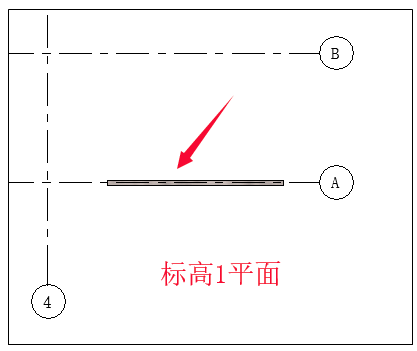

    第二，我们首先排查【视图范围】，之前我们写过视图范围的应用，这里就不再细讲，简单举例说明。

    图2

    第三，排除了【视图范围】设置之后，仍旧看不见图元，那么原因只能是被隐藏了。在Revit里面，隐藏构件有3种情况：

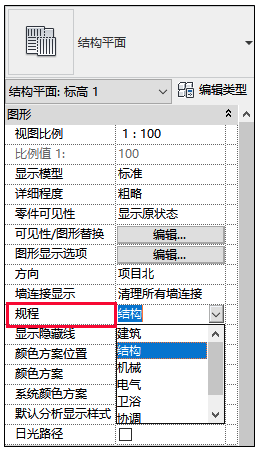

    （1）规程：对应的规程有对应的显示原则，例如结构规程下会隐藏非结构属性墙体，其中【协调】会显示所有，如果你拿不准设置什么规程，直接使用协调即可。

    图3

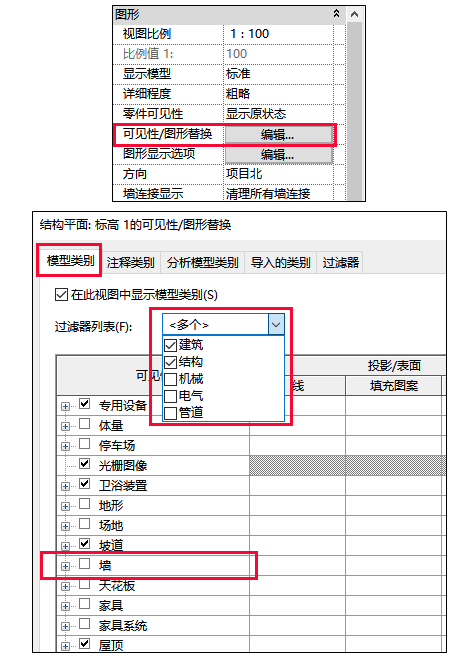

    （2）可见性/图形替换：该对话框列出了模型中的所有类别，该类别前面可见性未勾选，则表示视图内该类别不可见。如，【墙】前面的对勾未勾选，则在当前视图下，所有类型的【墙】皆不可见。

图4

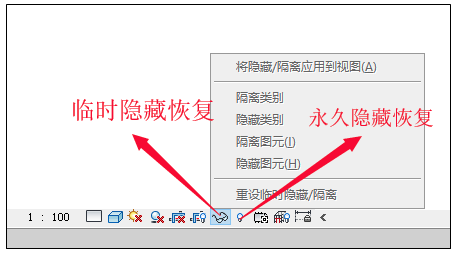

    隐藏命令：隐藏分临时隐藏和永久隐藏。临时隐藏在视图控制栏中的【小眼镜】，单击【重设临时隐藏/隔离】即可恢复。永久隐藏则需在点亮下面【小灯泡】的情况下去恢复显示。

    图5
