Revit技巧 | revit体量分割表面怎么用?REVIT如何快速表面分割

发布于:2024-11-01 20:40:04

BIM中文网

更多

    文章来源:建筑科学

    今天为大家讲的是REVIT如何快速进行表面分割。如下图,在不明确弧长的具体长度的情况下,如何快速分割表面使U网格、V网格的长度在自己想到的范围内,而且要均匀分割。其实方法很简单。

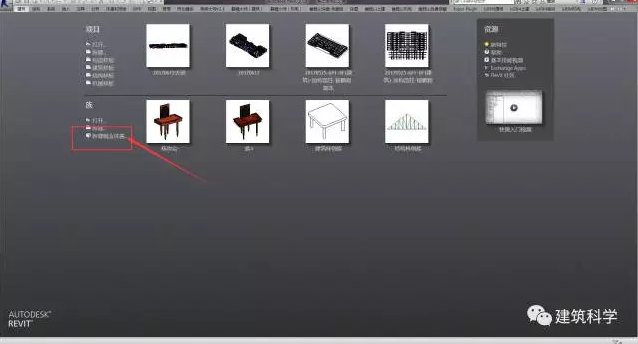

    首先新建一个概念体量

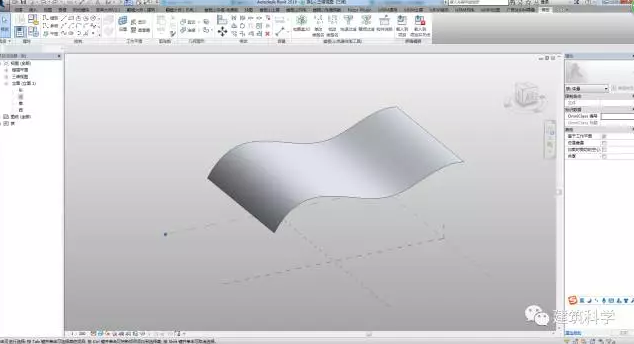

    创建一个异形体量面

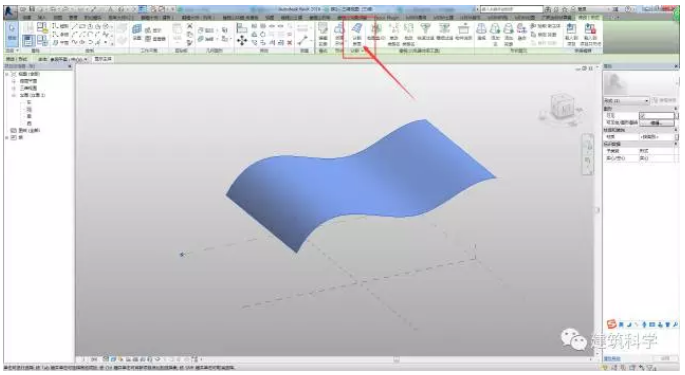

    选中体量,点击“分割表面”命令

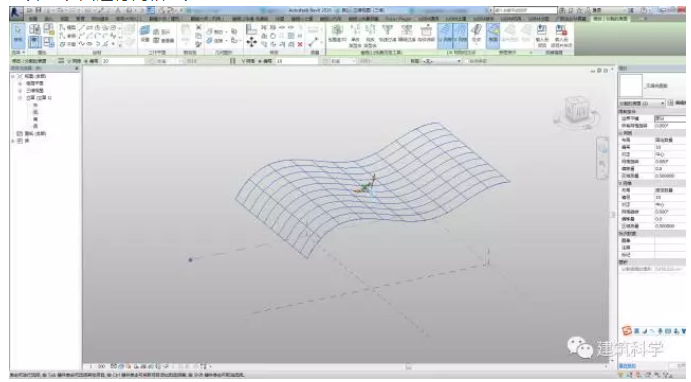

    把异形表面进行网格划分

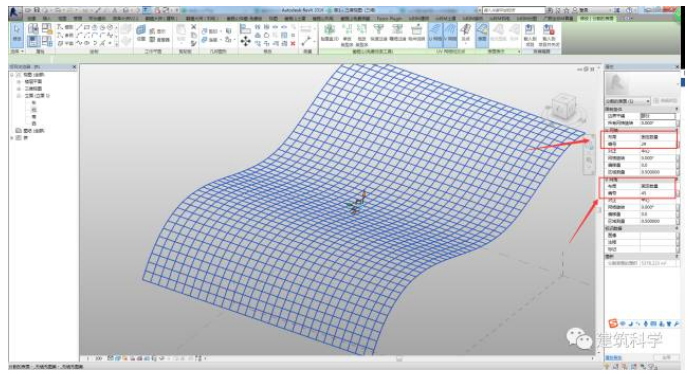

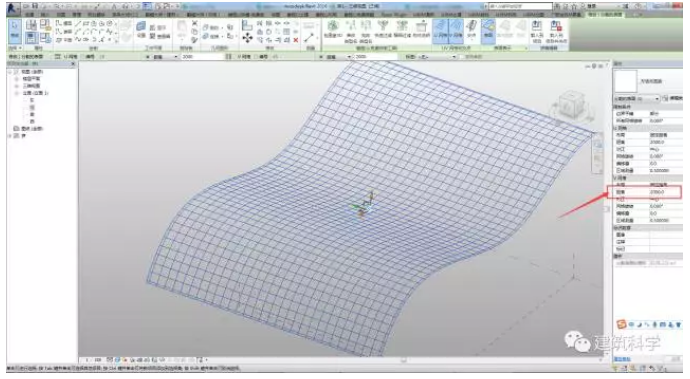

    系统会默认把U网格、V网格以固定数量的分布方式来平分表面,但是这个网络的大小不是你想的,但又不知道网格表面到底多大,不能直接用总长除以单网格长(想要的长度)而得到数量。其实可以通过设置分布方式,把固定数量换成固定长度,在距离框中输入想要的长度,如2000。

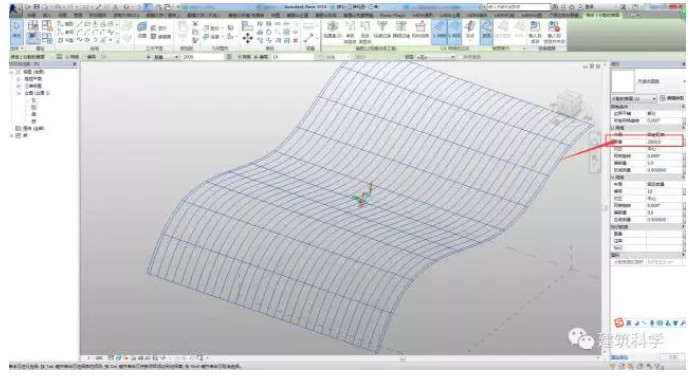

    但是,这样分割出来的网格不均匀,怎么办呢?别动其它设置直接把分布方式固定距离修成固定数量。

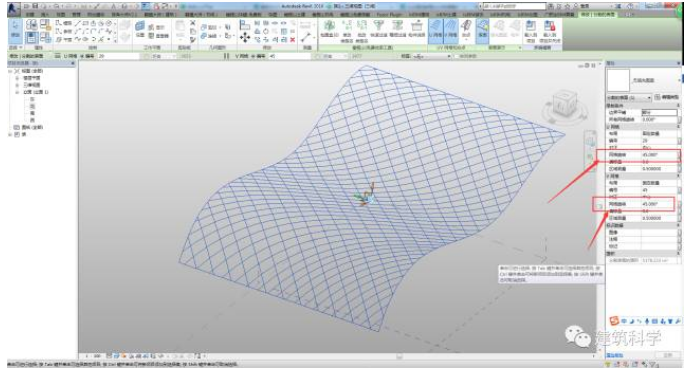

    同样,我们也可以旋转我们的分割线,使之按角度进行表面分割


    这就是我们进行的BIM操作小技巧,大家都学会了吗?
