Revit技巧 | revit中怎么将族渐变?Revit中如何实现点干扰渐变构件?

发布于:2024-10-05 02:20:01

BIM中文网

更多

    是否常常对着教程画不出图?

    是否常常苦恼没有简单粗暴一看就懂的教程?

    是否先入为主的认为Revit只能画施工图?

    是否对Revit的灵活性失去了信心?

    接下来

    就是见证不一般的时刻

    让你重拾对Revit的兴趣

    在Revit中实现点干扰渐变构件总共分几步?

    1.打开Revit,新建概念体量。

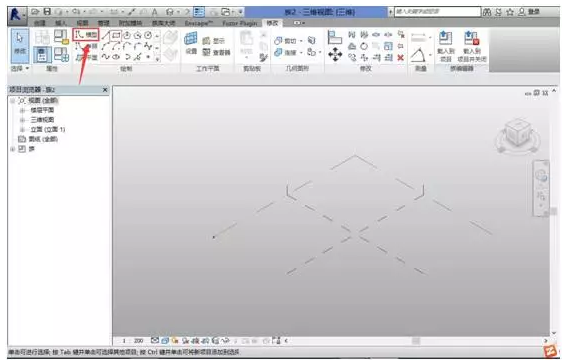

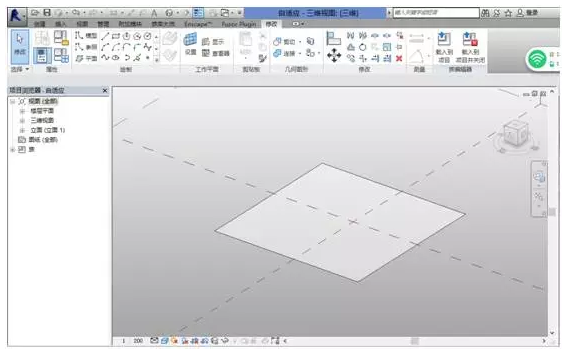

    2.创建一个矩形,并创建形状,生成表面

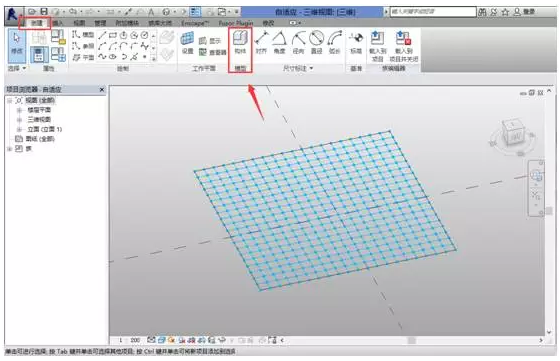

    3.选择表面,进行分割表面,创建20*20的网格,并打开节点

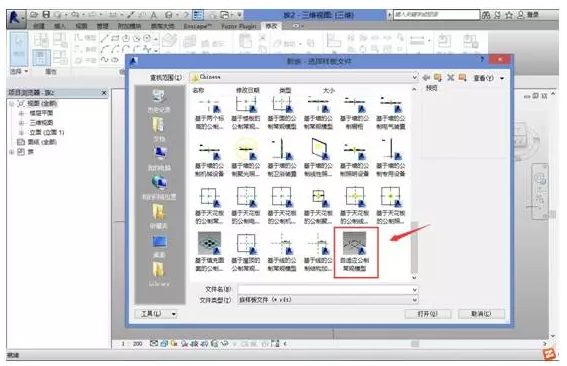

    4.新建自适应构件族

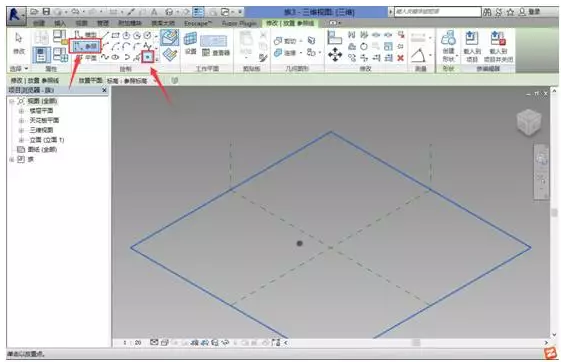

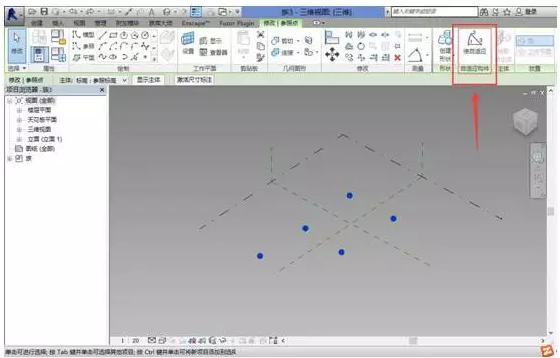

    5.创建参照点,并使参照点变为自适应点

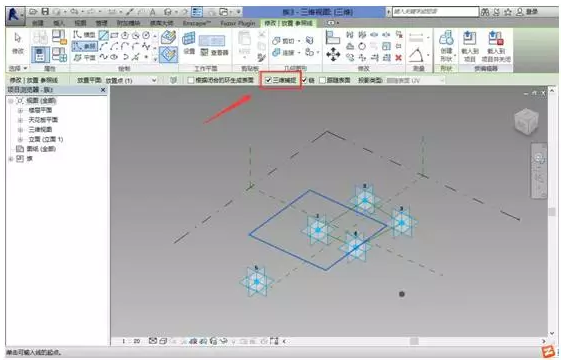

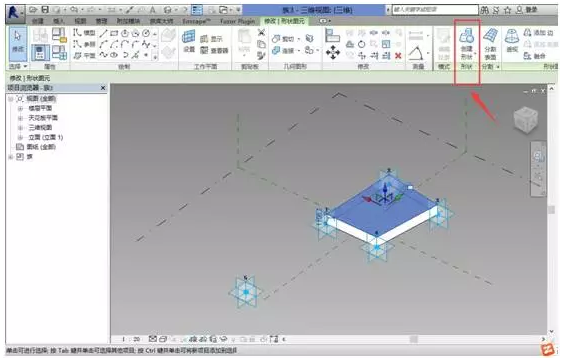

    6.拾取1自适应点的水平工作平面,用参照线依次捕捉1234参照点连线,注意要开启三维捕捉,选择四条参照线创建形状

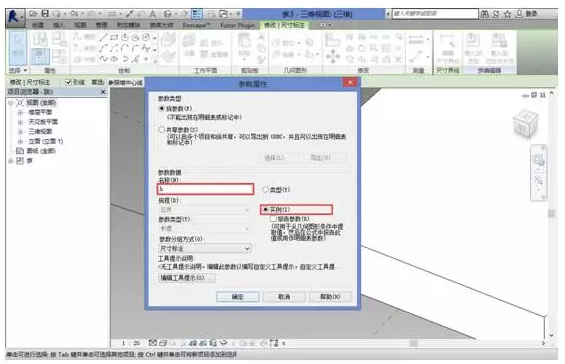

    7.添加h参数作为高度变量,注意h要设置为实例参数

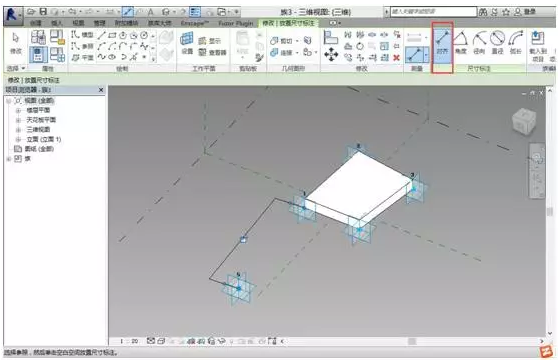

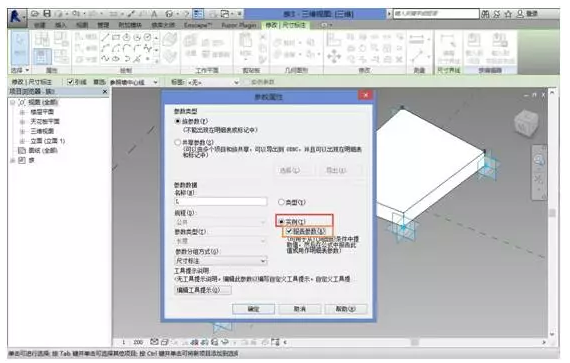

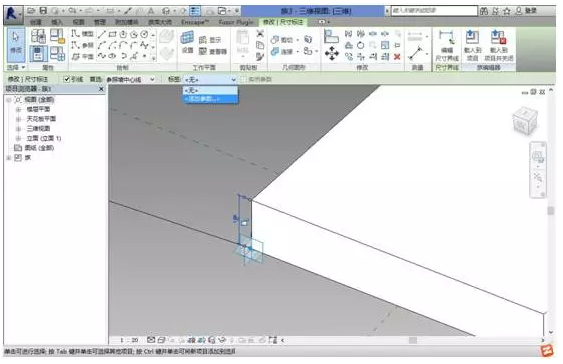

    8.到这一步,需要添加一个报告参数L,即就是自适应点1和5之前的距离作为L,用对齐标注工具捕捉自适应点1和5,并添加实例参数勾选报告参数L。

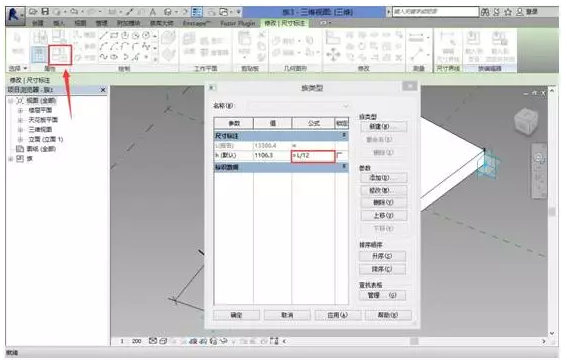

    9.最后让L与h发生关系,即就是添加一个适当的公式,让h随着L的变化而变化。此处我定义h=L/12,此时我们完成了自适应构件的创建,将它载入到项目中

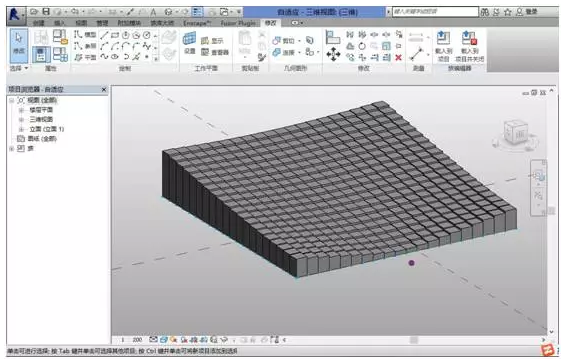

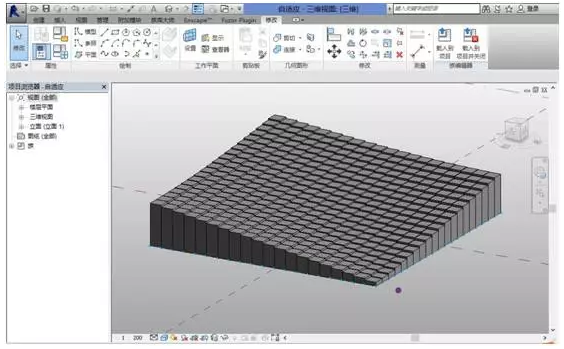

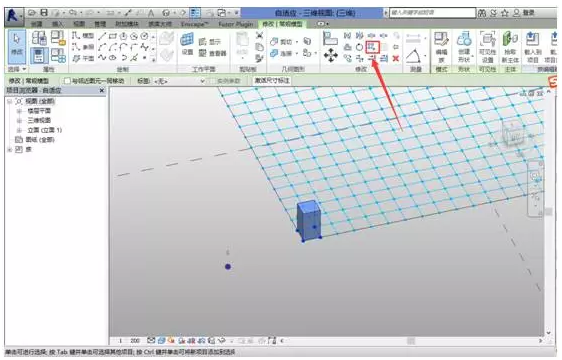

    10.选择刚刚载入的自适应构件,并画一个参照点作为干扰点,开始在表面放置一个自适应构件,选择该构件,进行重复命令就得到渐变构件





    是不是很简单呀?

    打开电脑照着教程试一试

    就现在

    你可以的~~~
