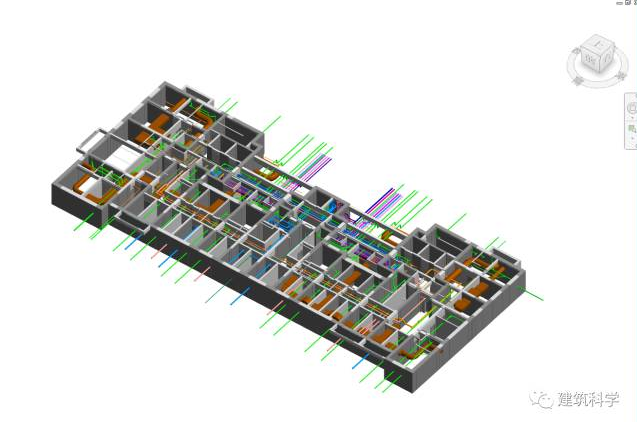

    在一个项目中，风管距离梁底安装高度是多少是机电安装工程师所关心的问题之一。

    那么如何测量梁底距风管顶的高度呢？这就需要我们进入相对应的剖面视图进行测量。进入剖面视图，使用“DI”命令，选择梁底，再点击风管，我们发现使用“DI”命令只能进行梁底距离风管中心之间的距离测量。

    如果只能测量风管中心距梁底的距离，那么风管顶距离梁底的距离需要我们进行换算。如何解决这一问题呢？

    我们使用快捷键“VV”命令，调出“可见性/图形替换”，找到“风管”的可见性，点击前面的“+”，会出现“中心线”、“升”、“降”三个选项。

    我们将“升”、“降”前面的勾号去掉，如下图所示

    再次进入相对应的剖面，使用“DI”命令，选择梁底，再点击风管，我们发现使用“DI”命令不仅能进行梁底距离风管中心之间的距离测量，也可以进行梁底距离风管顶和风管底部之间的高度测量。
