对于Revit初学者来说，钢筋绘制可能一直是一个盲区，今天，小编就跟大家介绍一下，在Revit中如何绘制框架梁钢筋。

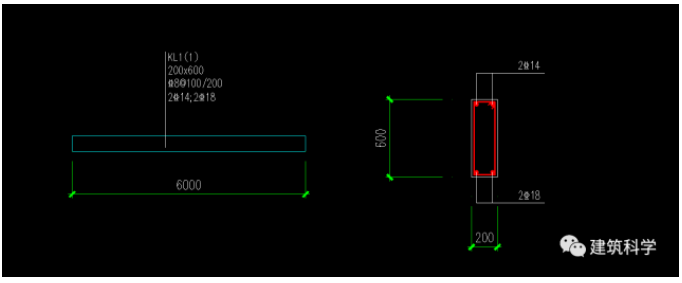

如下图所示框架梁，长6000mm，截面宽度200mm，高度600mm,梁顶部钢筋2根14，下部钢筋2根18,箍筋加密区为100mm,非加密区为200mm：

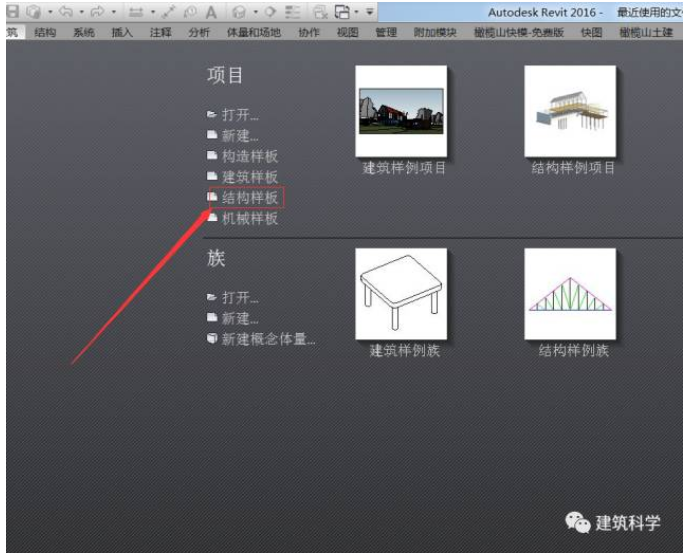

首先打开Revit软件，新建一个项目，选择样板文件为结构样板：
在结构菜单中，绘制一根矩形梁：

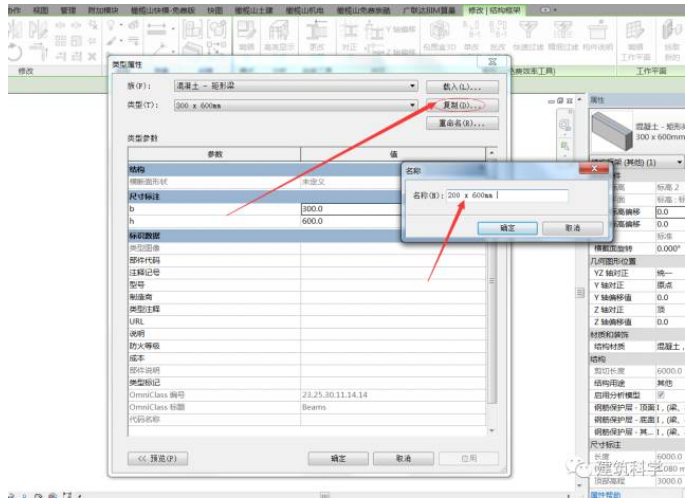

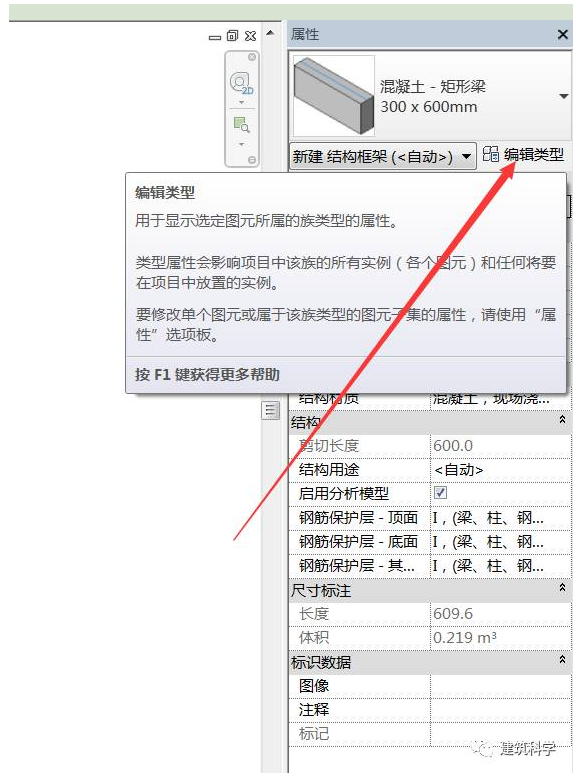

在梁属性菜单中，选择任意一根矩形梁，在属性栏中选择编辑类型，对矩形梁进行编辑：
根据梁截面宽度跟高度编辑梁，并在平面图中绘制6000mm的矩形梁：

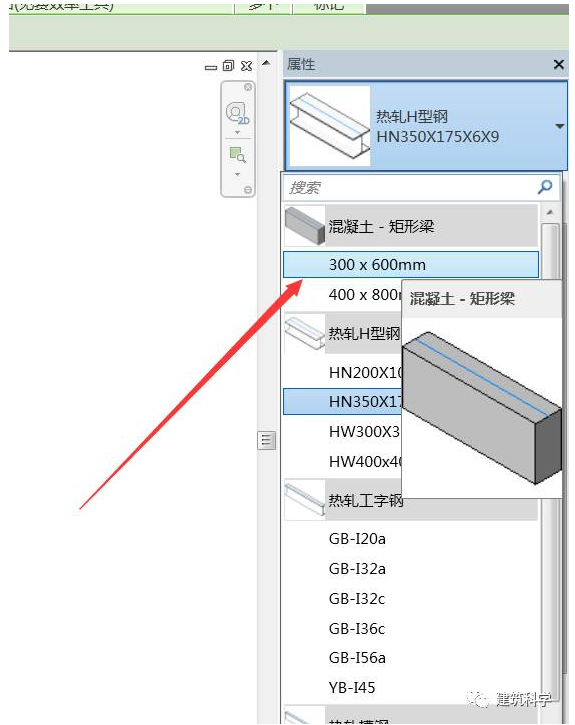

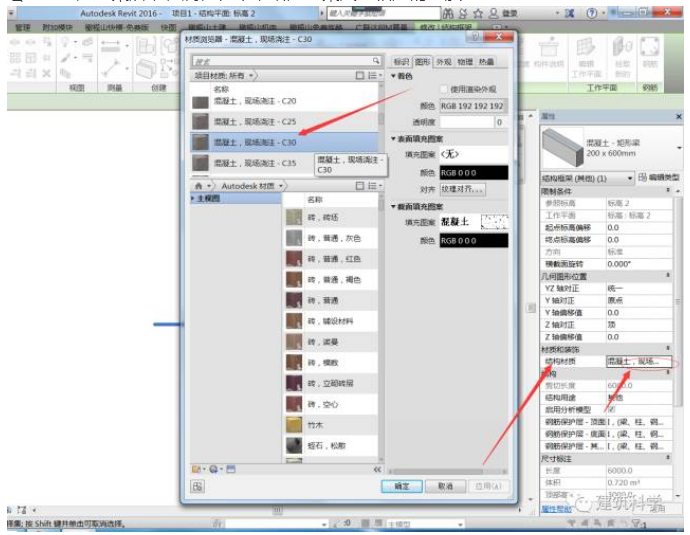

绘制完成矩形梁后，在属性栏中，给矩形梁赋予相应的材质：

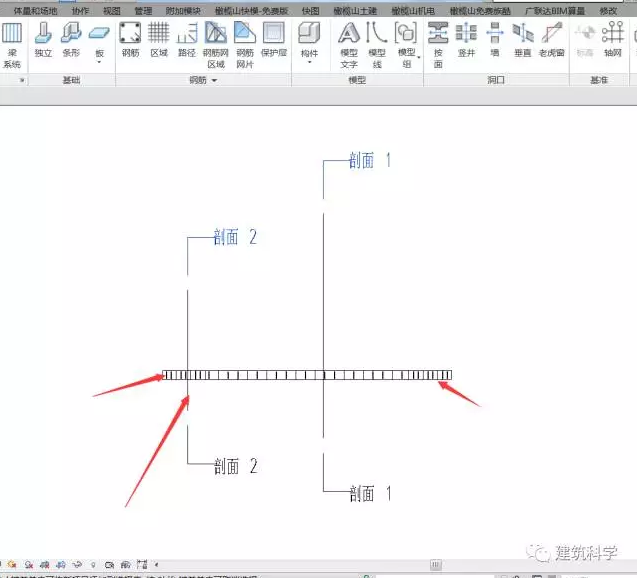

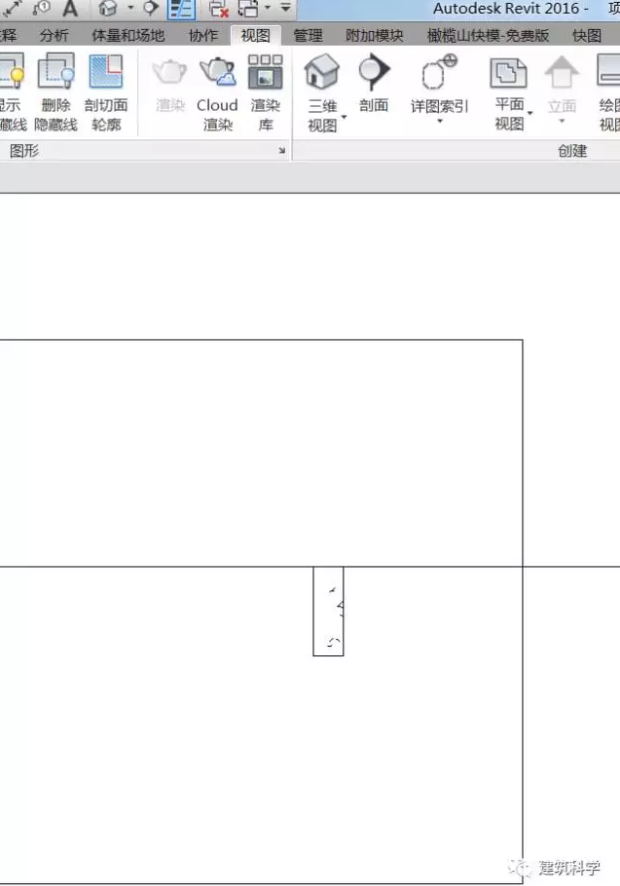

Revit中绘制钢筋得在剖面图纸进行绘制，接下来我们创建一个剖面，选中视图，在视图菜单中选择剖面，我们新建如下图所示剖面1：
选择项目浏览器中的剖面，进入1-1剖面截面：

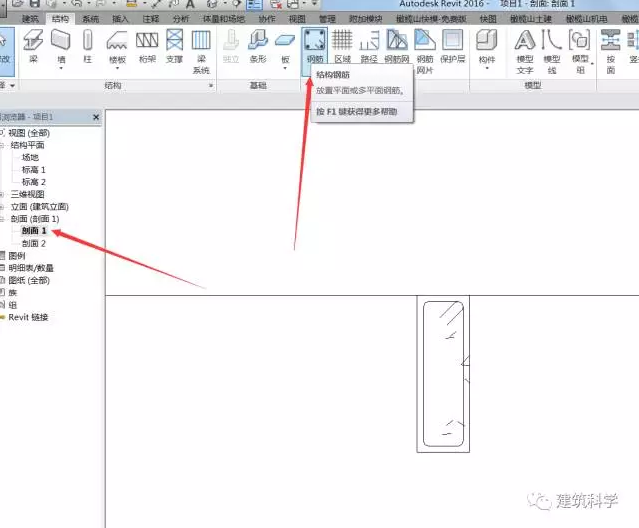

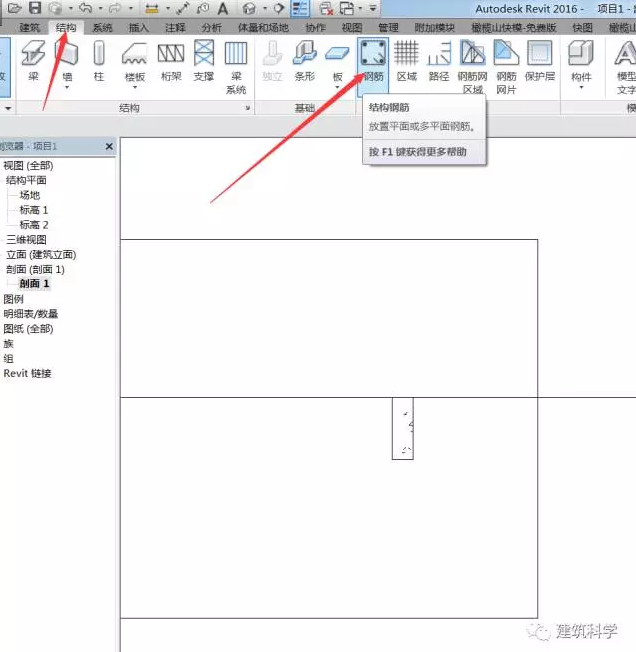

选择结构选项中的钢筋选项;
我们首先绘制箍筋：选择钢筋类别

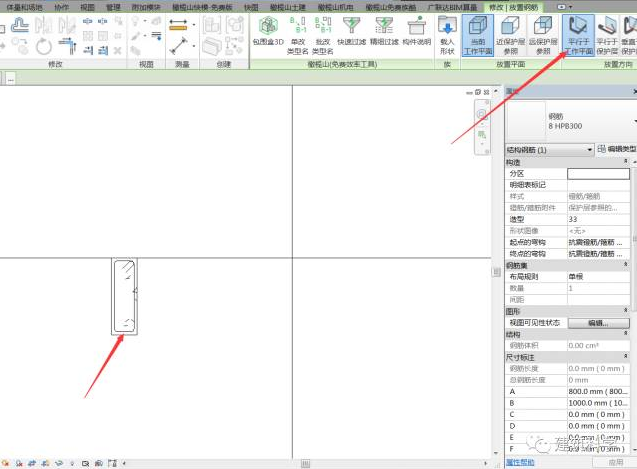

选择放置形式为平行于工作平面，我们放置一根钢筋：
选择所绘制的钢筋，在属性菜单栏中视图可见性状态，点击编辑：

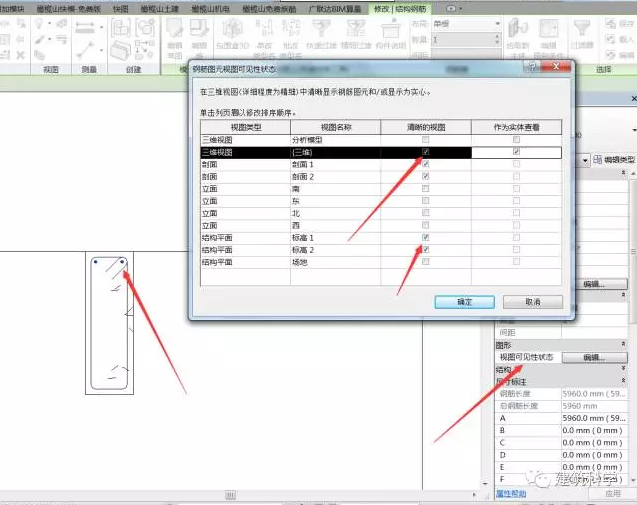

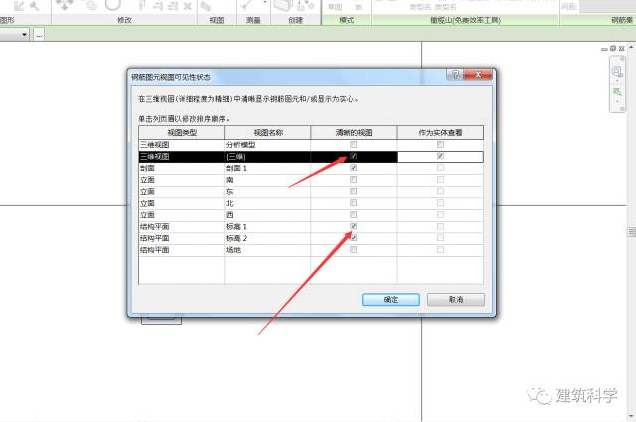

将所要显示的钢筋视图勾选上：

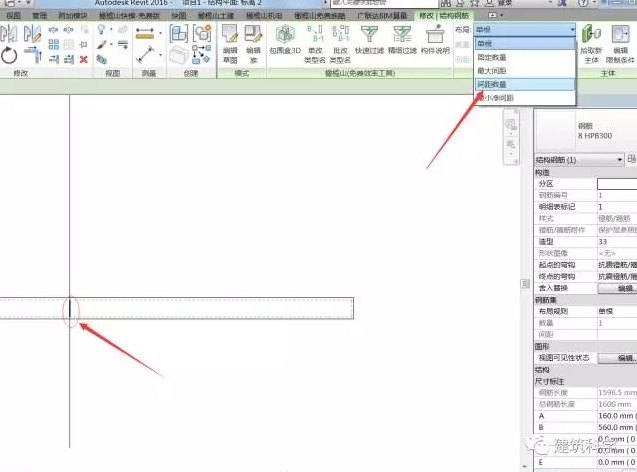

切换到平面视图，选择钢筋，右上方布局中，我们选择间距数量

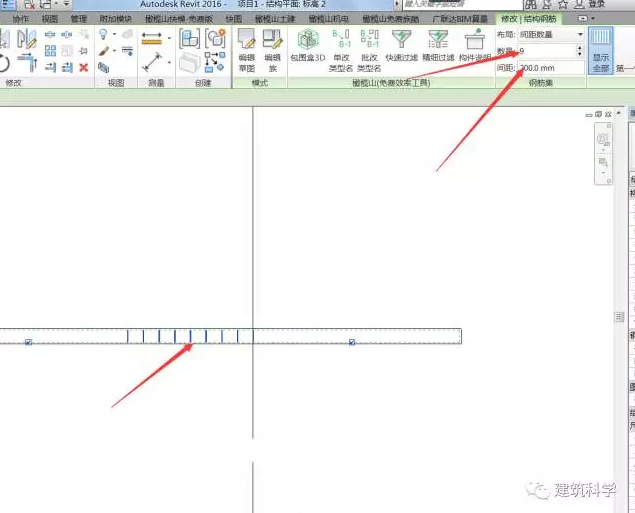

在非加密区，我们填写要求的200mm：
同样的操作，我们绘制加密区的箍筋：
接下来，我们开始绘制纵筋：还是切换到剖面1，选择结构菜单下的钢筋选项：

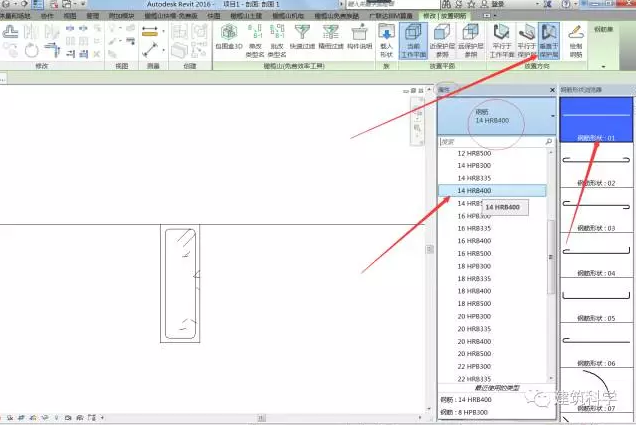

选择钢筋型号跟类别，放置方式选择垂直于保护层,放置2根14的纵向钢筋：
选中2根14，在视图可见性中勾选所要显示的视图：

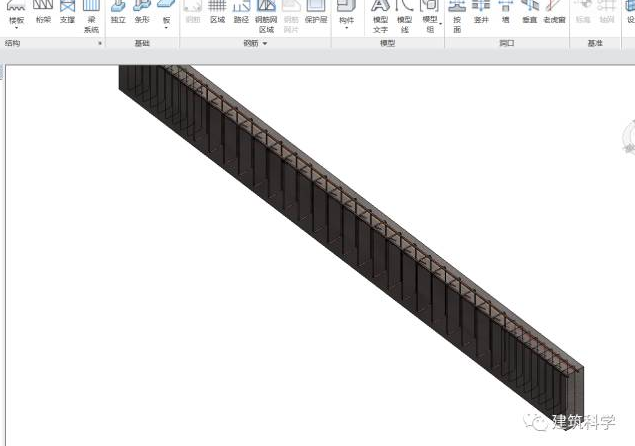

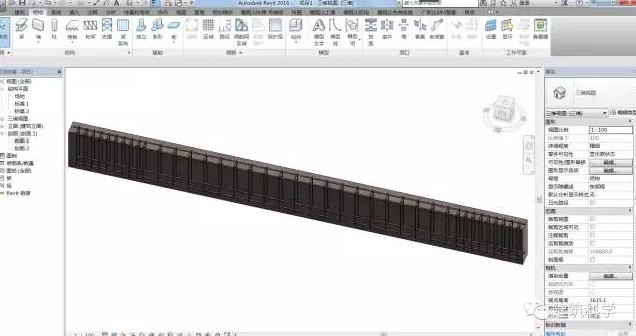

在三维视图中可以直观的看一下，所绘制的钢筋：
同样的操作，我们完成下部2根18的操作，到此为止，我们的矩形梁钢筋就绘制完成：
