对于一栋多层建筑，在Revit中，默认的三维视图都是显示整个建筑所有层的3D模型(如图1所示)，如何显示某一层的3D模型呢(效果如图2所示)?
解决方法：
1、在三维视图模式下，在ViewCube上点鼠标右键

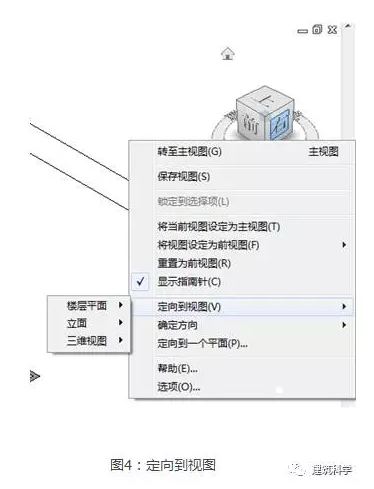

2、在弹出的菜单中，将鼠标移至“定向到视图”

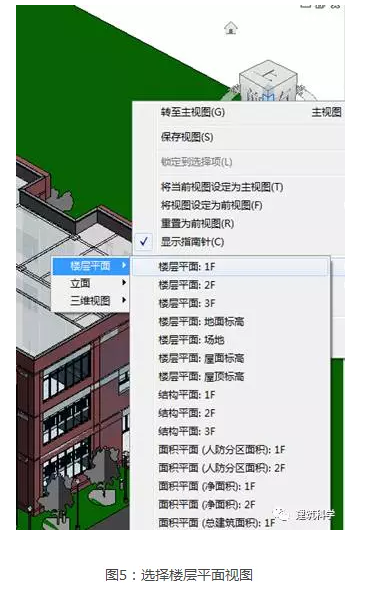

3、再将鼠标移至“楼层平面”，选择你想显示的楼层即可

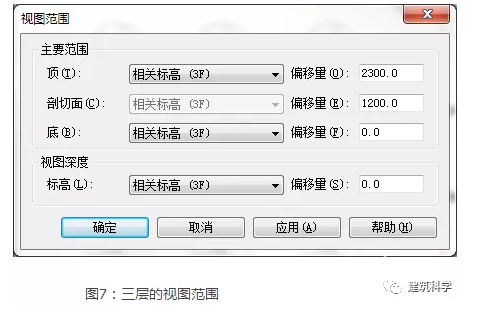

4、本例中选择了“楼层平面：3F”，效果如图6所示。从图中可以看出窗户都被切掉了一部分，这是因为在楼层平面视图中，“楼层平面：3F”的视图范围顶部只到2300(如图7)，而三层的层高为3900(如图8)。通过调整“视图范围”，可以改变本层3D模型的显示范围。例如顶部偏移量改成3500(如图9)，三层的3D模型变成如图10所示。(提醒：调整“视图范围”后，必须按1~3的步骤重新操作一遍，3D模型才会更新)。
