在Revit出图过程中,如果要对一些复合结构截面线的颜色和样式做一个区分,
如图1,该怎样来设置呢?
如图1

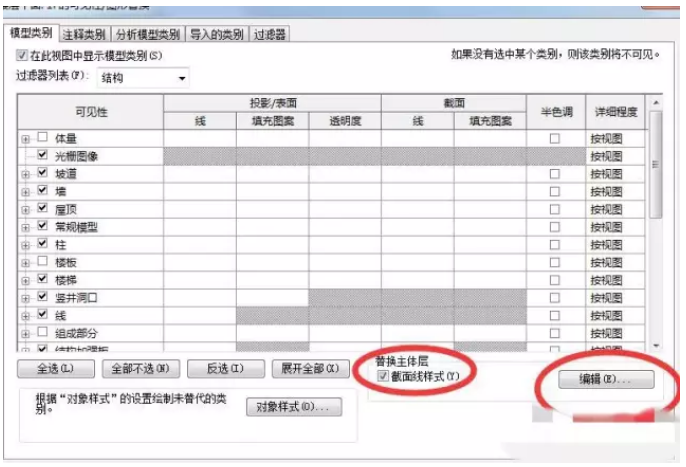

在视图选项卡,单机可见性图形,在可见性图形对话框,把右下角截面线样式勾上,然后点击右边的编辑,就可以修改不同构造层的截面线的样式。如图2、如图3
如图2
如图3
修改后显示样式见下图。如图4
