关于Revit照明
一、光源
（1）光源是照明设备中发射灯光的那一部分（如灯泡）。
（2）一般，每个照明设备族都有一个光源。要创建使用多个光源的照明设备，需创建一个嵌套族。
（3）对于每个光源，可以指定灯光图元的形状（点、线、矩形、或圆形）和光线分布（球形、半球形、聚光灯或光域网）。
（4）此外，可以定义光域特性，如“光损失系数”、“初始亮度”和“初始颜色控制”。在项目中，可以调整每个光源的位置和亮度来获得所需的照明效果。
二、光域和IES文件
（1）光域是用于创建真实照明设备族的参数。光域帮助定义在建筑模型的渲染图像中显示的可见光。
（2）可以用于特定照明设备的光域取决于其光源的定义。包含“光损失系数”、“初始亮度”和“初始颜色控制”等参数。
（3）将光源的光线分布指定为光域网后，可以指定一个IES文件。使用IES文件来使光域网代表光源。
（4）IES文件是由照明设备制造商提供的一个文本文件。它描述球形轴网上各点处光源的亮度。此外，他还描述了灯光从照明设备（光域网）发出来时所形成的几何图形。
三、创建光源设备

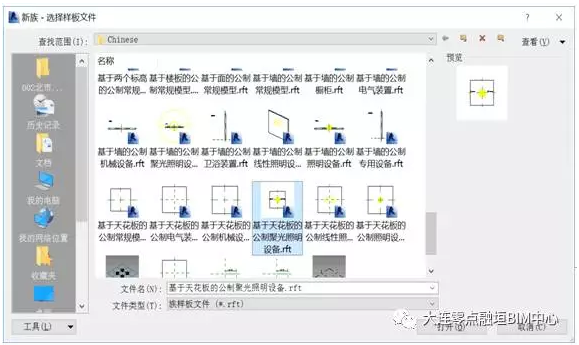

（1）新建照明设备样板
-公制照明设备.rft
-公制照明设备.rft
-公制聚光照明设备.rft
-基于墙的公制照明设备.rft
-基于墙的公制线性照明设备.rft
-基于墙的公制聚光照明设备.rft
-基于天花板的公制照明设备.rft
-基于天花板的公制线性照明设备.rft
-基于天花板的公制聚光照明设备.rft
（2）定义光源

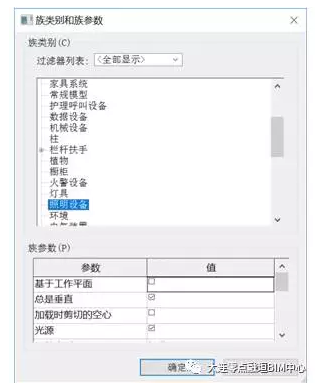

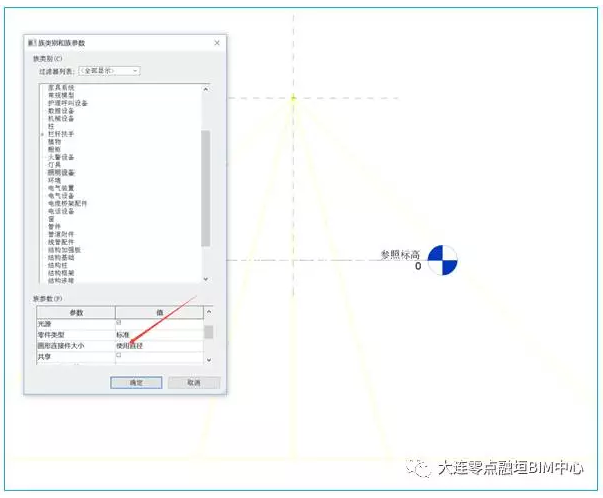

-启用光源参数

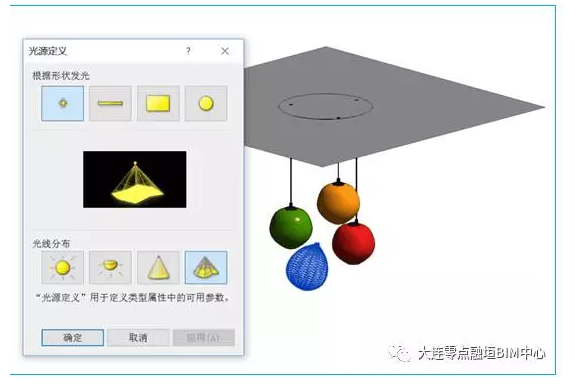

（3）定义光源的几何图形
-光源的几何图形确定光源形状，包括：点、线、矩形、圆形。
-光源的光线分布的填充图案，包括：球形、半球形、聚光灯、光域网（IES）。
-光源形状和光线分布可组合设置。

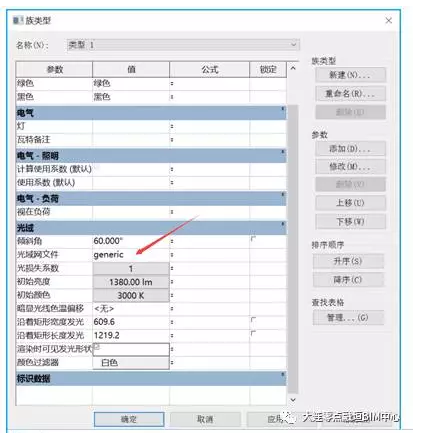

（4）定义光源设备相关参数

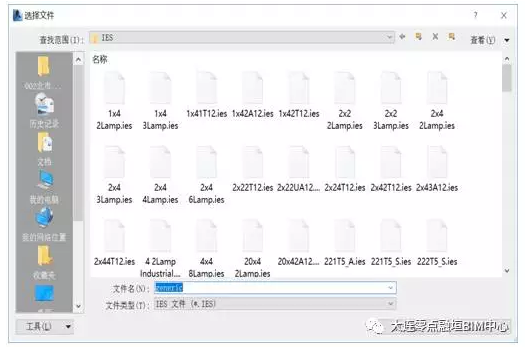

-当在上一步光源光线分布设定光域网时，可以选定revit自带IES文件，或在网上有很多可以下载，都是通用的。

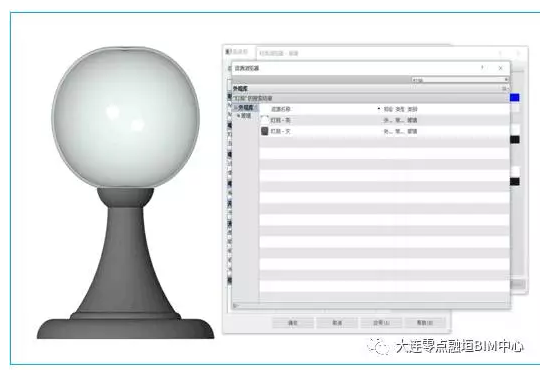

（5）为照明设备绘制实心几何图形
-如果需要在渲染图像中显示灯泡表面，需创建几何图形，选择“灯泡-亮”材质。改外观白色、发亮、发出适量光。或者，选择材质检索，选择默认光源，通过勾选材质自发光选项，达成效果。

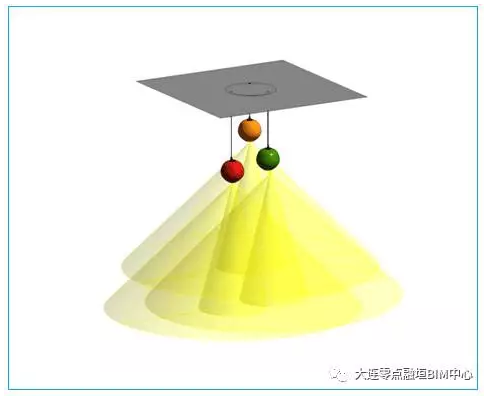

（6）创建多个光源的照明设备，需创建嵌套族。
-做好光源族，将其嵌套在照明族里，定义好光源参数。
-嵌套族可以选择共享和不共享，具体看是否需要单独控制光源参数。
四、使用光源设备

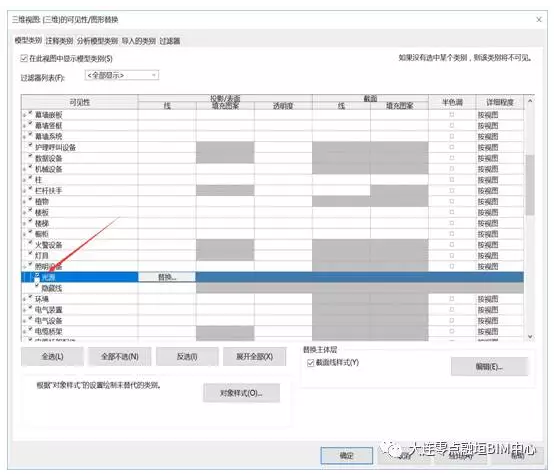

（1）一定要注意使光源可见。

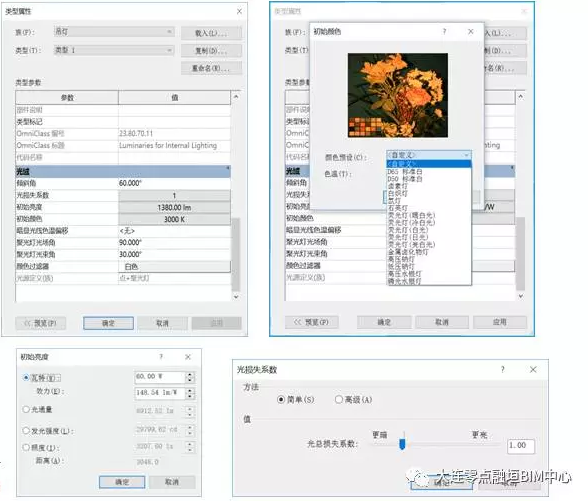

（2）控制光源亮度。
-修改初始亮度 改变瓦数等信息。
-光损失系数 增强或降低光线输出以反映项目中的环境因素。

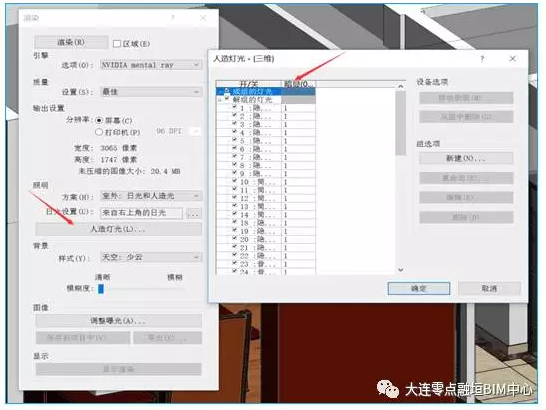

-暗显灯光 表示通过暗显在渲染图像中创建情绪照明的天花板灯光。
1表示未变暗，0表示完全变暗，介于中间设定数值。
