如上图所示，我们相对管道阀门组件出明细表，且明细表要附加阀门图片，我们该如何操作。
首先，我们需要对各个阀门组件进行截图，图片存储于制定的文件夹中；
将不同类型的阀门组件截图保存以后，我们生成需要的管路附件明细表，如图所示，点击视图-明细表命令；

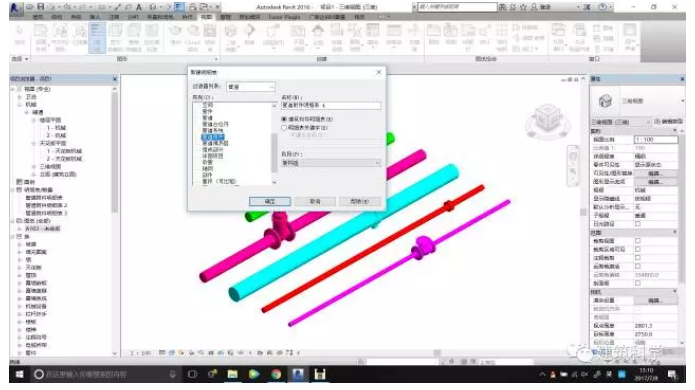

我们选择管道-管路附件
在字段中，我们记得选择“图形”
生成的明细表第一项中图像一列是空白的，那是因为我们还没有关联对应图片；

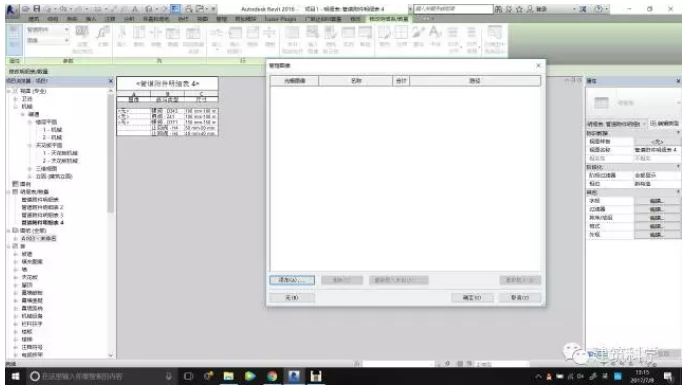

我们点击图像中的省略号图标，在弹出的管件图像中点击添加；
选择对应的阀门图片；
依次将对应的阀门图片一一关联；
生成的明细表只有图片名称，没有对应的图片；
我们点击“视图”——“图纸”，创建一张图纸；

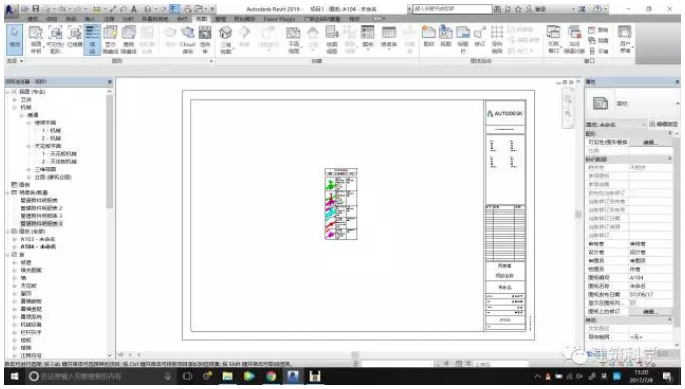

我们将管件明细表拖至图纸中；
则带有图片的管件明细表生成了。
