    由于我们在做项目的时候是按层分文件的，通常吧模型链接在一起的时候都会出现下面这种情况。

    由于上层出现了多个高差，导致下层的模型申上了上层模型当中。这时候就要把他调下去。我们只需要上层模型的楼板就可以了，但是上层模型的墙、柱等构件妨碍了我们的工作。那要怎么办呢?难道要把那些妨碍我们工作的构件删除了，不需要这样。我们只要设置一下链接的Revit就可以了。步骤如下

    1、点击“视图”选项卡里的“可见性”或快捷键“vv”、“VG”。软件弹出下图对话框

    2、转换到“Revit链接”选择需要设置的链接Revit文件，点击“显示设置”下，文件对应的“按主体视图”

    弹出下图对话框，在“基本”里系统默认是“按主体视图”，我们要改为“自定义”

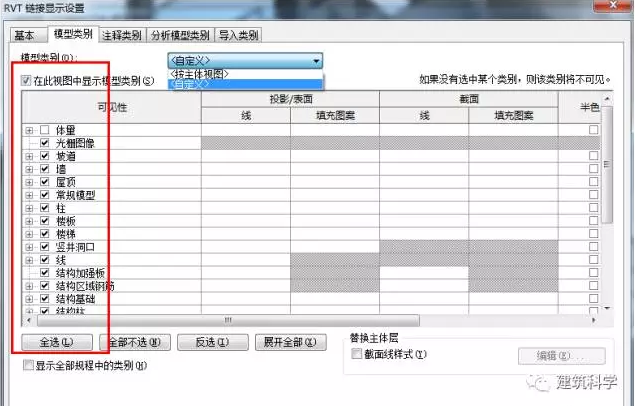

    3、切换到“模型类别”对话框，把模型类别右边的“自定义”改为“按主题类型”，那么下面构件就可以随便设置可见性，把暂时不需要用到的构件隐藏了。

    这是把墙和柱子隐藏后的结构，是不是感觉好很多呢?
