在机电项目中，面对错综复杂的管道，总让人头疼。现在有了BIM模型的直观反映，大大减少了图纸的错误。那么在Revit中我们是如何检查一条管道的错误连接呢？其实就是Revit中一个简单的功能就能完成这个工作。

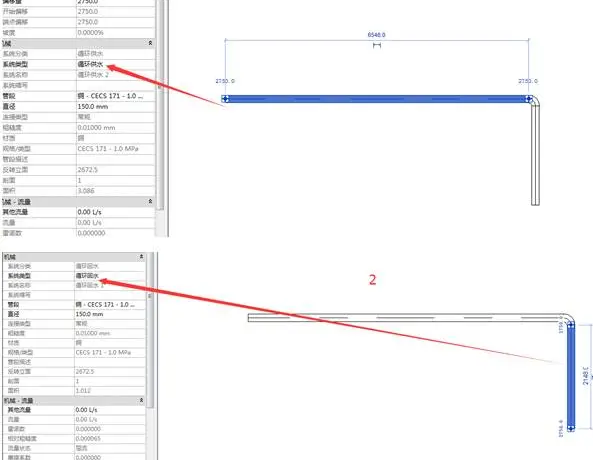

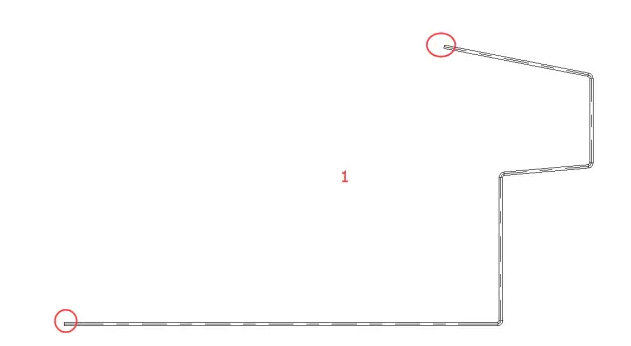

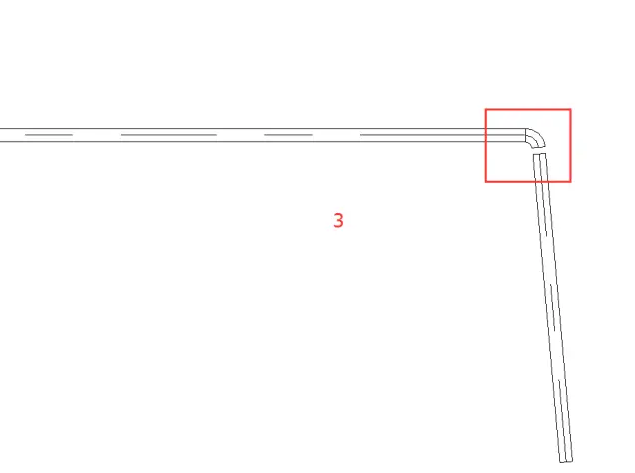

首先，我们需要绘制三种错误的管道。这三种错误分别是：1、管道头尾没有连接好；2、管道之间的系统不一致；3、管道与管件之间没有连接。
在【分析】选项卡中找到“检查管道”命令，单击检查管道。我们刚设置的错误点全都在管道上出现了。
“检查管道”的作用：
一、检查所有管道系统中的管道是否正确以及系统指定是否有效；
二、无效的管道系统将显示警告标记；
三、单击警告标记以显示消息。在某些情况下，消除初始警告后可能会显示其他警告信息。
Revit中还有很多类似的实用的功能，如：检查风管系统、检查线路等。多去发现，使我们使用中更有效率！
