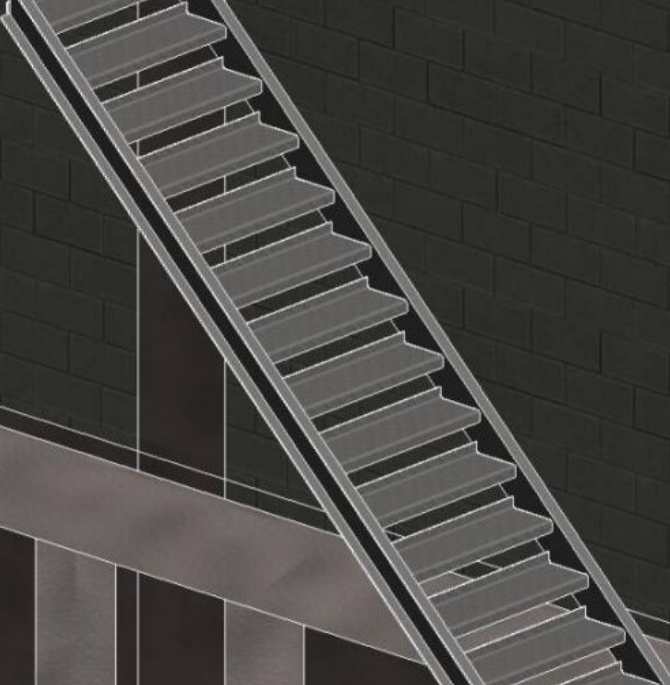

在建模过程中我们有时候需要建一些特殊的楼梯，如图所示就是一般的钢梯形状，但是Revit中并没有这种类型的楼梯，可以通过设置组合楼梯的参数来达到这种效果。

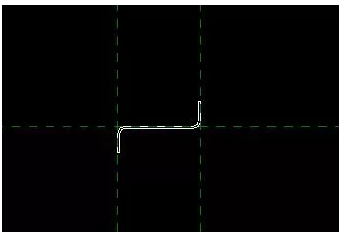

1.首先新建一个公制轮廓族，将需要的踏板截面轮廓绘制出来如图所示，并将其保存为合适的名字。
2.接着再新建一个轮廓族将梯边梁的轮廓绘制出来如图所示，并将其保存为合适的名字。

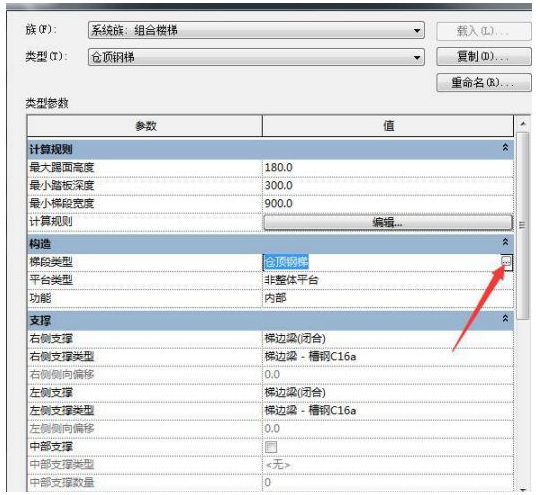

3.在需要创建楼梯的项目文件中将刚才绘制的轮廓族载入进来，新建一个组合楼梯，打开编辑类型复制一个新类型并重命名，然后打开梯段类型属性对话框，如图所示。

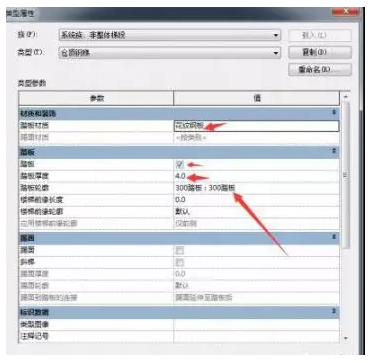

4.接着编辑梯段类型属性，给踏板材质、厚度等设置相应的值，踏板轮廓选择刚才绘制并载入的轮廓族，如图所示。取消梯面的勾选，保留踏板的勾选，然后点击确定。

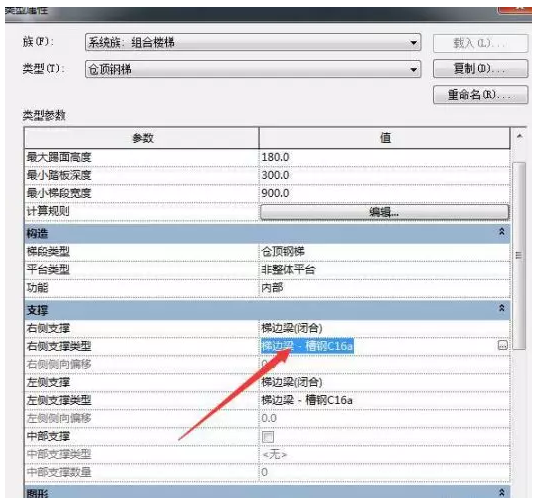

5.单击支撑位置（左、右），选择梯边梁，然后选择支撑类型，如图所示，进入梯边梁类型属性对话框。

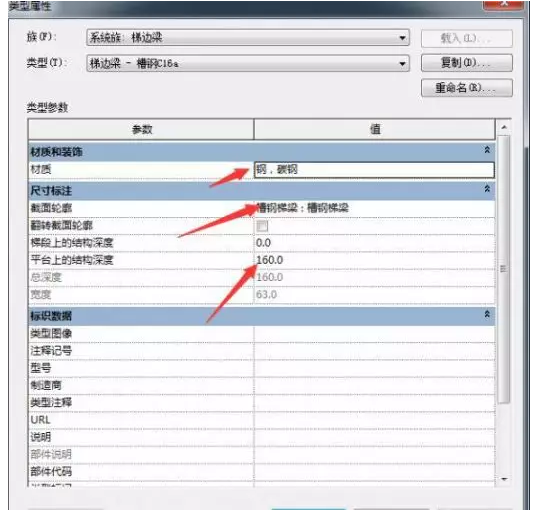

6.添加材质，截面轮廓选择刚才绘制并载入的梯边梁轮廓族，平台结构深度需要根据实际楼梯位置进行调节。用同样的方式设置左侧支撑，点击两次确定后就可以绘制楼梯了。
画完楼梯后会发现梯梁和踏板的位置可能不是十分匹配，此时可以调整踏板和平台的深度以及轮廓族的轮廓位置，从而更好的匹配梯梁和踏板。
