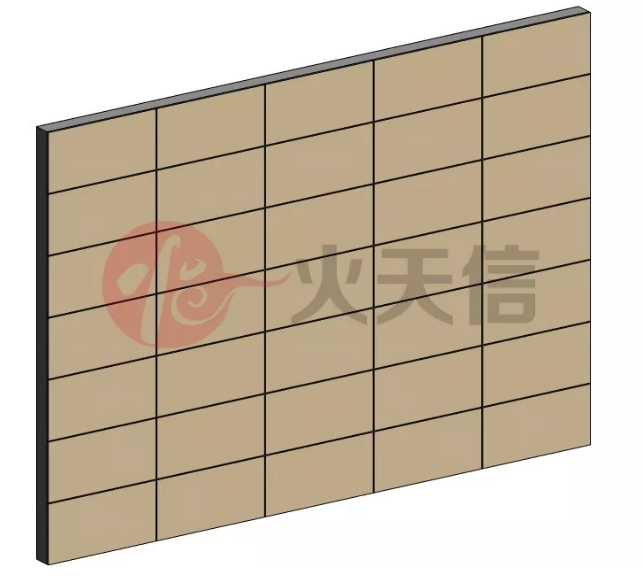

在Revit中创建墙面砖的方法有多种，今天我们来介绍基于Revit的零件功能创建墙面砖。如下图：
创建方法如下如下：

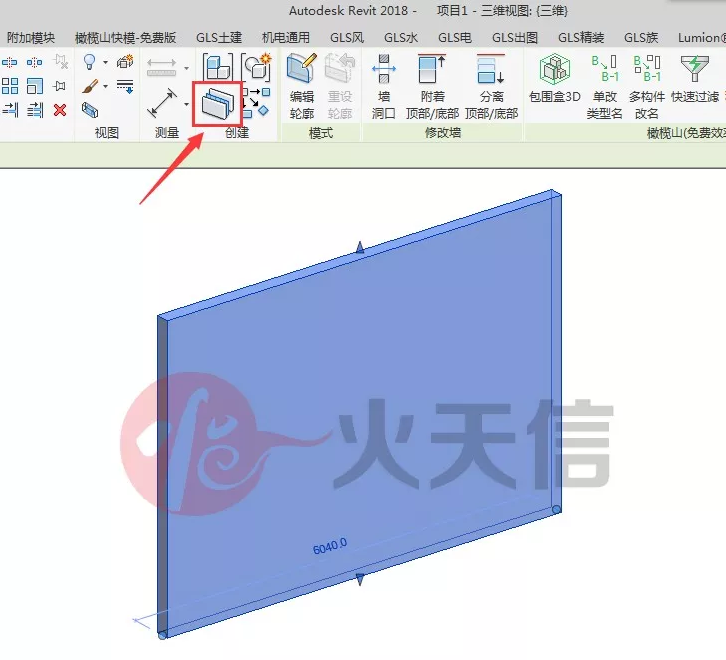

1、创建一面墙，选中墙体，单机创建零件工具；

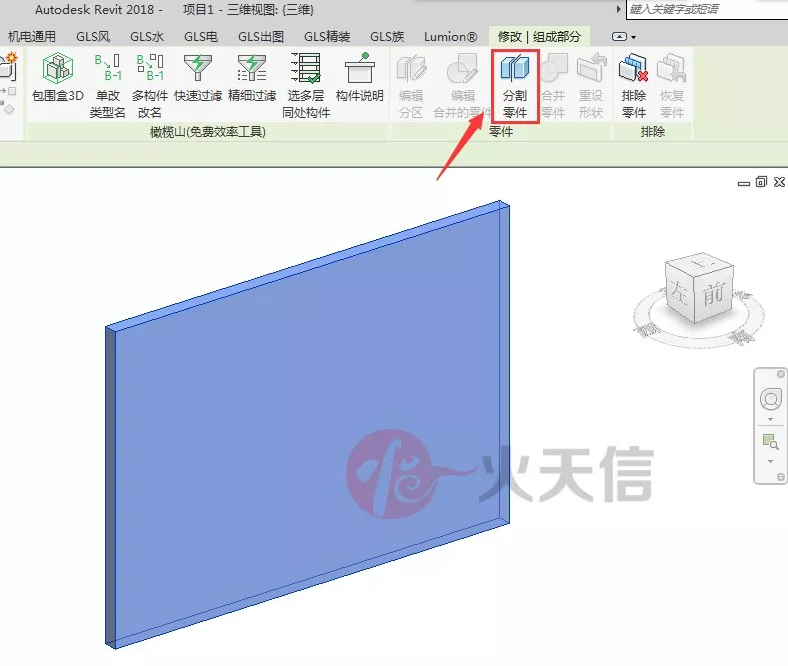

2、选中已创建的零件，选择分割零件工具；

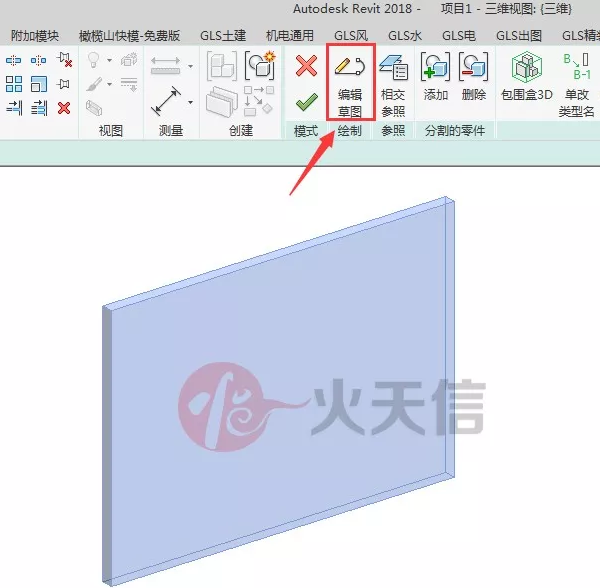

3、单机编辑草图，对零件进行分割；

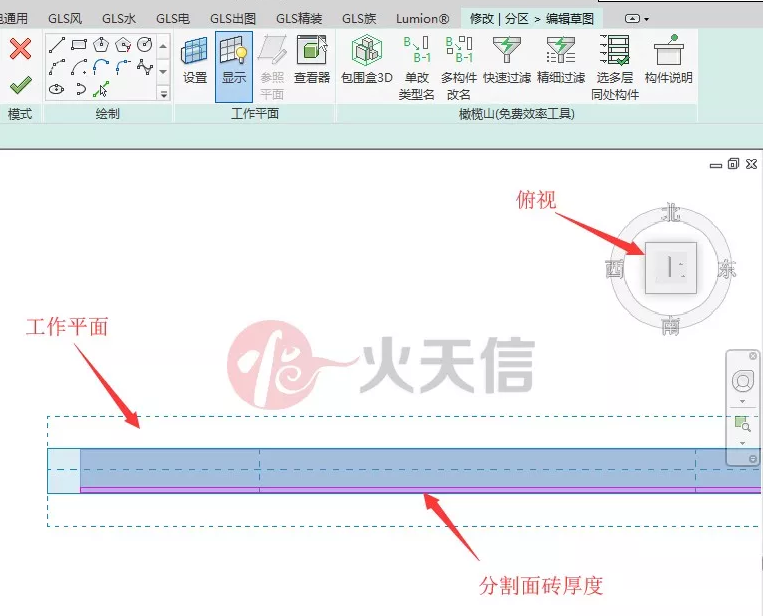

4、将操作工作平面设置于墙体的横截面上，先对墙面砖的厚度进行分割，分割完成后打钩完成编辑模式；

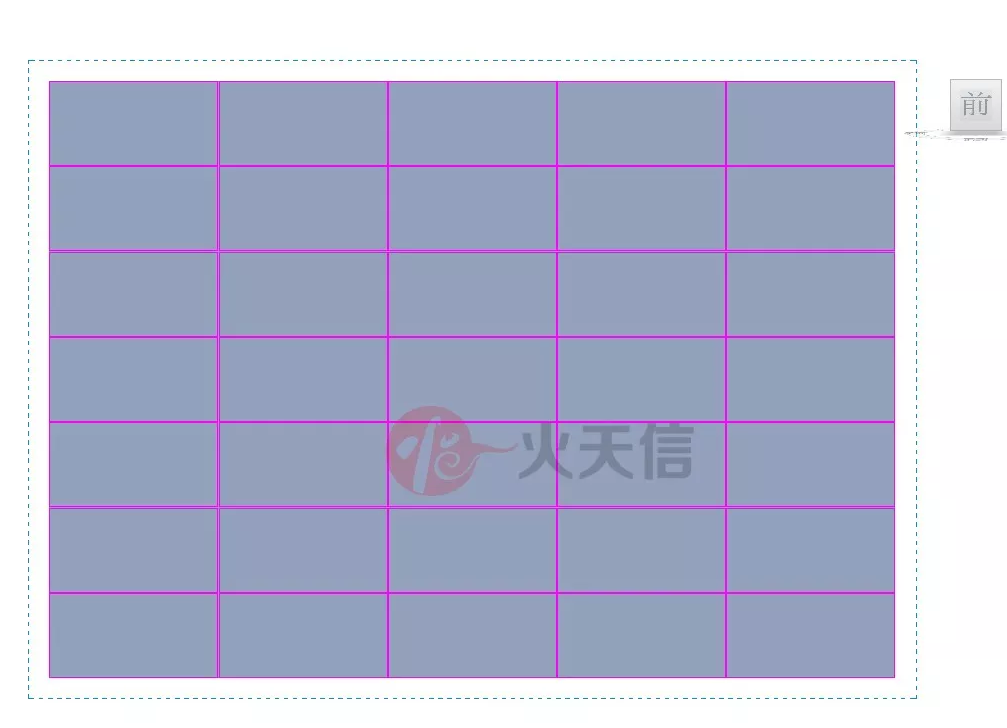

5、选中分割好的面砖厚度零件再进行零件分割，将操作工作平面设置于墙体面砖一侧的立面上，对墙面砖进行分格（注意预留砖缝厚度），然后打钩完成编辑模式；

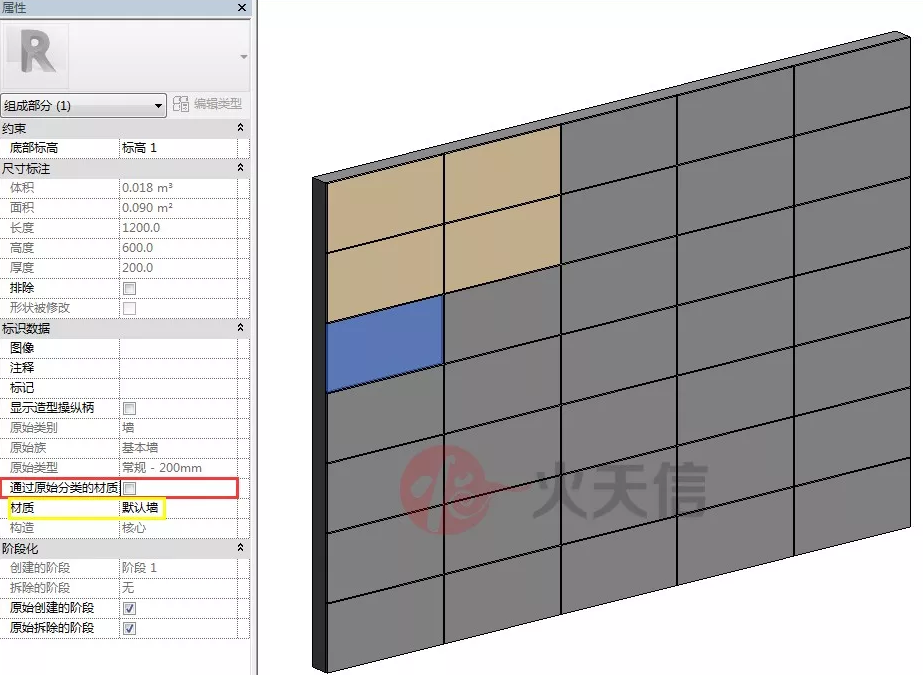

6、面砖材质设置：
（1）选中墙面砖，将属性栏中“通过原始分类的材质”后的“√”去掉；
（2）对面砖赋予材质。
