Revit画螺母
看好多小伙伴在为画螺丝、螺母的类似问题发愁，所以我就来为大家举例演示一下如何画螺母，供大家学习交流！
1、打开Revit，新建族，选择“公制常规模型”打开

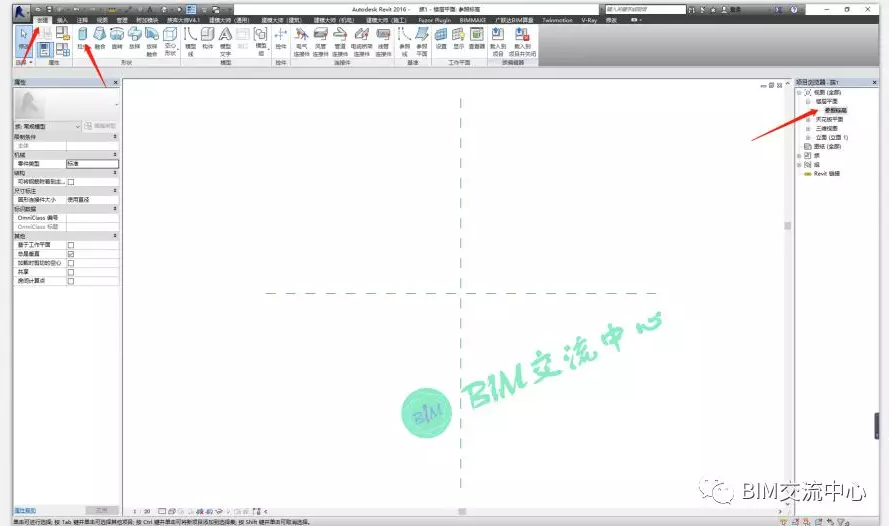

2、在楼层平面，参照标高平面，点击创建，选择拉伸命令

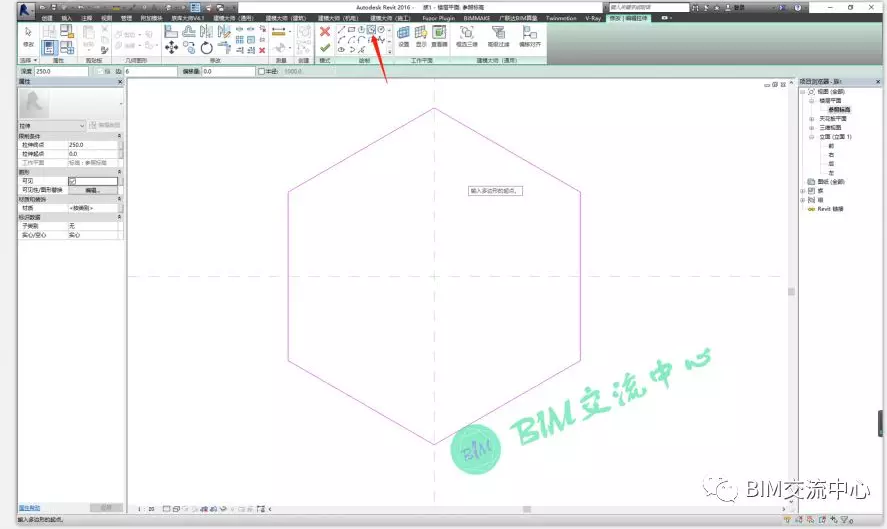

3、点击选择多边形工具，创建一个多边形，点击确定

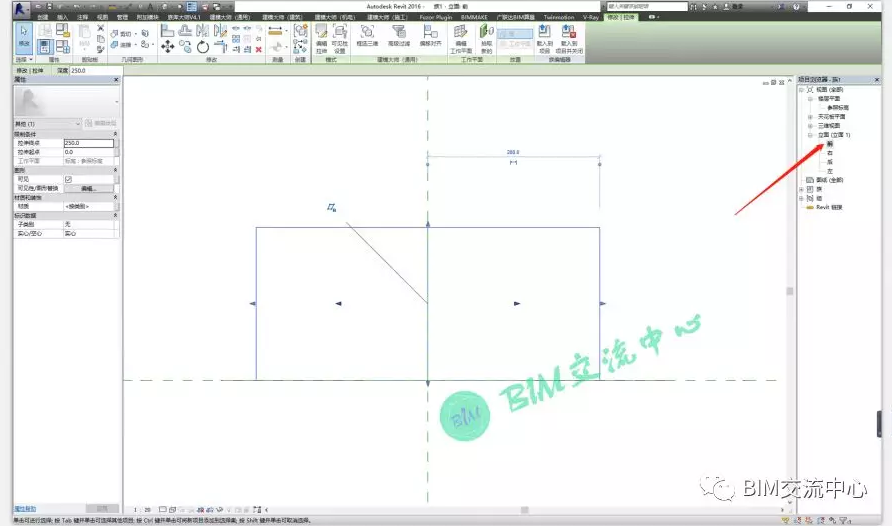

4、然后打开立面前视图

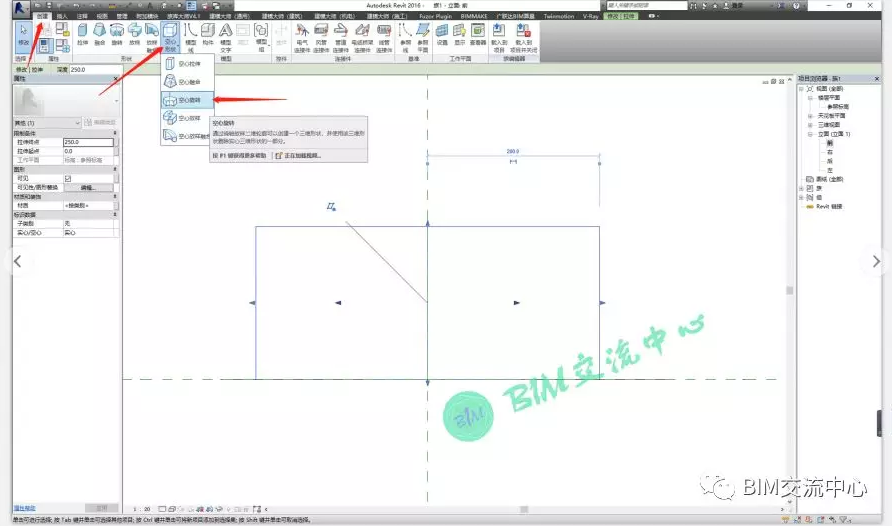

5、点击创建，选择空心形状，空心旋转命令

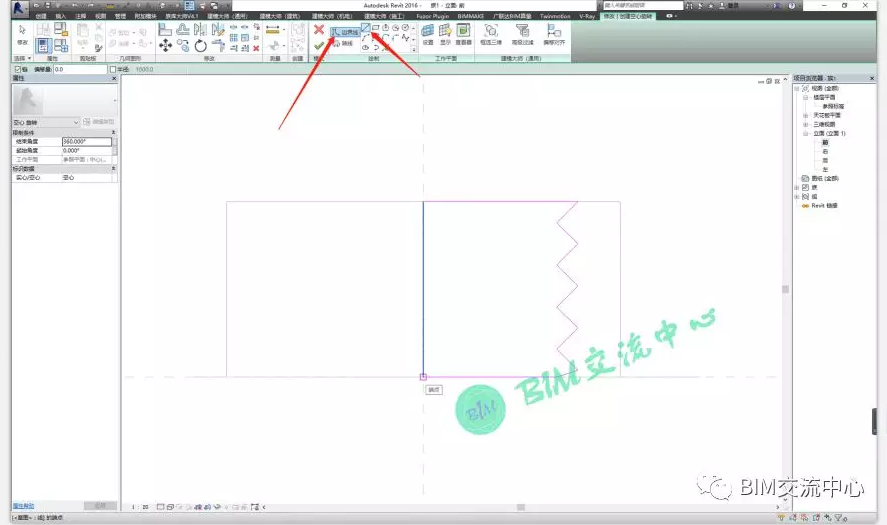

6、点击边界线，创建螺纹边界线形状

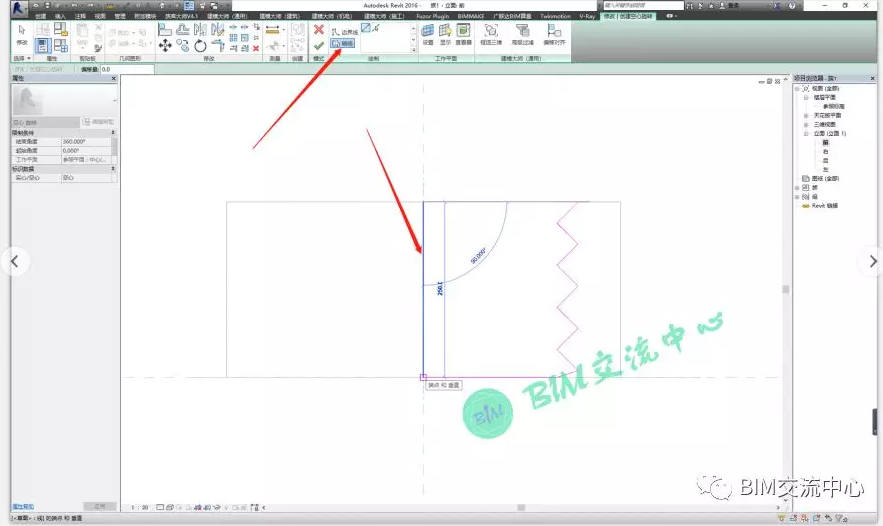

7、点击轴线，选择绘制中心轴

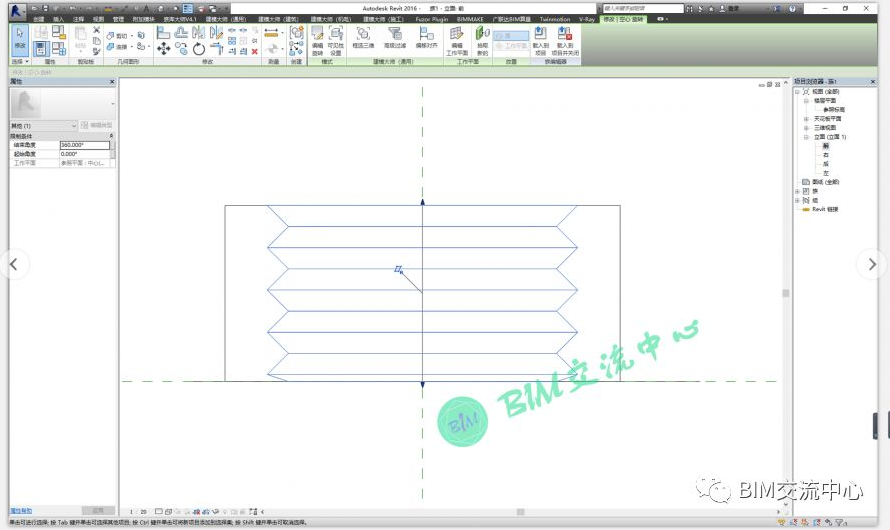

8、点击确定，绘制完成

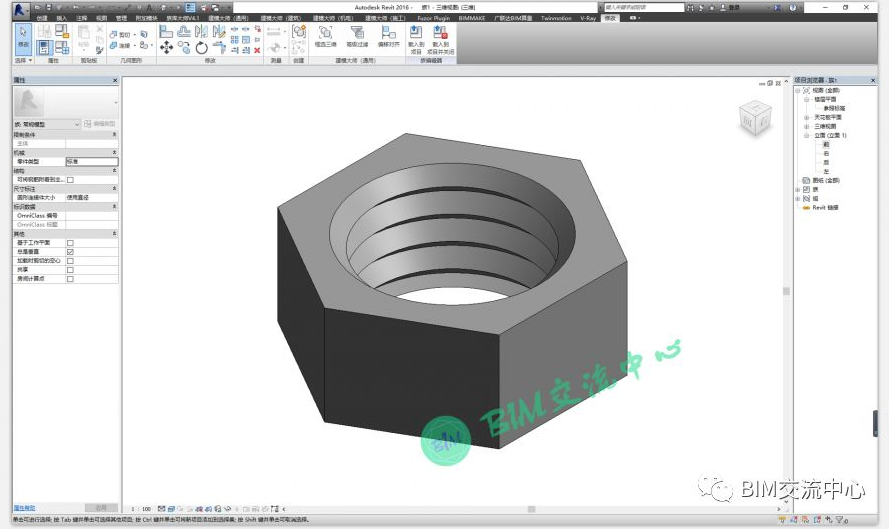

9、打开三维视图查看效果
以上为平行螺纹绘制方法，可能有些同学想要更加逼真，作出斜螺纹的效果，那么我在下期再为大家介绍斜螺纹的绘制方法。谢谢大家的批评指导，如有什么问题请在留言区留言！
