这一期我们的内容是将Revit模型带材质导入到Unity3D软件，此类方法属于不需要任何付费插件的免费的方法，目前已有的方法中都是需要付费的插件，这有一定的限制。
先介绍一下unity：
Unity3D是由UnityTechnologies开发的一个让玩家轻松创建诸如三维视频游戏、建筑可视化、实时三维动画等类型互动内容的多平台的综合型游戏开发工具，是一个全面整合的专业游戏引擎。Unity类似于Director,Blendergameengine,Virtools或TorqueGameBuilder等利用交互的图型化开发环境为首要方式的软件。其编辑器可运行在Windows、Linux(目前仅支持Ubuntu和Centos发行版)、MacOSX下，可发布游戏至Windows、Mac、Wii、iPhone、WebGL（需要HTML5）、Windowsphone8和Android平台。也可以利用Unitywebplayer插件发布网页游戏，支持Mac和Windows的网页浏览。它的网页播放器也被Mac所支持。——来自百度百科
换句话说，我们如果可以将BIM模型导入到Unity3D，再加以开发，可以实现以上应用。但是Revit模型以fbx格式导出到Unity3D主要有两个问题，第一是没有材质，第二是目前市场上有插件可以实现有材质导出，但是一般都是收费的，限制了BIM到Unity3D的导出。本期就用一个软件流程的方法，来解决这个问题。
准备材料：Revit2016，Naviswork2016，Unity3D2017（软件领取见文末）
步骤一：Revit导出NWC模型

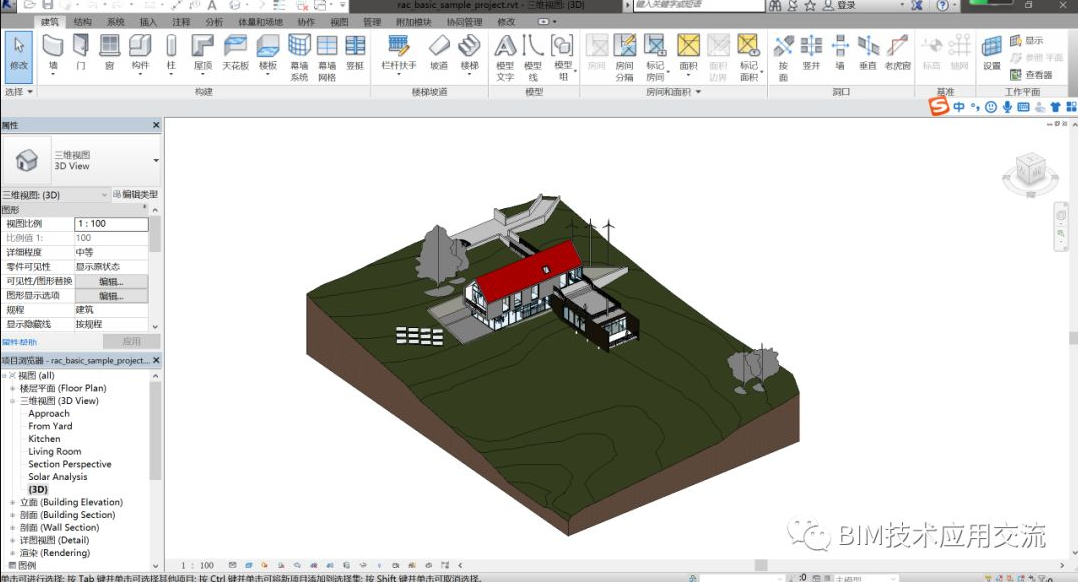

（1）打开Revit2016软件，打开一个模型，这里用的是Revit2016自带的案例模型。

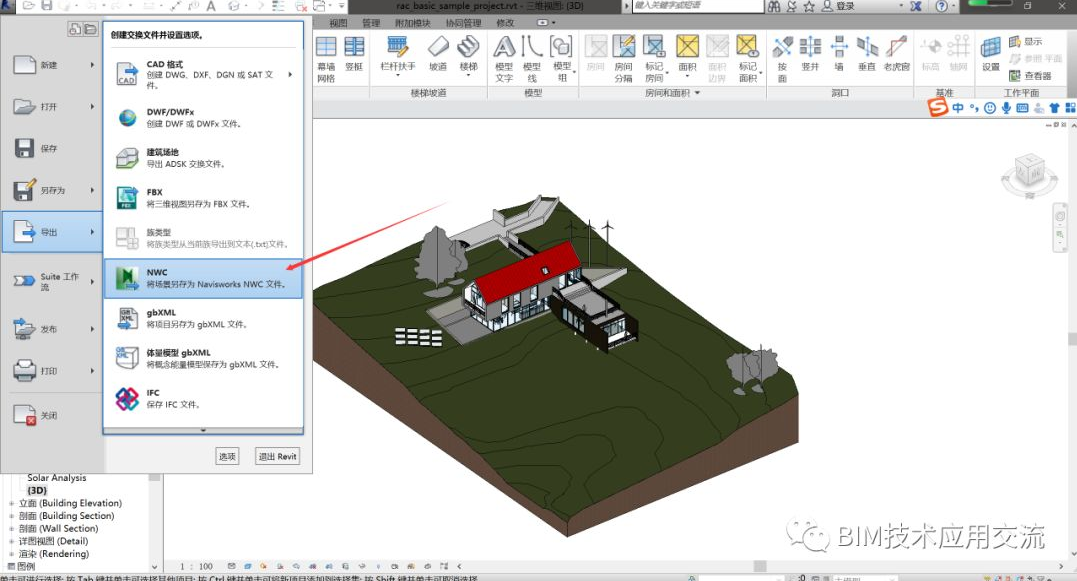

（2）导入NWC文件，这里在安装好Revit过后，再安装Naviswork才会出现这个导出，保存下来nwc文件。
步骤二：Naviswork软件导出fbx模型
（1）打开NavisworksManage2016软件，将上一步导出的nwc文件在Naviswork软件中打开，打开的方式很多，可以按照常规打开文件方法打开，可以直接拖进来。

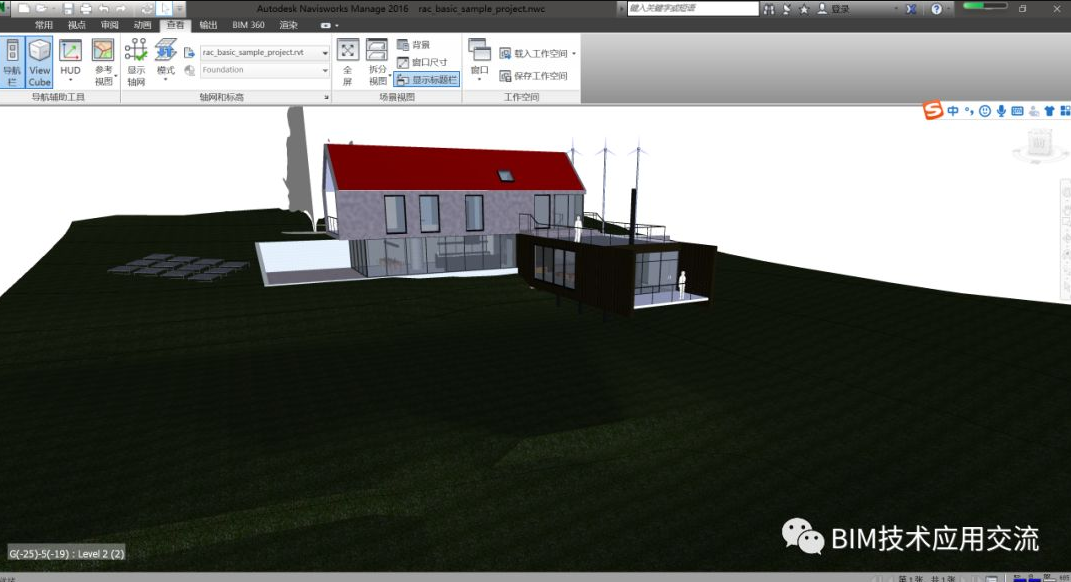

打开成功后如下图

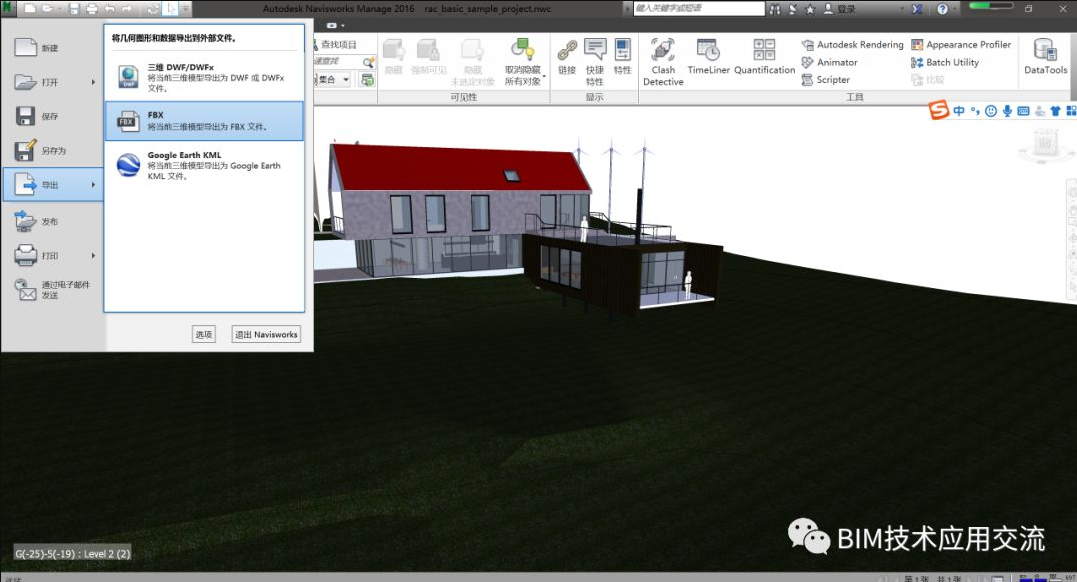

（2）导出fbx文件
这里需要把单位换成毫米，点击确定后保存下来。
步骤三：加载到Unity3D

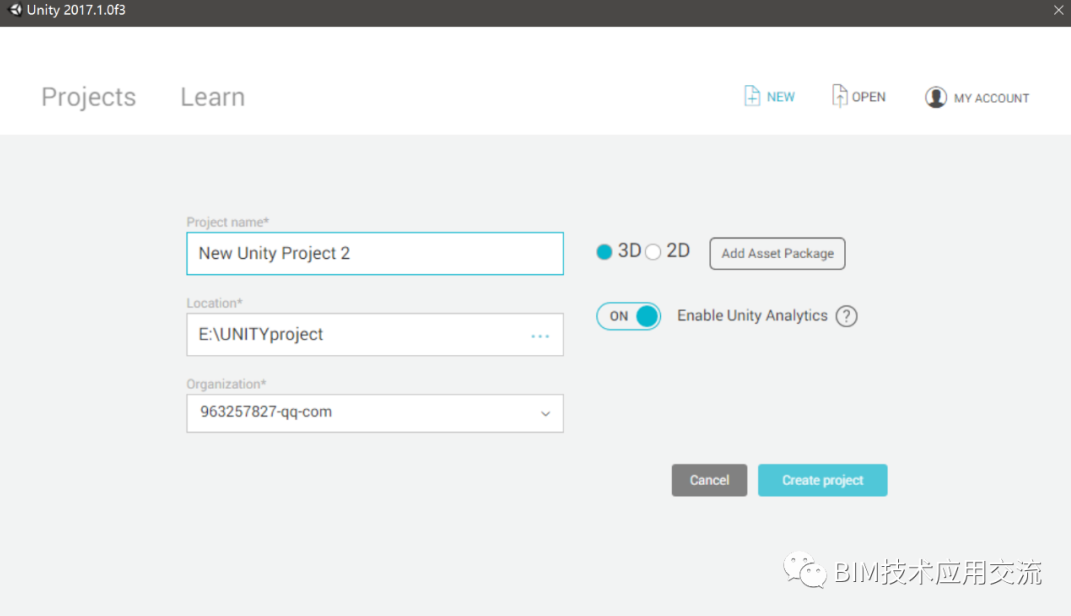

（1）打开Unity3D，新建一个项目，点击project。

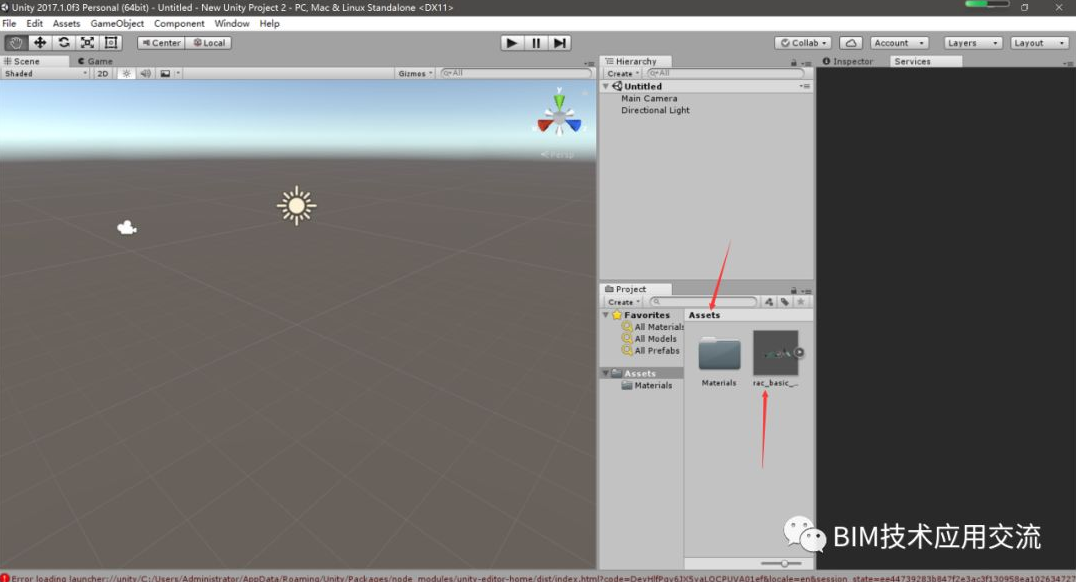

（2）加载fbx模型到Unity3D，直接拖进来。

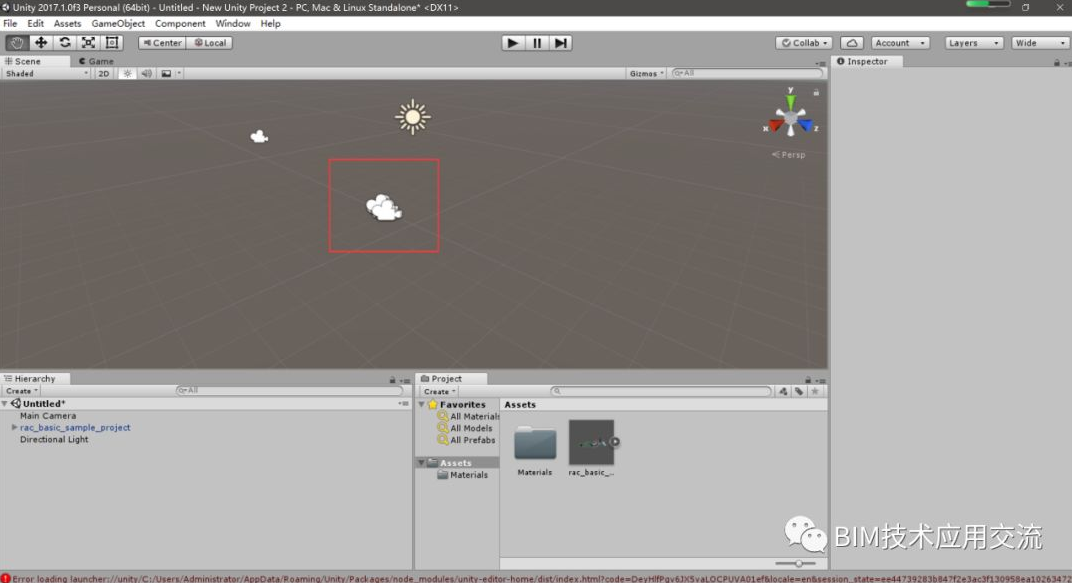

（3）把模型拖入界面

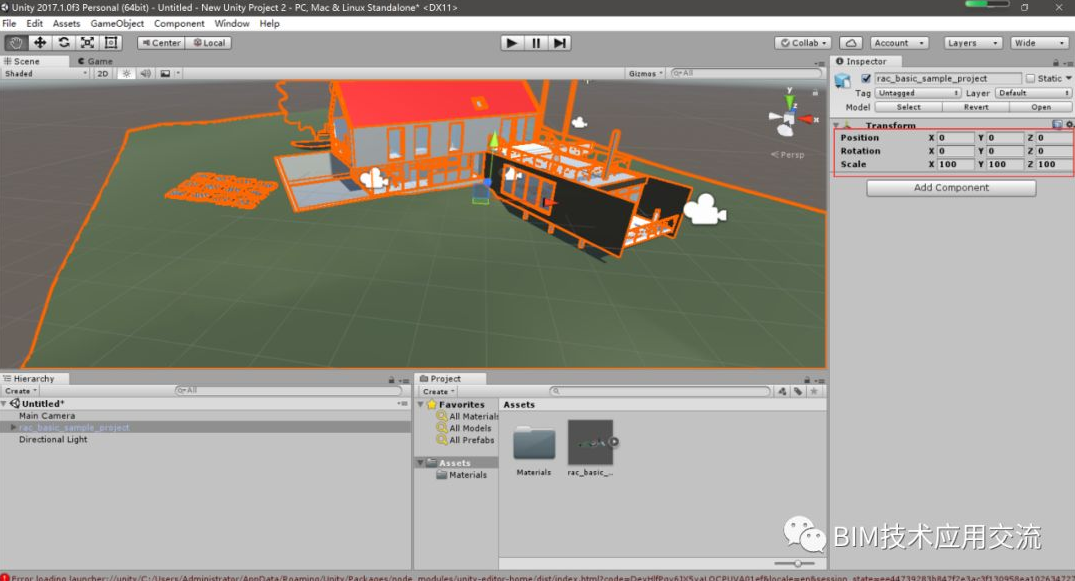

有点小，看不见，我们调整一下参数，position-位置，rotation-旋转，scale-放大倍数，调整完成后如下图。

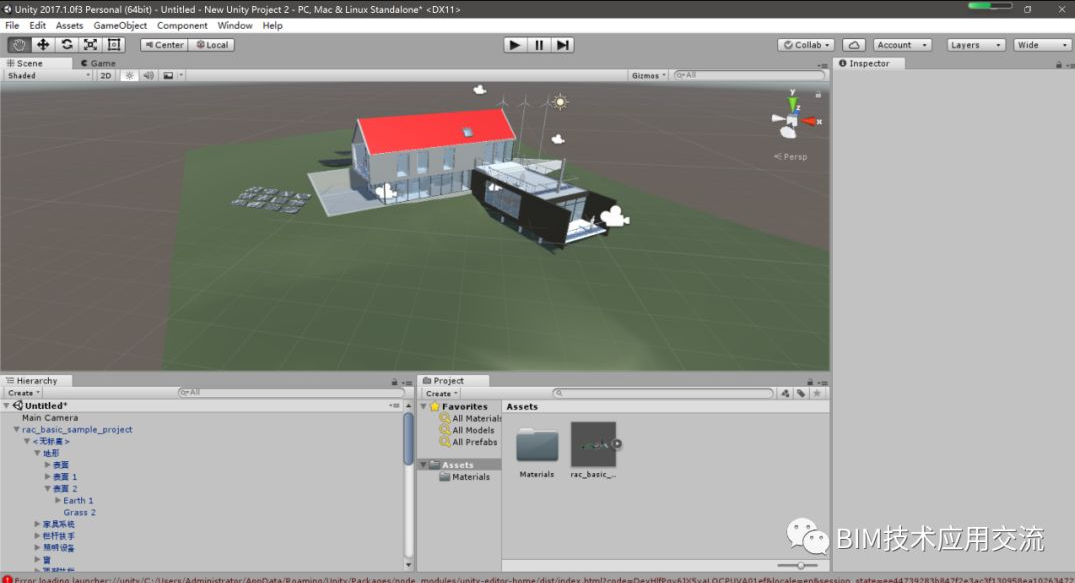

最后效果就是带材质的Unity3D模型了，左下角还可以选择树。
总结

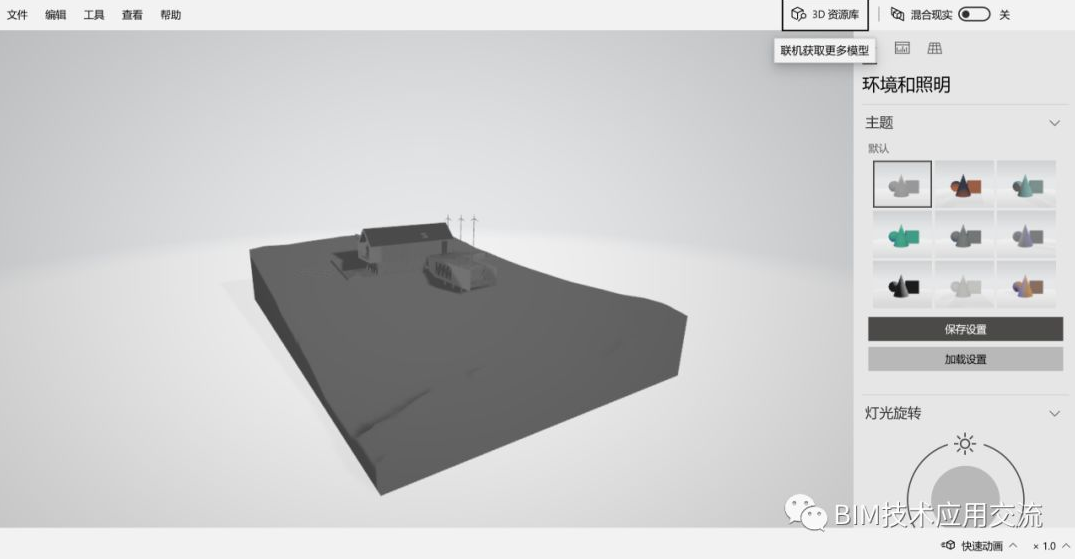

Revit自身其实就可以导出fbx文件，但是是不带材质的，如下图。
但是从Naviswork导出的fbx模型，是有材质的，如下图。
本期使用的软件是Revit2016和Naviswork2016，其他对应版本也可以实现同样的结果。
通过本期方法，我们可以同时克服穷和技术两个问题。
