01、开发技术大纲
发起目标：技术交流、经验分享、共同进步；
实现功能：基于Revit平台，开发挡墙建模软件，实现自动建模、输出工程量等功能。
研究过程：
1.C#基础知识
2.Revit二次开发知识
3.软件技术框架
4.挡墙建模
a.基础数据
i.空间定位
ii.空间尺寸
iii.属性参数
b.挡墙族
i.1类族
ii.2类族
iii.……族
c.放置族
i.依据控制文件放置（1期）
ii.依据道路设计数据放置（2期）
d.结果输出
5.交互式优化模型
a.修改基础族文件
b.更新族文件
c.更新工程量
6.输出工程量
02、C#基础知识：基本流程
RevitAPI的二次开发的环境通常是C#或者VB，原因是Autodesk一直是和微软的脚步一致的。下面是以C#为例。
1.新建一个ClassLibrary的project。
2.增加引用，又击添加引用，然后找到你自己的Revit安装目录，把RevitAPI.dll和RevitAPIUI.dll添加进来，记住最后不要勾选把dll复制到本地的选项，否则就会浪费不少空间。

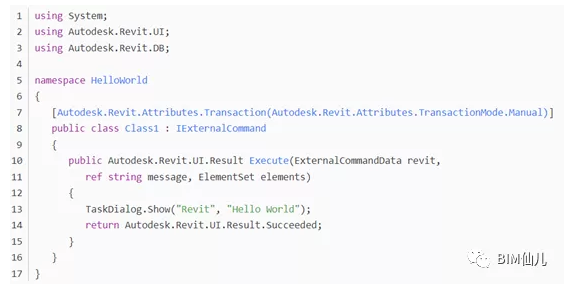

3.添加如下代码：
相信大家最初写程序都是通过照葫芦画瓢的方式来的，这里也一样。从上面我们可以看到Revit为API开发者提供了一套框架，而这套框架的入口就是接口IExternalCommnad的Execute函数。用户所要做的就是创建自己的一个新类，这里是Class1，实现接口的这个方法即可。
4.让Revit可以找到这个DLL。
这是一个后缀为.addin的文件，在XP里面我们把它存在C:DocumentsandSettingsAllUsersApplicationDataAutodeskRevitAddins2018，在Vista和Win7则存在C:ProgramDataAutodeskRevitAddins2018。
5.调试
在项目的Debug菜单下，把外部程序的位置设上。C:ProgramFilesAutodeskRevit2018ProgramRevit.exe
你可以打开Revit，把程序attach上去，并且在程序上设置好断点。比如就设置在，
TaskDialog.Show("Revit","HelloWorld");

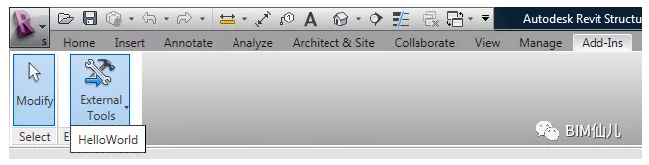

进入Revit，打开Add-Ins面板，点击：

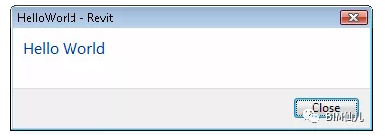

你就会发现，断点被执行到了。在程序中点击继续，即可看到：
至此，RevitAPI开发的基本流程就走完了。
