【柏慕联创BIM技术服务，文/胡林】
问题：Revit中在绘制某些族的时候会要控制在左边或者右边，这如何解决呢？
以标注为例，在施工图出图阶段会出现很多标记族。如果标注完以后再拖拽会出现很多问题。这时我们只需要做一个标记族，在族中有左向与右向标记即可。

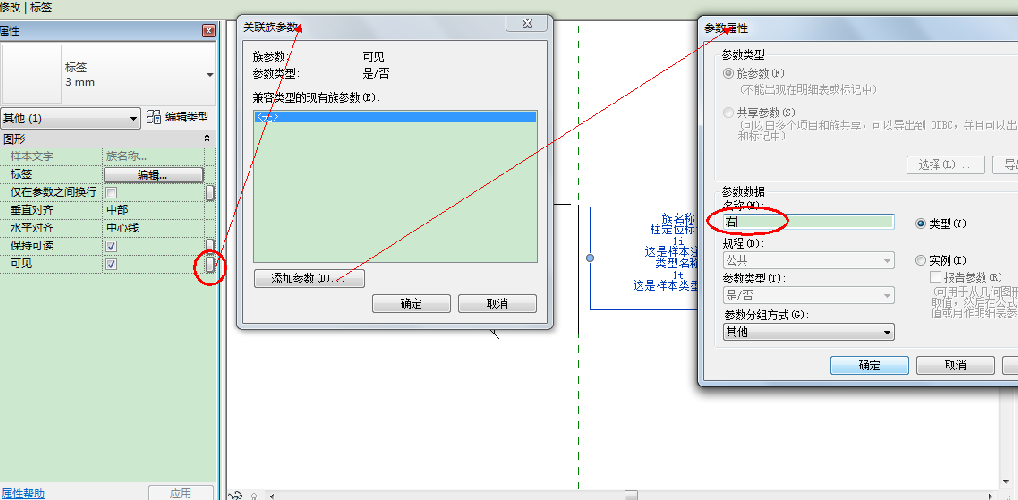

首先我们编辑一个注释族，选中标签后在属性对话框中给“可见”一栏关联参数“右”。如图-1
图-1

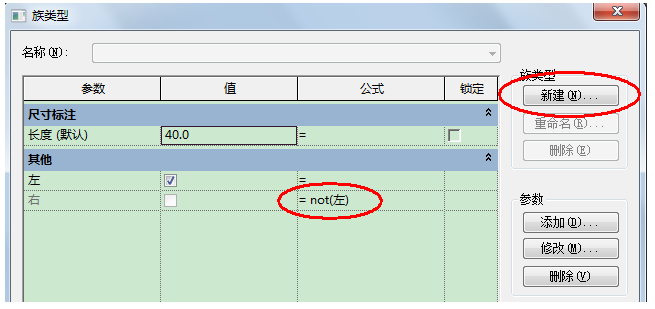

镜像标签到左侧，然后对左侧的“可见”一栏关联参数“左”。然后在族类型中添加公式：“右=not(左)”所有符号用英文输入法输入。如图-2
图-2

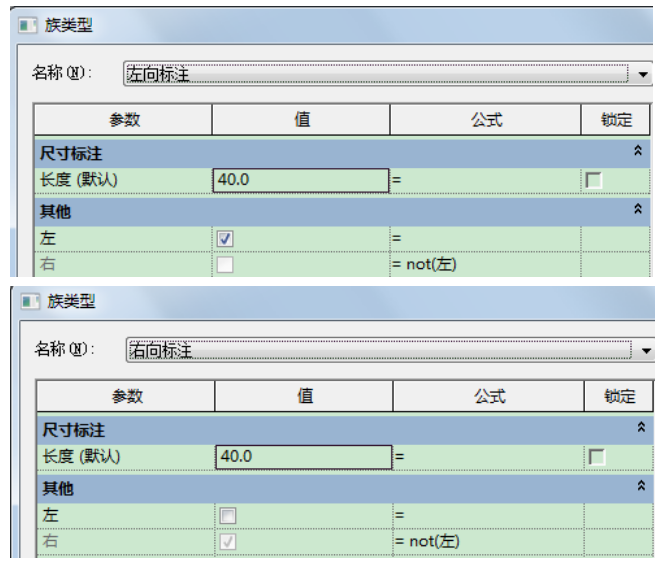

点击图-2中的族类型下的“新建”按钮。分别建立类型“左向标注”与“右向标注”。如图-3
图-3
此处注意分别设置好左与右的可见性。然后载入项目中进行验证即可。

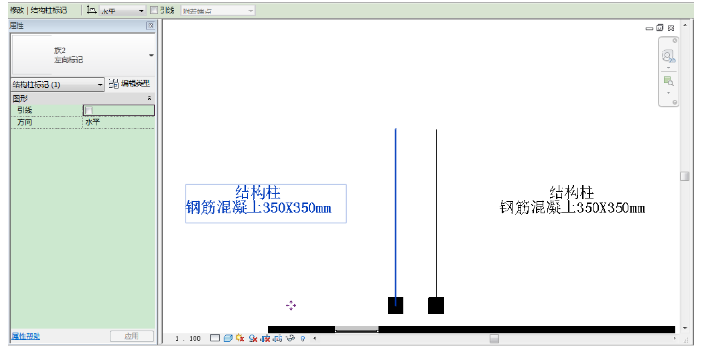

图-4
