在CAD中我们常常能见到一些特殊的剖面，比如阶梯剖，今天我就给大家带来一个revit阶梯剖的创建方法。
首先在视图选项卡中选择创建面板下的剖面命令或用快捷工具栏中的剖面命令。
随意绘制一个竖直的剖面，此剖面线是一条直线，现在我的目的是既要剖到C轴线上的窗，又要剖到B轴上的门。

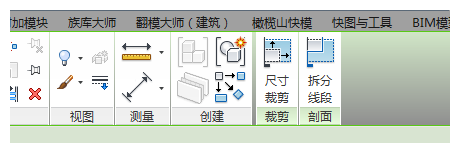

选择所绘制剖切线，在工具栏中会出现图中所示的尺寸裁剪和拆分线段。
选择拆分线段命令（有点类似与快捷键“SL”的功能）点击需要转折的位置然后移动鼠标，就可以随意的拖拽，如下图所示。
想转折多少次都是无所谓的啦，就像下图一样，尺寸裁剪也有类似的效果有兴趣不妨试试。那些特别高大上的东西本人觉得很多人未必用得到，所以我给大家带来的都是一些简单实用的东西，不是特别高深，希望大家不要嫌弃。
