这几天呢小编会根据Revit的系统注释族目录下的族进行一一的讲解及演示。
今天就来说说公制标高标头。

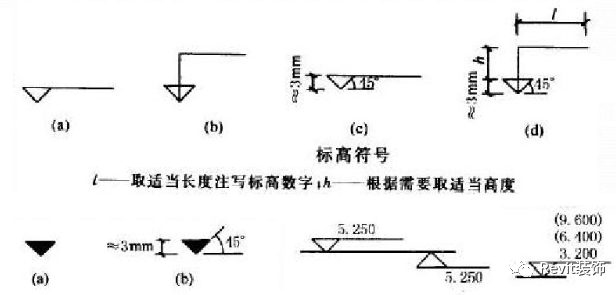

公制标高标头：
要改变样式就要先知道在Revit中，标高标头属于注释族，这样我们就可以进行新建族来进行替换了。

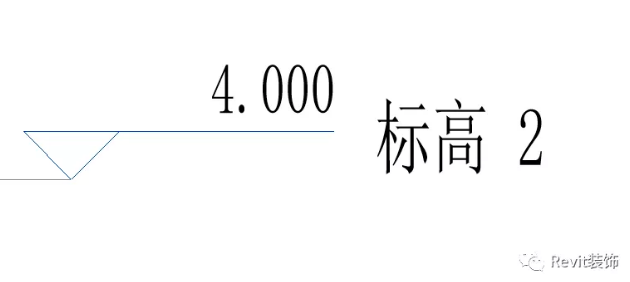

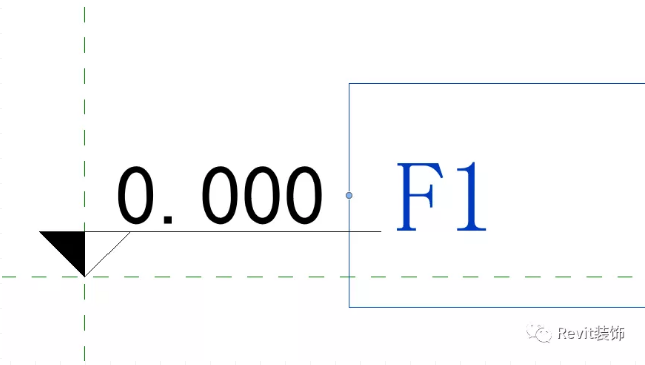

系统样板的标高标头：

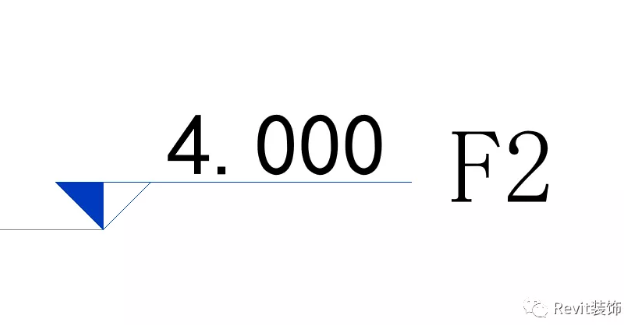

新建样板的标高标头：
通过上面两张图的比较，发现标高的标高标头及文字字体不一样，这就是我们这边文章要说的。

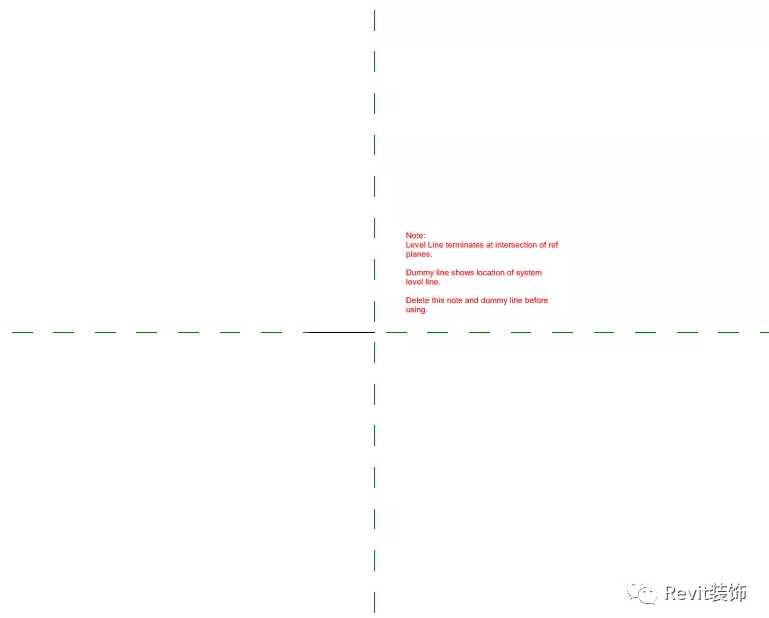

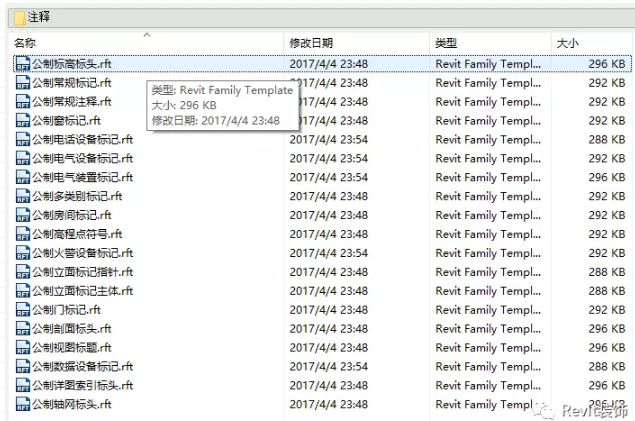

首先，新建族--注释--公制标高标头，

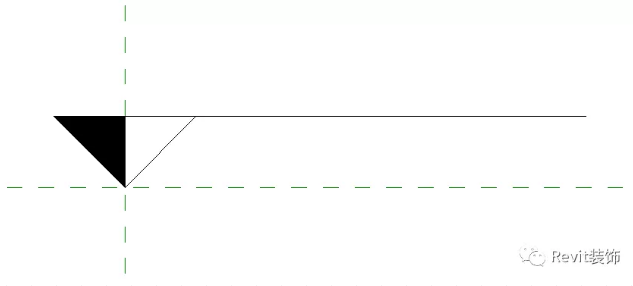

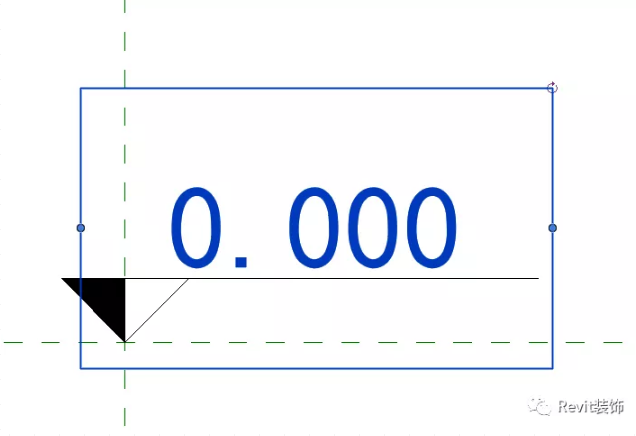

创建--线，画出如下图所示；然后填充其左半边的三角形，

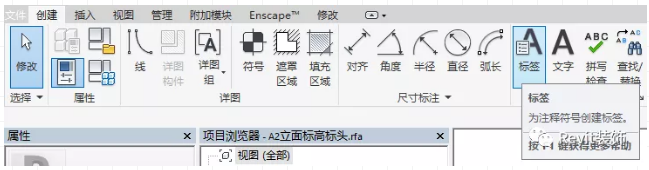

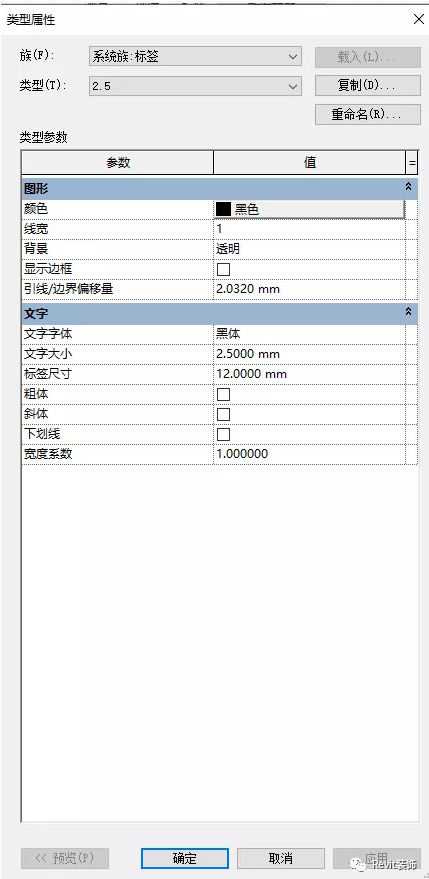

创建--标签，在横线的上方进行放置，创建标高高度，

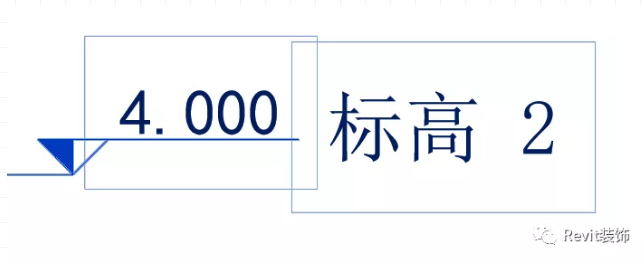

同样的方法，创建标高名称，

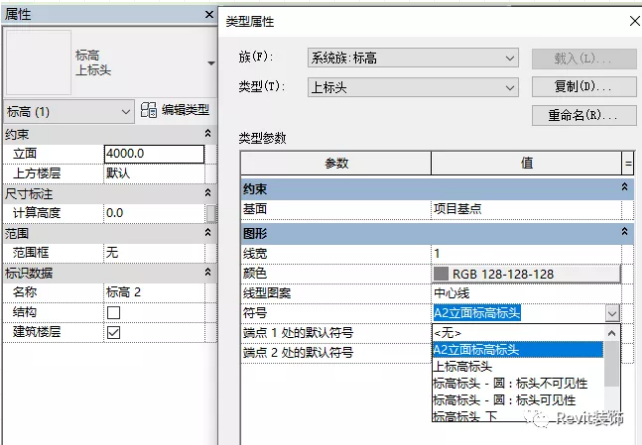

然后另存为，命名，导入到项目里，选中标高，属性--编辑类型--符号--选择刚刚导入的标头，应用。
到这我们的族就做完了，可能会有人问，在族里面为啥要用标签而不用文字，这里小编就大概说下，具体有啥区别小编不在此细说，自己可以去试一下。标签和文字的最主要的区别就是，标签在项目里可以修改，而文字在项目里只能是固定且不能修改的，对于像标高这样的可以变化需要修改的族，我们必须要用标签，而不用文字。
还有一个标头是±0.000这个标头，这个还是用同样的方法，只不过是前面加了个±号，载入项目里需要在族的属性--编辑类型里选择进行更换，选择前一定要记得复制重命名族，不然你试试就知道了
