在Revit因为各种因素需要区分构件，比如模型检查、设计变更或区分不同设计院的设计图纸等。为方便模型的后期维护，这样就需要添加过滤器用于区分。下面以地下室梁为例，添加过滤器来区分不同种类的梁。

       1、打开“可见性/图形替换”，切换至“过滤器”选项卡，点击“添加”，再弹出的“添加过滤器”对话框中，点击“编辑/新建...”，如图所示。

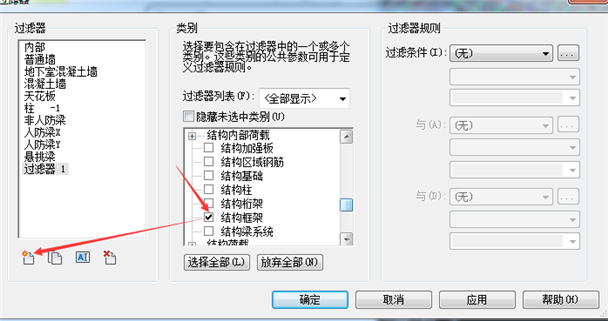

       2、在弹出的“过滤器”对话框中，将“类别”中“结构框架”勾选，新建一个过滤器，如图所示。

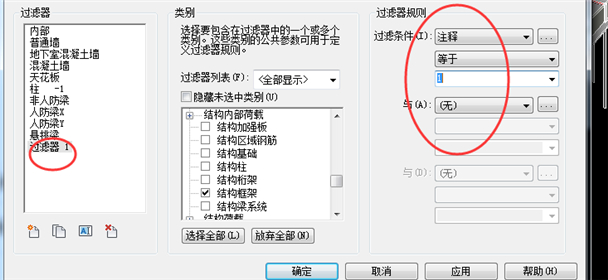

       3、命名完成之后点击“确定”，然后添加过滤条件（一般可以选择注释，选择条件选择易于操作的如数字1），如图所示。

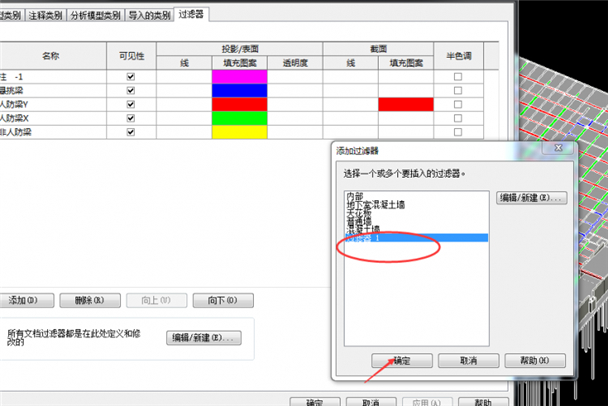

       4、通过以上步骤，创建需要数量的过滤器。选择创建完成的过滤器，点击“确定”，将需要的过滤器一一添加到视图中，并设置不同的填充图案、颜色，如图所示。

       5、当注释的值改为过滤条件设定的值时，梁的颜色就会改变，如图所示。

【来源:EABIM】
