我们在建模时拿到的总平面图并不都是正南正北的，有些单体是倾斜的，如果就这样歪着脖子斜着眼睛建模多难受，不仅建模精度无法保证还影响身体健康，因此我们需要调整视图方向，使倾斜模型变成正交模式方便建模。有两种方法可以做到，我们分别为大家讲解。

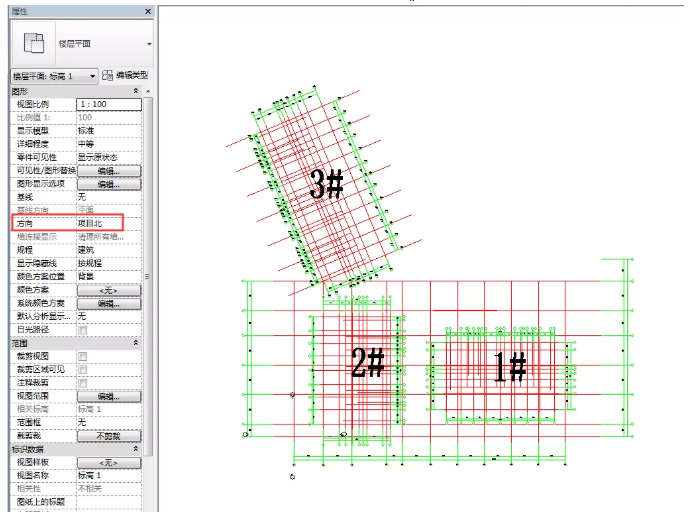

    如图1所示，3#是倾斜的，我们需要将它旋转成正交视图便于建模。

    图1

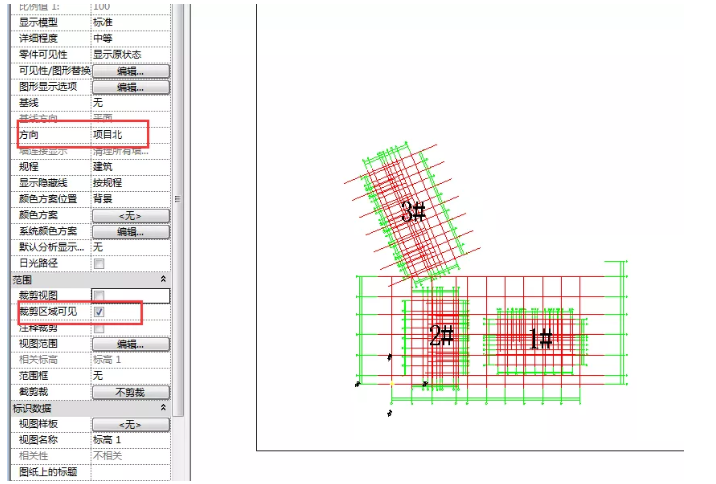

    方法一：在“属性”面板中找到“方向”参数默认“项目北”，打开“裁剪区域”可见性，如图2。

    图2

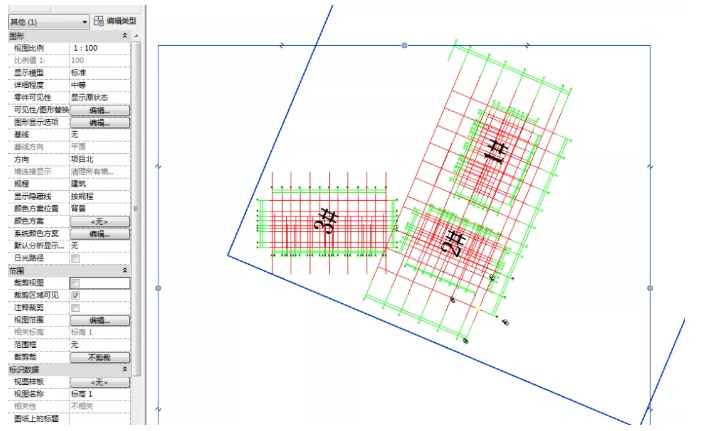

    选择裁剪区域的矩形框，点击“旋转”命令，将旋转中心移到3#楼的角点，然后将旋转起始线设为水平线，旋转结束线设为参照线即可。起始线与结束线跟我们的直觉刚好相反，也可直接输入旋转数值，注意顺时针与逆时针，如图3为旋转后的3#为正交视图。

    图3

    如需恢复之前的视图，可将“方向”参数改为“正北”，再设为“项目北”，或者重新旋转一次即可恢复。

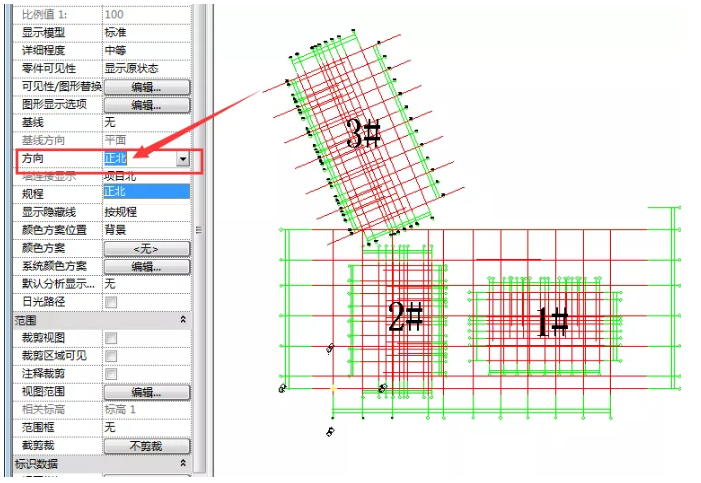

    方法二：打开文件先将“项目北”改成“正北”。如图4

    图4

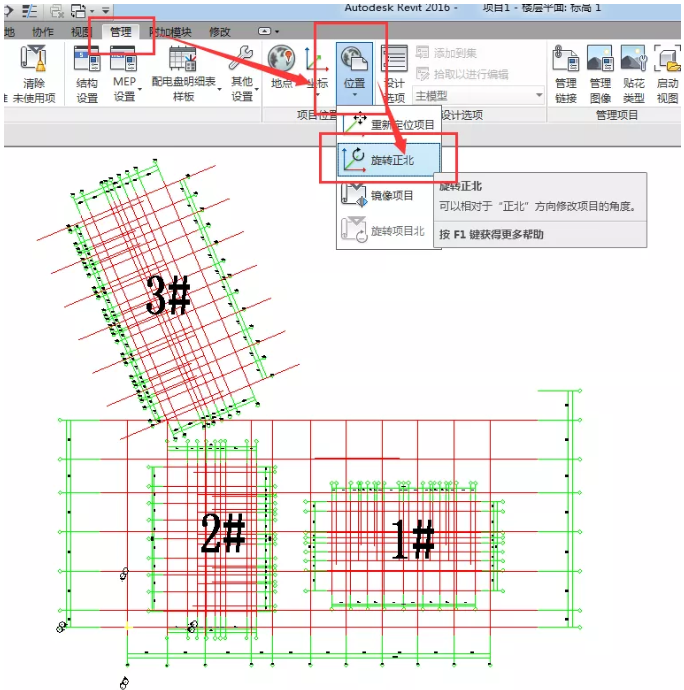

    然后点击顶部菜单栏“管理”、“位置”、“旋转正北”。如图5

    图5

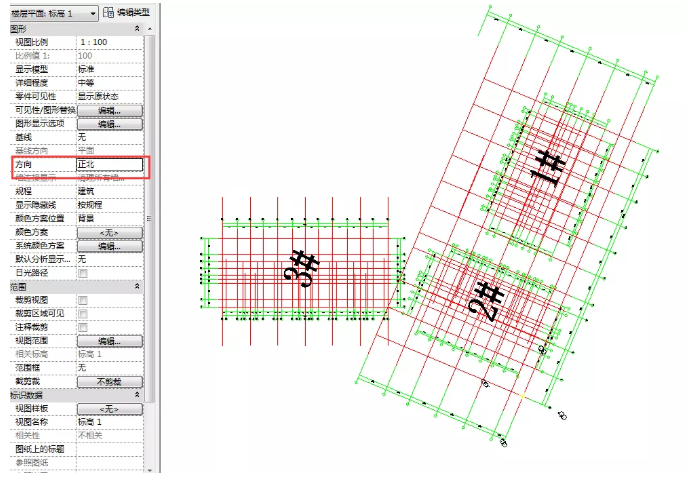

    将旋转中心，移动到3#一个角点，拾取一条旋转基线，转到水平角度。也可直接输入旋转的精确数值。如图6

    图6

    当我们需要恢复之前的视图时，只需修改“方向”参数为“项目北”即可切换正交方向。

    这里涉及到项目的“正北”与“项目北”两个概念，简单来说“正北”为当前文件的绝对坐标的正北方向，“项目北”为控制全局的视图北向，“管理”、“位置”、“旋转项目北”可对所有模型视图的方向做出统一设置，此命令是影响全局的，且仅影响模型对象，不影响注释性图元文字，一般不应该在绘图过程中频繁修改。
